公布日：2023.11.21
申请日：2023.09.22
分类号：C02F1/00(2023.01)I;C02F1/28(2023.01)I
摘要
本发明涉及废水处理技术领域，针对传统用于过滤高速公路施工废水悬浮物的装置容易导致搅拌件损坏的问题，公开了一种高速公路施工用废水环保处理装置，包括箱体，箱体的顶部连通有进水管，箱体的内部沿箱体的顶部至箱体的底部的方向分别设有用于过滤废水中的石头的第一滤板、用于过滤废水中的悬浮物的第二滤板、用于进一步过滤废水中的悬浮物的第三滤板以及活性碳板，箱体的侧壁开有供石头排出箱体外的排放孔，第一滤板沿箱体的侧壁朝向排放孔倾斜向下设置，箱体设有石头存放盒，箱体内还设有用于防止第二滤板被悬浮物堵塞的搅拌件，箱体靠近底部的一侧连通有排水管，通过第一滤板的设置，使得箱体内的搅拌件不容易被损环。
权利要求书

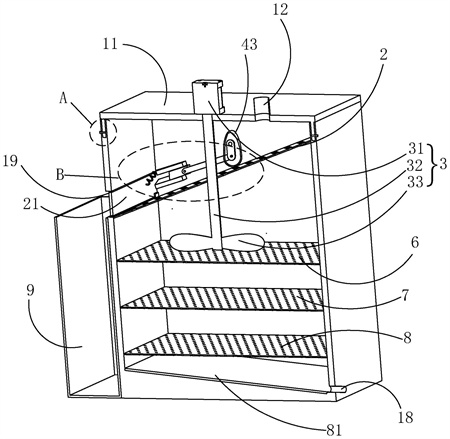

1.一种高速公路施工用废水环保处理装置，其特征在于：包括箱体(1)，所述箱体(1)的顶部连通有进水管(12)，所述箱体(1)的内部沿箱体(1)的顶部至箱体(1)的底部的方向依次设有用于过滤废水中的石头的第一滤板(2)、用于过滤废水中的悬浮物的第二滤板(6)、用于进一步过滤废水中的悬浮物的第三滤板(7)以及用于去除废水异味的活性碳板(8)，所述箱体(1)的侧壁开有供石头排出箱体(1)外的排放孔(19)，所述第一滤板(2)沿箱体(1)的侧壁朝向排放孔(19)倾斜向下设置，所述箱体(1)开有排放孔(19)的外侧壁还设有石头存放盒(9)，所述箱体(1)内还设有用于防止第二滤板(6)被悬浮物堵塞的搅拌桨(33)，所述搅拌桨(33)置于第一滤板(2)的下方且置于第二滤板(6)的上方，所述箱体(1)靠近底部的一侧连通有排水管(18)。
2.根据权利要求1所述的一种高速公路施工用废水环保处理装置，其特征在于：所述箱体(1)的内侧壁铰接有通闭排放孔(19)的挡板(21)。
3.根据权利要求2所述的一种高速公路施工用废水环保处理装置，其特征在于：所述排放孔(19)的侧壁突出有限制挡板(21)继续朝向箱体(1)内转动的凸块(41)，当所述挡板(21)转动至与凸块(41)抵接时，所述挡板(21)封闭排放孔(19)，且所述箱体(1)上还设有驱动挡板(21)始终与凸块(41)抵接的弹性件(42)。
4.根据权利要求1-3任一所述的一种高速公路施工用废水环保处理装置，其特征在于：所述箱体(1)的内部还设有用于抖动第一滤板(2)的抖动件(43)。
5.根据权利要求4所述的一种高速公路施工用废水环保处理装置，其特征在于：所述抖动件(43)为凸轮，所述箱体(1)的侧壁连接有用于驱动凸轮转动的驱动件(44)，所述第一滤板(2)的材质为弹性材质。
6.根据权利要求5所述的一种高速公路施工用废水环保处理装置，其特征在于：所述箱体(1)内还设有驱动挡板(21)朝向远离箱体(1)内部转动的推动件(45)。
7.根据权利要求6所述的一种高速公路施工用废水环保处理装置，其特征在于：所述箱体(1)内设有联动推动件(45)随凸轮转动而同步驱动推动件(45)朝远离箱体(1)的方向运动的联动件(5)，当所述凸轮转动至与第一滤板(2)抵接并抖动第一滤板(2)时，所述联动件(5)联动推动件(45)朝向远离箱体(1)内部的方向运动并推动挡板(21)打开排放孔(19)。
8.根据权利要求7所述的一种高速公路施工用废水环保处理装置，其特征在于：所述联动件(5)包括与驱动件(44)固定连接的驱动曲柄(51)以及与驱动曲柄(51)远离驱动件(44)的一端铰接的驱动连杆(52)，所述驱动连杆(52)远离驱动曲柄(51)的一端与推动件(45)铰接，所述箱体(1)的内侧壁还设有用于限制推动件(45)沿直线运动的限制件(53)。
发明内容
针对现有技术存在的不足，本发明的目的是提供了一种高速公路施工用废水环保处理装置。
为实现上述目的，本发明提供了如下技术方案：
一种高速公路施工用废水环保处理装置，包括箱体，所述箱体的顶部连通有进水管，所述箱体的内部沿箱体的顶部至箱体的底部的方向依次设有用于过滤废水中的石头的第一滤板、用于过滤废水中的悬浮物的第二滤板、用于进一步过滤废水中的悬浮物的第三滤板以及用于去除废水异味的活性碳板，所述箱体的侧壁开有供石头排出箱体外的排放孔，所述第一滤板沿箱体的侧壁朝向排放孔倾斜向下设置，所述箱体开有排放孔的外侧壁还设有石头存放盒，所述箱体内还设有用于防止第二滤板被悬浮物堵塞的搅拌桨，所述搅拌桨置于第一滤板的下方且置于第二滤板的上方，所述箱体靠近底部的一侧连通有排水管。
采用上述技术方案，通过第一滤板将废水中石头过滤，使得石头不容易随着废水流入至第二滤板并与搅拌件发生碰撞，有利于减少由于石头与搅拌件发生碰撞导致搅拌件损坏的情况，使得废水环保处理装置内的搅拌件不容易被石头撞击而损坏；同时通过第一滤板倾斜朝向排放孔的设置，使得隔离在第一滤板的石头能通过第一滤板的倾斜面滑动至排放孔，最后流向石头存放盒，使得第一滤板不容易因堆积在第一滤板上的石头不能被及时清理，导致石头堵塞第一滤板，从而导致废水不容易通过第一滤板，导致废水环保处理装置的过滤效率受到影响的情况，从而有利于废水环保处理装置更好地持续工作，有利于提高废水环保处理装置的工作效率。
本发明进一步设置为：所述箱体的内侧壁铰接有通闭排放孔的挡板。
采用上述技术方案，由于第一滤板倾斜向下设置，使得通进废水环保处理装置的废水会沿着第一滤板的倾斜方向流向排放孔，进而流出设备外，通过挡板的设置，使得挡板闭合排放孔，使得流向排放孔的废水被挡板格挡，使得废水不容易从排放孔处流出装置外，有利于减少因废水从排放孔中流出导致流入设备中的废水仅一部分能被装置过滤进而导致影响设备的过滤效率的情况，有利于设备能过滤更多的废水，有利于提高设备的过滤效率；同时，用利于减少废水从排放孔飞溅出导致打湿施工人员的情况。
本发明进一步设置为：所述排放孔的侧壁突出有限制挡板继续朝向箱体内转动的凸块，当所述挡板转动至与凸块抵接时，所述挡板封闭排放孔，且所述箱体上还设有驱动挡板始终与凸块抵接的弹性件。
采用上述技术方案，通过凸块的设置，且通过弹性件驱动挡板朝向排放孔转动，使得挡板始终与凸块抵接，使得排放孔在自然状态下始终处于封闭的状态，有利于挡板更好地实现隔挡废水的效果，同时，利用弹性件驱动挡板闭合排放孔，使得挡板在受到石头的重力以及碰撞力时，即可被自动打开，并使得石头通过排放孔排放出去，使得挡板通闭排放孔的状态更加智能地根据实际使用需求自动切换，使得石头的排放更加智能，使得石头更加不容易堵塞第一滤板的同时还使得排放孔不容易因需要及时排放石头而长期处于打开状态导致废水也被排出的情况。
本发明进一步设置为：所述箱体的内部还设有用于抖动第一滤板的抖动件。
采用上述技术方案，通过抖动件的设置，使得堆积在第一滤板上的石头能通过抖动件的抖动，使得石头沿着第一滤板的斜面抖动至排放孔处，同时靠近排放孔的石头推动挡板，使挡板朝远离箱体内部的方向转动，进而使石头被排入至石头存放盒内，有利于减少由于石头与第一滤板之间的摩擦力过大，导致石头不容易沿着第一滤板的斜面移动至排放孔处，进而导致石头堵塞第一滤板，导致通入箱体内的废水不容易通过第一滤板的情况，有利于更好地对第一滤板上的石头进行及时清理，使得通入箱体内的废水更容易通过第一滤板，有利于提高箱体对废水的过滤效率。
本发明进一步设置为：所述抖动件为凸轮，所述箱体的侧壁连接有用于驱动凸轮转动的驱动件，所述第一滤板的材质为弹性材质。
采用上述技术方案，通过驱动件驱动凸轮的转动，使得凸轮带动第一滤板抖动，使得第一滤板能通过凸轮的转动实现抖动，使得无需手动操作抖动件就能实现第一滤板的抖动，使得第一滤板的抖动变得自动化，使得操作抖动件抖动第一滤板更加简单方便。
本发明进一步设置为：所述箱体内还设有驱动挡板朝向远离箱体内部转动的推动件。
采用上述技术方案，通过驱动推动件，使挡板朝远离箱体内部的方向转动，使得第一滤板上的石头更加容易地从排放孔中排出至石头存放盒内，有利于减少第一滤板上的石头由于堆积在排放孔处的石头的重量不足，导致挡板不容易朝远离箱体内部的方向转动，进而导石头堵塞第一滤板的情况，有利于加快清理第一滤板上的石头，使得石头不容易堵塞第一滤板，有利于提高废水通过第一滤板的速度，进而有利于加快箱体过滤废水的效率。
本发明进一步设置为：所述箱体内设有联动推动件随凸轮转动而同步驱动推动件朝远离箱体的方向运动的联动件，当所述凸轮转动至与第一滤板抵接并抖动第一滤板时，所述联动件联动推动件朝向远离箱体内部的方向运动并推动挡板打开排放孔。
采用上述技术方案，通过联动件的设置，当驱动件驱动凸轮转动至与第一滤板抵接，使得第一滤板抖动时，联动件同步联动推动件推动挡板朝远离箱体内部的方向转动，使得排放孔能及时地开通，当驱动件驱动凸轮转动至不与第一滤板抵接时，联动件也同步联动推动件朝远离挡板的方向移动，使得挡板能及时地闭合排放孔，从而使得挡板在第一滤板被抖动的同时可自动被打开，既使得第一滤板上的石头更容易地排出至石头存放盒，也使得排进箱体内的废水不容易从排放孔中排出，使得挡板的状态切换更加智能准确；同时，还使得抖动落下的石头可直接从排放孔排出而不容易对挡板造成撞击破坏。
本发明进一步设置为：所述联动件包括与驱动件固定连接的驱动曲柄以及与驱动曲柄远离驱动件的一端铰接的驱动连杆，所述驱动连杆远离驱动曲柄的一端与推动件铰接，所述箱体的内侧壁还设有用于限制推动件沿直线运动的限制件。
采用上述技术方案，通过采用驱动曲柄作为联动件，使得凸轮的转动以及推动件的联动只需要一个驱动件即可同步实现，有利于减少驱动件数量的设置，使得制造成本更低。
综上所述，本发明具有以下增益效果：
1.通过第一滤板、排放孔、石头存放盒的设置，有利于使得废水环保处理装置内的搅拌件不容易被石头损坏，同时，有利于提高废水环保处理装置的工作效率。
2.通过抖动件、联动件以及推动件的设置，有利于石头更容易地从流通空排出并排至石头存放盒内。
（发明人：贾静;景胜元;杨宇;池剑波;杨军;姚晓宇;杨扬;秦敏）
