公布日：2023.11.28
申请日：2023.10.08
分类号：C02F3/12(2023.01)I
摘要
本发明涉及污水处理技术领域，提出了一种好氧池活性污泥强化装置，包括加强舱和多个培养罐，所述加强舱包括罐体和培养管，所述培养管包括汇流管、多个分配管、活塞、多个密封瓣和弹性件，所述活塞密封设置在所述汇流管内；所述密封瓣位于所述活塞和所述封堵板之间；所述弹性件用于抵持所述活塞，使所述活塞抵持所述密封瓣，以对所述分配管进行封堵。本发明通过在汇流管内设置密封瓣和活塞，不仅可以对各个分配管的连通进行控制，还可以将汇流管内残留的溶液进行回收，避免出现两种培养液之间发生中和以及汇流管内残留培养液滴入加强舱内影响活性污泥强化环境调节效果的问题，从而保障了活性污泥的强化效率。
权利要求书

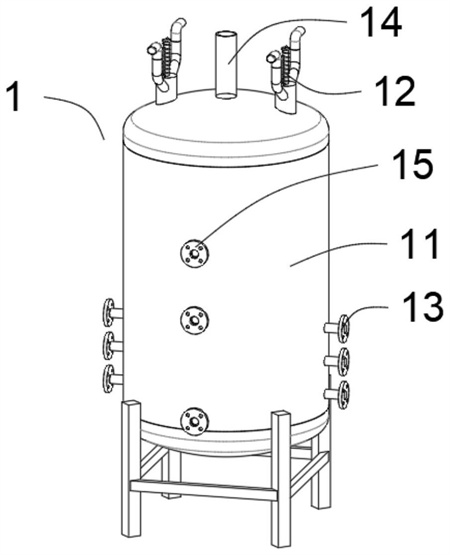

1.一种好氧池活性污泥强化装置，其特征在于：包括加强舱（1）和多个培养罐（2），其中，所述加强舱（1）包括罐体（11）和培养管（12），所述培养管（12）包括汇流管（121）、多个分配管（122）、活塞（123）、多个密封瓣（124）和弹性件（125），其中，所述汇流管（121）的一端固定设置在所述罐体（11）上，并与其内部相连通，另一端固定设置有封堵板（1211）；所述分配管（122）的一端固定设置在所述汇流管（121）的周侧上，并与其内部相连通，另一端与所述培养罐（2）通过输送管路相连通；所述活塞（123）密封设置在所述汇流管（121）内，并可沿其轴向进行滑动；所述密封瓣（124）位于所述活塞（123）和所述封堵板（1211）之间，并可沿所述汇流管（121）的轴向进行滑动，所述密封瓣（124）和所述分配管（122）均与所述培养罐（2）一一对应；所述活塞（123）包括活塞头（1231）、活塞杆（1232）和限位板（1233），其中，所述活塞头（1231）密封固定在所述汇流管（121）内，并可沿其轴向进行滑动；所述活塞杆（1232）固定设置在所述活塞头（1231）靠近所述密封瓣（124）的一侧，所述活塞杆（1232）贯穿所述封堵板（1211），并与所述封堵板（1211）和所述密封瓣（124）滑动连接；所述限位板（1233）固定设置在所述活塞杆（1232）远离所述活塞头（1231）的一端；所述弹性件（125）用于抵持所述活塞（123），使所述活塞（123）抵持所述密封瓣（124），以对所述分配管（122）进行封堵。
2.如权利要求1所述的一种好氧池活性污泥强化装置，其特征在于：所述弹性件（125）为压缩弹簧，所述弹性件（125）套在所述活塞杆（1232）上，且其两端分别与所述封堵板（1211）和所述限位板（1233）相抵持。
3.如权利要求2所述的一种好氧池活性污泥强化装置，其特征在于：所述密封瓣（124）上固定设置有操作杆（1241），所述操作杆（1241）贯穿所述封堵板（1211），并与之滑动连接。
4.如权利要求3所述的一种好氧池活性污泥强化装置，其特征在于：所述活塞头（1231）靠近所述活塞杆（1232）的一侧开设有储存槽（101）；所述活塞（123）还包括吸管（1234），所述吸管（1234）固定设置在所述活塞杆（1232）和所述限位板（1233）内，且所述吸管（1234）的一端位于所述储存槽（101）内，另一端贯穿所述限位板（1233）。
5.如权利要求1-4中任一项所述的一种好氧池活性污泥强化装置，其特征在于：所述加强舱（1）还包括加热机构（13），所述加热机构（13）包括进水管（131）、出水管（132）、弯盘管（133）和密封箱（134），其中，所述进水管（131）和所述出水管（132）贯穿所述罐体（11），并与之固定连接，且所述进水管（131）和所述出水管（132）关于所述罐体（11）的中心线对称设置；所述弯盘管（133）位于所述罐体（11）内，其两端分别固定设置在所述进水管（131）和所述出水管（132）上，并与二者相连通；所述密封箱（134）固定设置在所述罐体（11）内，且所述进水管（131）和所述出水管（132）均贯穿所述密封箱（134），所述密封箱（134）远离所述进水管（131）的一侧与所述罐体（11）的内壁之间设置有间隔。
6.如权利要求5所述的一种好氧池活性污泥强化装置，其特征在于：所述密封箱（134）的顶侧开设有多个流动槽（102），所述流动槽（102）内的侧壁上开设有多个弧形凹槽（103）；所述密封箱（134）顶侧与地面的距离沿所述进水管（131）至所述出水管（132）的方向逐渐减小。
7.如权利要求6所述的一种好氧池活性污泥强化装置，其特征在于：所述加热机构（13）设置有多个，且多个加热机构（13）关于所述罐体（11）的中心线交替排列。
8.如权利要求7所述的一种好氧池活性污泥强化装置，其特征在于：所述加强舱（1）还包括污泥输入管（14）和三个污泥输出管（15），其中，所述污泥输入管（14）贯穿所述罐体（11），并与之固定连接，所述污泥输入管（14）位于所述罐体（11）外部的一端与现场好氧池（3）通过输送管路相连通，所述污泥输入管（14）位于所述罐体（11）内部的一端上固定设置有扁嘴喷头（141）；所述污泥输出管（15）的一端固定设置在所述罐体（11）的周侧上，并与之相连通，三个所述污泥输出管（15）呈竖直排列的方式设置。
9.一种好氧池活性污泥强化方法，其特征在于，采用如权利要求8所述的好氧池活性污泥强化装置，包括以下步骤：S1，将所述进水管（131）和所述出水管（132）与热水循环设备相连通，使所述罐体（11）内的温度保持在25-35℃，并将所述罐体（11）的内部与除臭设备相连通；S2，将所述现场好氧池（3）中的好氧活性污泥和污水通过所述污泥输入管（14）输送至所述罐体（11）内，所述好氧活性污泥和所述污水在所述罐体（11）内形成第一混合液，并对所述第一混合液静置一段时间；S3，利用上方两个所述污泥输出管（15）将所述第一混合液上层的部分上清液排出，然后向所述罐体（11）内输入自来水，所述自来水与所述罐体（11）内剩余的所述第一混合液融合形成第二混合液；S4，利用培养管（12）和输送管道将多个所述培养罐（2）中的培养液输送至所述罐体（11）内，使所述第二混合液满足活性生物所需的生长环境；S5，使用曝气设备对所述罐体（11）内的第二混合液进行曝气；S6，对所述第二混合液进行静置，再利用上方两个所述污泥输出管（15）将所述第二混合液上层的部分上清液排出，然后向所述罐体（11）内输入好氧段进水，所述好氧段进水与所述罐体（11）内剩余的所述第二混合液融合形成第三混合液；S7，使用所述曝气设备对所述罐体（11）内的第三混合液进行曝气；S8，对所述第三混合液进行静置，利用上方两个所述污泥输出管（15）将所述第三混合液上层的部分上清液排出，然后向所述罐体（11）内输入好氧段进水，所述好氧段进水与所述罐体（11）内剩余的所述第三混合液融合形成第四混合液；S9，使用所述曝气设备对所述罐体（11）内的第四混合液进行曝气，对所述第四混合液中活性物质的含量进行检测，若检测结果符合标准，则利用下方的所述污泥输出管（15）将所述第四混合液中的好氧活性污泥输入至所述现场好氧池（3）内，若检测结果符合标准，则重复S8-S9。
10.如权利要求9所述的一种好氧池活性污泥强化方法，其特征在于：在向所述罐体（11）内输入所述好氧活性污泥、所述自来水或所述好氧段进水时以及将所述上清液或所述好氧活性污泥排出至所述罐体（11）的外部时，若所述罐体（11）内混合液的液位高度在单位时间内的变化值小于预设阈值，则进行管路异常报警。
发明内容
有鉴于此，本发明提出了一种好氧池活性污泥强化装置及方法，能够控制培养液添加至加强舱内的量，保障培养液对活性污泥强化环境的调节效果。
本发明的技术方案是这样实现的：一方面，本发明提供了一种好氧池活性污泥强化装置，包括加强舱和多个培养罐，其中，
所述加强舱包括罐体和培养管，所述培养管包括汇流管、多个分配管、活塞、多个密封瓣和弹性件，其中，
所述汇流管的一端固定设置在所述罐体上，并与其内部相连通，另一端固定设置有封堵板；
所述分配管的一端固定设置在所述汇流管的周侧上，并与其内部相连通，另一端与所述培养罐通过输送管路相连通；
所述活塞密封设置在所述汇流管内，并可沿其轴向进行滑动；
所述密封瓣位于所述活塞和所述封堵板之间，并可沿所述汇流管的轴向进行滑动，所述密封瓣和所述分配管均与所述培养罐一一对应；
所述弹性件用于抵持所述活塞，使所述活塞抵持所述密封瓣，以对所述分配管进行封堵。
在以上技术方案的基础上，优选的，所述活塞包括活塞头、活塞杆和限位板，其中，
所述活塞头密封固定在所述汇流管内，并可沿其轴向进行滑动；
所述活塞杆固定设置在所述活塞头靠近所述密封瓣的一侧，所述活塞杆贯穿所述封堵板，并与所述封堵板和所述密封瓣滑动连接；
所述限位板固定设置在所述活塞杆远离所述活塞头的一端；
所述弹性件为压缩弹簧，所述弹性件套在所述活塞杆上，且其两端分别与所述封堵板和所述限位板相抵持。
更进一步优选的，所述密封瓣上固定设置有操作杆，所述操作杆贯穿所述封堵板，并与之滑动连接。
更进一步优选的，所述活塞头靠近所述活塞杆的一侧开设有储存槽；
所述活塞还包括吸管，所述吸管固定设置在所述活塞杆和所述限位板内，且所述吸管的一端位于所述储存槽内，另一端贯穿所述限位板。
在以上技术方案的基础上，优选的，所述加强舱还包括加热机构，所述加热机构包括进水管、出水管、弯盘管和密封箱，其中，
所述进水管和所述出水管贯穿所述罐体，并与之固定连接，且所述进水管和所述出水管关于所述罐体的中心线对称设置；
所述弯盘管位于所述罐体内，其两端分别固定设置在所述进水管和所述出水管上，并与二者相连通；
所述密封箱固定设置在所述罐体内，且所述进水管和所述出水管均贯穿所述密封箱，所述密封箱远离所述进水管的一侧与所述罐体的内壁之间设置有间隔。
更进一步优选的，所述密封箱的顶侧开设有多个流动槽，所述流动槽内的侧壁上开设有多个弧形凹槽；
所述密封箱顶侧与地面的距离沿所述进水管至所述出水管的方向逐渐减小。
更进一步优选的，所述加热机构设置有多个，且多个加热机构关于所述罐体的中心线交替排列。
更进一步优选的，所述加强舱还包括污泥输入管和三个污泥输出管，其中，
所述污泥输入管贯穿所述罐体，并与之固定连接，所述污泥输入管位于所述罐体外部的一端与现场好氧池通过输送管路相连通，所述污泥输入管位于所述罐体内部的一端上固定设置有扁嘴喷头；
所述污泥输出管的一端固定设置在所述罐体的周侧上，并与之相连通，三个所述污泥输出管呈竖直排列的方式设置。
第二方面，本发明提供了一种好氧池活性污泥强化方法，其特征在于，采用好氧池活性污泥强化装置，包括以下步骤：
S1，将所述进水管和所述出水管与热水循环设备相连通，使所述罐体内的温度保持在25-35℃，并将所述罐体的内部与除臭设备相连通；
S2，将所述现场好氧池中的好氧活性污泥和污水通过所述污泥输入管输送至所述罐体内，所述好氧活性污泥和所述污水在所述罐体内形成第一混合液，并对所述第一混合液静置一段时间；
S3，利用上方两个所述污泥输出管将所述第一混合液上层的部分上清液排出，然后向所述罐体内输入自来水，所述自来水与所述罐体内剩余的所述第一混合液融合形成第二混合液；
S4，利用培养管和输送管道将多个所述培养罐中的培养液输送至所述罐体内，使所述第二混合液满足活性生物所需的生长环境；
S5，使用曝气设备对所述罐体内的第二混合液进行曝气；
S6，对所述第二混合液进行静置，再利用上方两个所述污泥输出管将所述第二混合液上层的部分上清液排出，然后向所述罐体内输入好氧段进水，所述好氧段进水与所述罐体内剩余的所述第二混合液融合形成第三混合液；
S7，使用所述曝气设备对所述罐体内的第三混合液进行曝气；
S8，对所述第三混合液进行静置，利用上方两个所述污泥输出管将所述第三混合液上层的部分上清液排出，然后向所述罐体内输入好氧段进水，所述好氧段进水与所述罐体内剩余的所述第三混合液融合形成第四混合液；
S9，使用所述曝气设备对所述罐体内的第四混合液进行曝气，对所述第四混合液中活性物质的含量进行检测，若检测结果符合标准，则利用下方的所述污泥输出管将所述第四混合液中的好氧活性污泥输入至所述现场好氧池内，若检测结果符合标准，则重复S8-S9。
在以上技术方案的基础上，优选的，在向所述罐体内输入所述好氧活性污泥、所述自来水或所述好氧段进水时以及将所述上清液或所述好氧活性污泥排出至所述罐体的外部时，若所述罐体内混合液的液位高度在单位时间内的变化值小于预设阈值，则进行管路异常报警。
本发明的一种好氧池活性污泥强化装置及方法相对于现有技术具有以下有益效果：
(1)通过在汇流管内设置密封瓣和活塞，不仅可以对各个分配管的连通进行控制，还可以将汇流管内残留的溶液进行回收，避免出现两种培养液之间发生中和以及汇流管内残留培养液滴入加强舱内影响活性污泥强化环境调节效果的问题，从而保障了活性污泥的强化效率；
(2)通过将盘弯管设置在密封箱内，可以避免盘弯管与污泥直接接触而发生腐蚀，从而增长了加强舱的使用寿命；
(3)通过在活塞中设置吸管和储存槽，可以提升汇流管内残余培养液的回收效果，通过将密封箱的顶侧设置为倾斜状，可以提升污泥的流动效果，通过在密封箱上设置流动槽和弧形凹槽，不仅可以提升污泥与加热机构的换热效果，还可以影响污泥的流动速度，防止流动槽内产生污泥的堆积。
（发明人：褚波;冯均宇;姚洋洋;甘友利）
