公布日：2023.11.21
申请日：2023.09.26
分类号：C02F9/00(2023.01)I;C02F101/20(2006.01)N;C02F1/38(2023.01)N;C02F1/52(2023.01)N;C02F1/56(2023.01)N;C02F1/00(2023.01)N
摘要
本发明涉及废水处理技术领域，公开了一种重金属废水处理系统多级澄清设备，底板的顶部从左至右依次固定安装有前置筒、加药筒、沉降筒和过滤筒，当加入絮凝剂的污水来到沉降筒内后，会在一号沉腔中聚集，并通过一号沉腔内的沉降斜管排入二号沉腔，由于倾斜设置的沉降斜管的作用，增大了污水中絮状物的沉降面积，进而起到加速沉降和抵挡的目的，使得絮状物沉降并落在一号沉腔的底部聚集，二号沉腔的原理也是如此，会进一步提高污水的净化效果，当污水处理完毕，需要排出沉降的絮状物时，启动三号电机带动转杆转动，进而带动刮泥刀对沉降筒的内壁进行刮除，将污泥向中部推动，进而通过沉降筒底部的排泥口排出。
权利要求书

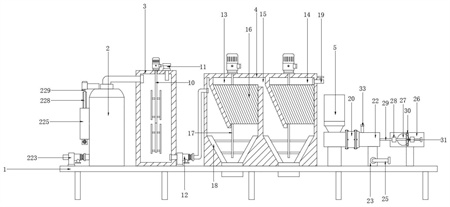

1.一种重金属废水处理系统多级澄清设备，包括底板(1)，其特征在于：所述底板(1)的顶部从左至右依次固定安装有前置筒(2)、加药筒(3)、沉降筒(4)和过滤筒(5)，所述前置筒(2)的内部开设有盘升腔(224)，所述前置筒(2)的左侧固定安装有收集筒(225)，所述盘升腔(224)的左侧最上方开设有与收集筒(225)贯通连接的通槽(226)，所述收集筒(225)内滑动安装有挤压塞(227)，所述挤压塞(227)的顶部固定连接有插杆(228)，所述插杆(228)的顶部螺纹连接有丝杆(229)；所述前置筒(2)的顶部通过管道与加药筒(3)的左侧上方相连接，所述加药筒(3)的内部转动安装有搅拌杆(10)，且搅拌杆(10)的旋转动力来源于加药筒(3)顶部的二号电机，所述加药筒(3)的顶部右侧固定安装有加药口(11)；所述加药筒(3)的底部右侧设置有二号泵(12)，且二号泵(12)的排水端通过管道与沉降筒(4)的左侧上方相连接，所述沉降筒(4)内分别开设有一号沉腔(13)和二号沉腔(14)两个相同的腔室，所述一号沉腔(13)和二号沉腔(14)相接位置上方开设有连槽(15)，所述沉降筒(4)的底部位于一号沉腔(13)和二号沉腔(14)的下方均设置有带阀门的排泥口，所述一号沉腔(13)和二号沉腔(14)的上方均设置有沉降斜管(16)，所述一号沉腔(13)和二号沉腔(14)的内部转动安装有转杆(17)，所述转杆(17)的两侧下方均固定安装有刮泥刀(18)。
2.如权利要求1所述的一种重金属废水处理系统多级澄清设备，其特征在于：所述盘升腔(224)呈螺旋型结构，所述通槽(226)呈左端向下倾斜的结构。
3.如权利要求1所述的一种重金属废水处理系统多级澄清设备，其特征在于：所述前置筒(2)的左侧设置有一号泵(223)，且一号泵(223)的排水端通过管道与盘升腔(224)的左侧下方相连接。
4.如权利要求1所述的一种重金属废水处理系统多级澄清设备，其特征在于：所述插杆(228)的两侧设置有限位条，所述收集筒(225)的顶部开设有与插杆(228)相适配的插槽，所述丝杆(229)的旋转动力来源于前置筒(2)顶部设置的一号电机，所述收集筒(225)的底部设置有带阀门的排污口。
5.如权利要求1所述的一种重金属废水处理系统多级澄清设备，其特征在于：所述沉降斜管(16)为密集排列的管道组合而成，且沉降斜管(16)的倾斜角度为55°到60°，所述沉降斜管(16)可为不锈钢管、钢化玻璃管等耐腐蚀性材料制作而成。
6.如权利要求1所述的一种重金属废水处理系统多级澄清设备，其特征在于：所述转杆(17)贯穿沉降斜管(16)的中部，且转杆(17)的旋转动力来源于沉降筒(4)顶部设置的三号电机，所述沉降筒(4)的右侧上方固定安装有排水口(19)。
7.如权利要求1所述的一种重金属废水处理系统多级澄清设备，其特征在于：所述过滤筒(5)的右侧通过法兰连接有滤筒(20)，所述滤筒(20)内设置有滤板(21)，所述滤筒(20)的右侧通过法兰连接有过水筒(22)，所述过水筒(22)的底部固定连接有集水管(23)，且过水筒(22)与集水管(23)的连接位置开设有落水槽(24)，所述集水管(23)的前壁下方固定连接有外接口(25)。
8.如权利要求7所述的一种重金属废水处理系统多级澄清设备，其特征在于：所述底板(1)的顶部位于过水筒(22)的右侧固定安装有固定板(26)，所述固定板(26)的前壁通过轴承连接有转盘(27)，且转盘(27)的旋转动力来源于固定板(26)后侧设置的四号电机，所述固定板(26)的前壁位于转盘(27)的两侧均固定安装有导向块(28)，所述导向块(28)内插接安装有活动杆(29)，所述活动杆(29)的相对端固定安装有轨道板(30)，所述转盘(27)的前壁外侧固定安装有联动杆(31)，所述轨道板(30)内开设有与联动杆(31)相适配的竖向滑槽，且联动杆(31)滑动安装在竖向滑槽内，所述过水筒(22)内滑动安装有疏通塞(32)，左侧所述活动杆(29)的左端与疏通塞(32)固定连接，所述过水筒(22)的顶部左侧固定连接有单向阀(33)。
9.如权利要求8所述的一种重金属废水处理系统多级澄清设备，其特征在于：所述单向阀(33)的介质流向朝向过水筒(22)的内腔。
发明内容
本发明的目的在于：为了解决上述提出的问题，本申请提供一种重金属废水处理系统多级澄清设备。
本发明采用的技术方案如下：一种重金属废水处理系统多级澄清设备，包括底板，所述底板的顶部从左至右依次固定安装有前置筒、加药筒、沉降筒和过滤筒，所述前置筒的内部开设有盘升腔，所述前置筒的左侧固定安装有收集筒，所述盘升腔的左侧最上方开设有与收集筒贯通连接的通槽，所述收集筒内滑动安装有挤压塞，所述挤压塞的顶部固定连接有插杆，所述插杆的顶部螺纹连接有丝杆。
所述前置筒的顶部通过管道与加药筒的左侧上方相连接，所述加药筒的内部转动安装有搅拌杆，且搅拌杆的旋转动力来源于加药筒顶部的二号电机，所述加药筒的顶部右侧固定安装有加药口。
所述加药筒的底部右侧设置有二号泵，且二号泵的排水端通过管道与沉降筒的左侧上方相连接，所述沉降筒内分别开设有一号沉腔和二号沉腔两个相同的腔室，所述一号沉腔和二号沉腔相接位置上方开设有连槽，所述沉降筒的底部位于一号沉腔和二号沉腔的下方均设置有带阀门的排泥口，所述一号沉腔和二号沉腔的上方均设置有沉降斜管，所述一号沉腔和二号沉腔的内部转动安装有转杆，所述转杆的两侧下方均固定安装有刮泥刀。
在一优选的发明方式中，所述盘升腔呈螺旋型结构，所述通槽呈左端向下倾斜的结构。
在一优选的发明方式中，所述前置筒的左侧设置有一号泵，且一号泵的排水端通过管道与盘升腔的左侧下方相连接。
在一优选的发明方式中，所述插杆的两侧设置有限位条，所述收集筒的顶部开设有与插杆相适配的插槽，所述丝杆的旋转动力来源于前置筒顶部设置的一号电机，所述收集筒的底部设置有带阀门的排污口。
在一优选的发明方式中，所述沉降斜管为密集排列的管道组合而成，且沉降斜管的倾斜角度为55°到60°，所述沉降斜管可为不锈钢管、钢化玻璃管等耐腐蚀性材料制作而成。
在一优选的发明方式中，所述转杆贯穿沉降斜管的中部，且转杆的旋转动力来源于沉降筒顶部设置的三号电机，所述沉降筒的右侧上方固定安装有排水口。
在一优选的发明方式中，所述过滤筒的右侧通过法兰连接有滤筒，所述滤筒内设置有滤板，所述滤筒的右侧通过法兰连接有过水筒，所述过水筒的底部固定连接有集水管，且过水筒与集水管的连接位置开设有落水槽，所述集水管的前壁下方固定连接有外接口。
在一优选的发明方式中，所述底板的顶部位于过水筒的右侧固定安装有固定板，所述固定板的前壁通过轴承连接有转盘，且转盘的旋转动力来源于固定板后侧设置的四号电机，所述固定板的前壁位于转盘的两侧均固定安装有导向块，所述导向块内插接安装有活动杆，所述活动杆的相对端固定安装有轨道板，所述转盘的前壁外侧固定安装有联动杆，所述轨道板内开设有与联动杆相适配的竖向滑槽，且联动杆滑动安装在竖向滑槽内，所述过水筒内滑动安装有疏通塞，左侧所述活动杆的左端与疏通塞固定连接，所述过水筒的顶部左侧固定连接有单向阀。
在一优选的发明方式中，所述单向阀的介质流向朝向过水筒的内腔。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1.本发明中，通过设置前置筒，并在前置筒内开设螺旋状的盘升腔，当一号泵将污水排进前置筒内的盘升腔盘旋上升，污水中的较大颗粒石块等杂物会在离心力的作用下被甩向螺旋上升的污水流体最外侧，直至遇到通槽并被甩进通槽内，最终掉落在收集筒内收集，当后期污水处理完毕，打开收集筒底部的阀门，此时可启动一号电机带动丝杆旋转，将插杆向下推动，进而带动挤压塞对收集筒内的大颗粒杂物挤压排出，此设计可提前去除掉大颗粒石子等杂物，为后续的污水处理减轻负担。
2.本发明中，通过设置加药筒，当污水来到加药筒内后，通过加药口向加药筒内加入絮凝剂PAM，使得污水中的悬浮物结合形成大颗粒的絮状体，便于后续的沉降处理，同时通过设置沉降筒并在沉降筒内设置一号沉腔和二号沉腔，当加入絮凝剂的污水来到沉降筒内后，首先会在一号沉腔中聚集，并通过一号沉腔内的沉降斜管排入二号沉腔，由于倾斜设置的沉降斜管的作用，增大了污水中絮状物的沉降面积，进而起到加速沉降和抵挡的目的，使得絮状物沉降并落在一号沉腔的底部聚集，二号沉腔的原理也是如此，会进一步提高污水的净化效果，当污水处理完毕，需要排出沉降的絮状物时，打开沉降筒底部的排泥口上的阀门，启动三号电机带动转杆转动，进而带动刮泥刀对沉降筒的内壁进行刮除，将污泥向中部推动，进而通过沉降筒底部的排泥口排出，此设计可加速沉淀，提高工作效率，同时有效的进行污泥排出，便于沉降筒内的清洁。
3.本发明中，通过设置过滤筒，当排水口排出的澄清水达到排放标准时，可直接排放，若澄清度仍然不够，可将排水口连通管道将水引入过滤筒中通过滤筒内的滤板过滤，过滤后的水来到过水筒内并通过落水槽排入集水管内会聚集，在通过外接水泵连接外接口抽离即可，这里由于设置了转盘，当滤板长期使用发生堵塞时，启动四号电机带动转盘旋转，进而带动联动杆做周向运动，在导向块的限位下，轨道板会带动活动杆被联动杆挤压做横向水平左右移动，当活动杆带动疏通塞向左移动越过落水槽时，会挤压过水筒内的水反向穿过滤筒，对滤板进行反冲洗，疏通过滤孔防止堵塞，当活动杆向右侧移动会带动疏通塞回到原位，此时单向阀会释放外接空气进入过水筒内，防止过水筒内产生负压，此过程便完成了一次疏通工作，提高过滤工作效率。
（发明人：闫虎祥;王庆伟;张文杰;陈晓军;廖泽平;李超）
