公布日：2024.05.28
申请日：2024.03.28
分类号：C02F3/00(2023.01)I
摘要
本发明提出了一种高COD污水处理用水解酸化池及其处理方法，包括水解酸化池本体、隔离板、滤箱、第一滤网、挡板和集污组件，其中，所述水解酸化池本体用于水解酸化污水，且所述隔离板设置在所述水解酸化池本体的内部。通过设置在滤箱一侧的第一滤网对污泥进行过滤，在水解酸化处理期间，上水解腔内始终仅含有少了污泥，上水解腔内的污水携带少量污泥流入至滤箱的内部并被过滤，可防止污泥在流入滤箱期间封堵流道，在下水解腔的内部被深度水解酸化处理时，污泥的产生速率明显降低，从而使本申请的水解酸化池可以进行较长时间的水解酸化处理，水解酸化处理过程中无需再对产生的污泥进行单独清理，进而增加了水解酸化效率。
权利要求书

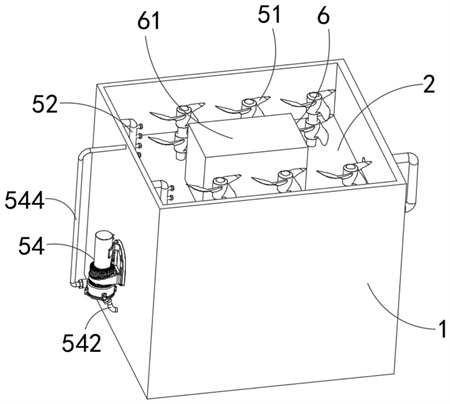

1.一种高COD污水处理用水解酸化池，其特征在于：包括水解酸化池本体(1)、隔离板(2)、滤箱(31)、第一滤网(32)、挡板(33)、集污组件(4)和抽水机构(54)，其中，所述水解酸化池本体(1)用于水解酸化污水，且所述隔离板(2)设置在所述水解酸化池本体(1)的内部，并将所述水解酸化池本体(1)分隔为上水解腔(11)、中滤污腔(12)和下水解腔(13)；滤箱(31)，设置在所述中滤污腔(12)的内部，且所述第一滤网(32)设置在所述滤箱(31)的一侧，所述滤箱(31)形成有供污水流动的流动通道(311)，且所述第一滤网(32)盖合所述流动通道(311)，用于过滤污泥；集污组件(4)，设置在所述下水解腔(13)的内部，且所述隔离板(2)上开设有与所述集污组件(4)和所述流动通道(311)相连通的落污孔(21)，所述挡板(33)为倾斜板，设置在所述滤箱(31)的内部，并穿过所述落污孔(21)延伸至所述集污组件(4)的内侧，所述挡板(33)与所述滤箱(31)和所述落污孔(21)密封贴合；所述抽水机构(54)用于抽出所述下水解腔(13)内的水分并供给所述上水解腔(11)。
2.如权利要求1所述的高COD污水处理用水解酸化池，其特征在于：还包括多个搅拌器(51)、曝气管(52)、供水管(53)和抽水机构(54)，其中，所述上水解腔(11)与所述中滤污腔(12)相互分离，且所述中滤污腔(12)与所述下水解腔(13)相互连通；多个所述搅拌器(51)分别设置在所述上水解腔(11)和所述下水解腔(13)的内部，用于搅拌污水，且所述曝气管(52)延伸至所述上水解腔(11)和所述下水解腔(13)的内部，用于曝气，所述供水管(53)与所述上水解腔(11)和所述流动通道(311)相连通。
3.如权利要求2所述的高COD污水处理用水解酸化池，其特征在于：所述集污组件(4)包括底装配箱(41)、储污箱(42)、锁扣(43)和排水管路(44)，其中，底装配箱(41)，与所述隔离板(2)固定连接，且所述水解酸化池本体(1)的一侧开设有与所述底装配箱(41)相连通的装配通孔(14)；储污箱(42)，穿过所述装配通孔(14)，并与所述底装配箱(41)滑动连接，所述储污箱(42)与所述装配通孔(14)密封贴合，且所述储污箱(42)的侧壁为滤水网壁；锁扣(43)，设置在所述水解酸化池本体(1)的外侧，用于定位所述储污箱(42)的滑动位置；排水管路(44)，与储污箱(42)连通，用于排出所述储污箱(42)内的污水。
4.如权利要求3所述的高COD污水处理用水解酸化池，其特征在于：还包括驱动机构(6)和上刮板(71)，其中，所述第一滤网(32)的侧壁与所述滤箱(31)的内壁在高度方向上并齐；所述上刮板(71)位于所述滤箱(31)的内部，并与所述滤箱(31)的箱壁密封贴合，所述上刮板(71)上开设有第一滤水孔；所述驱动机构(6)用于驱动所述上刮板(71)向靠近或远离所述落污孔(21)的方向滑动。
5.如权利要求4所述的高COD污水处理用水解酸化池，其特征在于：所述驱动机构(6)包括顶装配箱(61)、滑圈(62)、滑接杆(63)、转接圈(64)和电机(65)，其中，顶装配箱(61)，设置在所述上水解腔(11)的内部；滑圈(62)，为方形圈，滑动设置在所述顶装配箱(61)的内侧，并通过连轴(67)与上刮板(71)固定连接；滑接杆(63)，滑动设置在所述滑圈(62)的一侧；转接圈(64)，转动设置在所述滑接杆(63)的周侧；电机(65)，设置在所述顶装配箱(61)的内部，并通过曲轴(66)与所述转接圈(64)固定连接。
6.如权利要求5所述的高COD污水处理用水解酸化池，其特征在于：还包括下刮板(72)和调节组件(8)，其中，所述下刮板(72)相对于所述上刮板(71)呈转动设置，所述下刮板(72)上开设有第二滤水孔，并在竖直方向上与所述挡板(33)相对位，所述挡板(33)为倾斜弧形板，且所述下刮板(72)的端部与所述滤箱(31)的箱壁相抵触；所述调节组件(8)用于调控所述下刮板(72)转动。
7.如权利要求6所述的高COD污水处理用水解酸化池，其特征在于：还包括第一复位弹簧(73)，所述调节组件(8)包括调节杆(81)、调节板(82)、外板(83)、压迫件(84)和第二复位弹簧(85)，其中，下刮板(72)包括连接部(721)、刮污部(722)和调控部(723)，所述连接部(721)为柱体，所述刮污部(722)和所述调控部(723)均为板体，并均与所述连接部(721)固定连接并分别延伸至所述连接部(721)的相对两侧，所述刮污部(722)远离所述连接部(721)的一端与所述滤箱(31)的箱壁相抵触；第一复位弹簧(73)，设置在所述下刮板(72)与所述上刮板(71)之间，用于复位所述下刮板(72)的转动位置；调节杆(81)，贯穿所述隔离板(2)，并分别延伸至滤箱(31)和所述顶装配箱(61)的内部；调节板(82)，设置在所述调节杆(81)的一端，并伸入至所述调控部(723)与所述连接部(721)之间形成的缝隙中；外板(83)，转动设置在所述调节杆(81)远离所述调节板(82)的一端；压迫件(84)，设置在所述顶装配箱(61)的内部，且所述压迫件(84)包括抵触壁(841)，所述抵触壁(841)为倾斜壁，且所述抵触壁(841)在高度方向上与所述外板(83)相对位，所述外板(83)端部在高度方向上与所述抵触壁(841)之间的距离为a，所述刮污部(722)的端部在高度方向上与所述挡板(33)之间的距离为b，a与b之间的关系式为：a＝b；第二复位弹簧(85)，设置在所述外板(83)与所述调节杆(81)之间，用于复位所述外板(83)的转动位置。
8.如权利要求7所述的高COD污水处理用水解酸化池，其特征在于：还包括内装配箱(86)，其中，内装配箱(86)，设置在所述顶装配箱(61)的内部，所述调节杆(81)贯穿并延伸至所述内装配箱(86)的内部，且所述压迫件(84)设置在所述内装配箱(86)的内侧，所述滑圈(62)套设在所述内装配箱(86)的外侧与所述内装配箱(86)滑动连接。
9.如权利要求7所述的高COD污水处理用水解酸化池，其特征在于：还包括第一连接件(74)、第一连接杆(75)，所述调节组件(8)还包括第二连接件(87)和第二连接杆(88)，其中，第一连接件(74)，设置在所述上刮板(71)的底部，且所述下刮板(72)与所述第一连接件(74)转动连接；第一连接杆(75)，与所述第一连接件(74)固定连接，并贯穿所述下刮板(72)，所述第一复位弹簧(73)套设在所述第一连接件(74)的周侧与所述下刮板(72)和所述第一连接件(74)固定连接；第二连接件(87)，设置在所述调节杆(81)远离所述调节板(82)的一端，且所述外板(83)与所述第二连接件(87)转动连接；第二连接杆(88)，与所述第二连接件(87)固定连接，并贯穿所述外板(83)，所述第二复位弹簧(85)套设在所述第二连接杆(88)的周侧与所述第二连接件(87)和所述外板(83)固定连接。
10.一种高COD污水处理用水解酸化池的处理方法，其特征在于：包括如权利要求5所述的高COD污水处理用水解酸化池，还包括以下步骤：S1、向上水解腔(11)的内部加入污水和用于污水水解酸化反应的微生物溶剂，启动搅拌器(51)、曝气管(52)、抽水机构(54)和电机(65)，此时污水在上水解腔(11)的内部完成初步水解酸化处理并产生少量污泥，污水携带少量污泥通过供水管(53)流入至滤箱(31)的内部，水解酸化产生的污泥被第一滤网(32)所过滤并通过挡板(33)落入至储污箱(42)的内部，此时污泥在挡板(33)的限位下可防止大量回流至滤箱(31)的内部，被过滤的污水通过第一滤网(32)流入至下水解腔(13)的内部，并被深度水解酸化处理，同时抽水机构(54)将下水解腔(13)内的污水取出并供给上水解腔(11)，形成循环水流，以供第一滤网(32)持续过滤污泥；S2、待水解酸化处理完成后，从下水解腔(13)处将水解酸化处理完成的污水排出；S3、将水解酸化处理完成的污水完全排出后，打开排水管路(44)将储存在储污箱(42)内部的污水排出；S4、打开锁扣(43)并向外抽出储污箱(42)，将储存在储污箱(42)内部的污泥取出，从而完成对污泥的清理及回收处理。
发明内容
有鉴于此，本发明提出了一种高COD污水处理用水解酸化池及其处理方法，通过设置在滤箱一侧的第一滤网对污泥进行过滤，在水解酸化处理期间，上水解腔内始终仅含有少了污泥，上水解腔内的污水携带少量污泥流入至滤箱的内部并被过滤，可防止污泥在流入滤箱期间封堵流道，由于在抽水机构的作用下形成循环水流，使污水每次在通过滤箱时均可被第一滤网过滤一次污泥，从而使污水在下水解腔的内部被深度水解酸化处理时，污泥的产生速率明显降低，从而使本申请的水解酸化池可以进行较长时间的水解酸化处理，水解酸化处理过程中无需再对产生的污泥进行单独清理，进而增加了水解酸化效率。
本发明的技术方案是这样实现的：本发明提供了一种高COD污水处理用水解酸化池，其特征在于：包括水解酸化池本体、隔离板、滤箱、第一滤网、挡板、集污组件和抽水机构，其中，
所述水解酸化池本体用于水解酸化污水，且所述隔离板设置在所述水解酸化池本体的内部，并将所述水解酸化池本体分隔为上水解腔、中滤污腔和下水解腔；
滤箱，设置在所述中滤污腔的内部，且所述第一滤网设置在所述滤箱的一侧，所述滤箱形成有供污水流动的流动通道，且所述第一滤网盖合所述流动通道，用于过滤污泥；
集污组件，设置在所述下水解腔的内部，且所述隔离板上开设有与所述集污组件和所述流动通道相连通的落污孔，所述挡板为倾斜板，设置在所述滤箱的内部，并穿过所述落污孔延伸至所述集污组件的内侧，所述挡板与所述滤箱和所述落污孔密封贴合；
所述抽水机构用于抽出所述下水解腔内的水分并供给所述上水解腔。
在以上技术方案的基础上，优选的，还包括多个搅拌器、曝气管、供水管和抽水机构，其中，
所述上水解腔与所述中滤污腔相互分离，且所述中滤污腔与所述下水解腔相互连通；
多个所述搅拌器分别设置在所述上水解腔和所述下水解腔的内部，用于搅拌污水，且所述曝气管延伸至所述上水解腔和所述下水解腔的内部，用于曝气，所述供水管与所述上水解腔和所述流动通道相连通。
在以上技术方案的基础上，优选的，所述集污组件包括底装配箱、储污箱、锁扣和排水管路，其中，
底装配箱，与所述隔离板固定连接，且所述水解酸化池本体的一侧开设有与所述底装配箱相连通的装配通孔；
储污箱，穿过所述装配通孔，并与所述底装配箱滑动连接，所述储污箱与所述装配通孔密封贴合，且所述储污箱的侧壁为滤水网壁；
锁扣，设置在所述水解酸化池本体的外侧，用于定位所述储污箱的滑动位置；
排水管路，与储污箱连通，用于排出所述储污箱内的污水。
在以上技术方案的基础上，优选的，还包括驱动机构和上刮板，其中，
所述第一滤网的侧壁与所述滤箱的内壁在高度方向上并齐；
所述上刮板位于所述滤箱的内部，并与所述滤箱的箱壁密封贴合，所述上刮板上开设有第一滤水孔；
所述驱动机构用于驱动所述上刮板向靠近或远离所述落污孔的方向滑动。
在以上技术方案的基础上，优选的，所述驱动机构包括顶装配箱、滑圈、滑接杆、转接圈和电机，其中，
顶装配箱，设置在所述上水解腔的内部；
滑圈，为方形圈，滑动设置在所述顶装配箱的内侧，并通过连轴与上刮板固定连接；
滑接杆，滑动设置在所述滑圈的一侧；
转接圈，转动设置在所述滑接杆的周侧；
电机，设置在所述顶装配箱的内部，并通过曲轴与所述转接圈固定连接。
在以上技术方案的基础上，优选的，还包括下刮板和调节组件，其中，
所述下刮板相对于所述上刮板呈转动设置，并在竖直方向上与所述挡板相对位，所述挡板为倾斜弧形板，且所述下刮板的端部与所述滤箱的箱壁相抵触；
所述调节组件用于调控所述下刮板转动。
在以上技术方案的基础上，优选的，还包括第一复位弹簧，所述调节组件包括调节杆、调节板、外板、压迫件和第二复位弹簧，其中，
下刮板包括连接部、刮污部和调控部，所述连接部为柱体，所述刮污部和所述调控部均为板体，并均与所述连接部固定连接并分别延伸至所述连接部的相对两侧，所述刮污部远离所述连接部的一端与所述滤箱的箱壁相抵触；
第一复位弹簧，设置在所述下刮板与所述上刮板之间，用于复位所述下刮板的转动位置；
调节杆，贯穿所述隔离板，并分别延伸至滤箱和所述顶装配箱的内部；
调节板，设置在所述调节杆的一端，并伸入至所述调控部与所述连接部之间形成的缝隙中；
外板，转动设置在所述调节杆远离所述调节板的一端；
压迫件，设置在所述顶装配箱的内部，且所述压迫件包括抵触壁，所述抵触壁为倾斜壁，且所述抵触壁在高度方向上与所述外板相对位，所述外板端部在高度方向上与所述抵触壁之间的距离为a，所述刮污部的端部在高度方向上与所述挡板之间的距离为b，a与b之间的关系式为：a＝b；
第二复位弹簧，设置在所述外板与所述调节杆之间，用于复位所述外板的转动位置。
在以上技术方案的基础上，优选的，还包括内装配箱，其中，
内装配箱，设置在所述顶装配箱的内部，所述调节杆贯穿并延伸至所述内装配箱的内部，且所述压迫件设置在所述内装配箱的内侧，所述滑圈套设在所述内装配箱的外侧与所述内装配箱滑动连接。
在以上技术方案的基础上，优选的，还包括第一连接件、第一连接杆，所述调节组件还包括第二连接件和第二连接杆，其中，
第一连接件，设置在所述上刮板的底部，且所述下刮板与所述第一连接件转动连接；
第一连接杆，与所述第一连接件固定连接，并贯穿所述下刮板，所述第一复位弹簧套设在所述第一连接件的周侧与所述下刮板和所述第一连接件固定连接；
第二连接件，设置在所述调节杆远离所述调节板的一端，且所述外板与所述第二连接件转动连接；
第二连接杆，与所述第二连接件固定连接，并贯穿所述外板，所述第二复位弹簧套设在所述第二连接杆的周侧与所述第二连接件和所述外板固定连接。
本发明还提出了一种高COD污水处理用水解酸化池的处理方法，包括上述的高COD污水处理用水解酸化池，还包括以下步骤：
S1、向上水解腔的内部加入污水和用于污水水解酸化反应的微生物溶剂，启动搅拌器、曝气管、抽水机构和电机，此时污水在上水解腔的内部完成初步水解酸化处理并产生少量污泥，污水携带少量污泥通过供水管流入至滤箱的内部，水解酸化产生的污泥被第一滤网所过滤并通过挡板落入至储污箱的内部，此时污泥在挡板的限位下可防止大量回流至滤箱的内部，被过滤的污水通过第一滤网流入至下水解腔的内部，并被深度水解酸化处理，同时抽水机构将下水解腔内的污水取出并供给上水解腔，形成循环水流，以供第一滤网持续过滤污泥；
S2、待水解酸化处理完成后，从下水解腔处将水解酸化处理完成的污水排出；
S3、将水解酸化处理完成的污水完全排出后，打开排水管路将储存在储污箱内部的污水排出；
S4、打开锁扣并向外抽出储污箱，将储存在储污箱内部的污泥取出，从而完成对污泥的清理及回收处理。
本发明的高COD污水处理用水解酸化池及其处理方法相对于现有技术具有以下有益效果：
(1)通过设置在滤箱一侧的第一滤网对污泥进行过滤，在水解酸化处理期间，上水解腔内始终仅含有少了污泥，上水解腔内的污水携带少量污泥流入至滤箱的内部并被过滤，可防止污泥在流入滤箱期间封堵流道，由于在抽水机构的作用下形成循环水流，使污水每次在通过滤箱时均可被第一滤网过滤一次污泥，从而使污水在下水解腔的内部被深度水解酸化处理时，污泥的产生速率明显降低，从而使本申请的水解酸化池可以进行较长时间的水解酸化处理，水解酸化处理过程中无需再对产生的污泥进行单独清理，进而增加了水解酸化效率。
(2)具体在进行水解酸化处理时，同步启动电机，由于电机通过曲轴与转接圈固定连接，故而在通过电机调节曲轴转动时，曲轴通过转接圈同步带动滑接杆进行转动，滑接杆通过在滑圈上滑动带动滑圈进行上下往复运动，上下往复运动的滑圈通过连轴带动上刮板往返运动，往返运动的上刮板可以刮除残留在滤箱箱壁及第一滤网上的污泥，从而防止残留在第一滤网上的污泥量较多而降低第一滤网的过滤效果，方便使用。
(3)具体在进行水解酸化处理时，被第一滤网过滤后的污泥在挡板的遮挡下可以大量储存在储污箱的内部，在完成水解酸化反应后可以打开排水管路将储污箱内的污水排出，并通过打开锁扣将储污箱抽出后，可以对过滤的污泥进行收集和回收处理，方便使用。
（发明人：颜炳林;杨青）
