公布日：2023.11.21
申请日：2023.09.15
分类号：C02F1/04(2023.01)I;C02F1/38(2023.01)I
摘要
本发明涉及一种基于超重力装置的废水浓缩系统及方法，包括：风机、超重力装置、废水池、废水泵、加热器、末端干化单元和烟囱；其中，风机与超重力装置空气入口相连，超重力装置空气出口与烟囱相连，厂区来废水与废水池入口相连，废水池出口与废水泵入口相连，废水泵出口与加热器废水入口相连，加热器废水出口与超重力装置废水入口相连，超重力装置废水出口与废水池入口相连，废水泵出口管设置旁路与末端干化单元入口相连。本发明的有益效果是：本发明采用热水作为热源，与热烟气热源相比，携带相同热量的条件下，所需输送设备的功率更小。
权利要求书

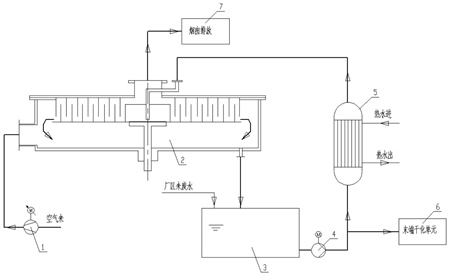

1.一种基于超重力装置的废水浓缩系统，其特征在于，包括：风机(1)、超重力装置(2)、废水池(3)、废水泵(4)、加热器(5)、末端干化单元(6)和烟囱(7)；其中，风机(1)与超重力装置(2)空气入口相连，超重力装置(2)空气出口与烟囱(7)相连，厂区来废水与废水池(3)入口相连，废水池(3)出口与废水泵(4)入口相连，废水泵(4)出口与加热器(5)废水入口相连，加热器(5)废水出口与超重力装置(2)废水入口相连，超重力装置(2)废水出口与废水池(3)入口相连，废水泵(4)出口管设置旁路与末端干化单元(6)入口相连。
2.根据权利要求1所述的基于超重力装置的废水浓缩系统，其特征在于，超重力装置(2)采用板式转子旋转床、填料式转子旋转床或复合式转子旋转床。
3.根据权利要求2所述的基于超重力装置的废水浓缩系统，其特征在于，超重力装置(2)根据所需空气量大小，采用多个装置并联。
4.根据权利要求3所述的基于超重力装置的废水浓缩系统，其特征在于，超重力装置(2)空气出口设置冷凝器，采用厂区来废水与超重力装置(2)出口湿空气换热，回收一部分热量。
5.根据权利要求4所述的基于超重力装置的废水浓缩系统，其特征在于，超重力装置(2)空气出口与脱硫吸收塔入口烟道相连。
6.根据权利要求5所述的基于超重力装置的废水浓缩系统，其特征在于，加热器(5)采用管壳式换热器，加热器(5)的热水来源采用低温省煤器或烟气管式换热器的热媒水。
7.根据权利要求6所述的基于超重力装置的废水浓缩系统，其特征在于，风机(1)采用变频调节，废水泵(4)出口管路上设有调节阀。
8.根据权利要求7所述的基于超重力装置的废水浓缩系统，其特征在于，废水池(3)采用废水箱。
9.一种基于超重力装置的废水浓缩方法，其特征在于，由权利要求1至8任一所述的基于超重力装置的废水浓缩系统执行，包括：步骤1、废水通过废水泵(4)送至加热器5加热至60-85℃后送至超重力装置(2)；步骤2、常温空气通过风机(1)进入超重力装置(2)；步骤3、在超重力装置内折流板或填料的作用下，废水与空气充分传质传热；步骤4、废水热量传递给空气后，空气的温度升高至50-75℃，并达到饱和湿度，从超重力装置(2)空气出口排出；废水降温后回流至废水池(3)。
10.根据权利要求9所述的基于超重力装置的废水浓缩方法，其特征在于，步骤3中，超重力装置(2)的转速为600-1800rpm。
发明内容
本发明的目的是针对现有技术的问题，提供了一种基于超重力装置的废水浓缩系统及方法。
第一方面，提供了一种基于超重力装置的废水浓缩系统，包括：风机、超重力装置、废水池、废水泵、加热器、末端干化单元和烟囱；
其中，风机与超重力装置空气入口相连，超重力装置空气出口与烟囱相连，厂区来废水与废水池入口相连，废水池出口与废水泵入口相连，废水泵出口与加热器废水入口相连，加热器废水出口与超重力装置废水入口相连，超重力装置废水出口与废水池入口相连，废水泵出口管设置旁路与末端干化单元入口相连。
作为优选，超重力装置采用板式转子旋转床、填料式转子旋转床或复合式转子旋转床。
作为优选，超重力装置根据所需空气量大小，采用多个装置并联。
作为优选，超重力装置空气出口设置冷凝器，采用厂区来废水与超重力装置出口湿空气换热，回收一部分热量。
作为优选，超重力装置空气出口与脱硫吸收塔入口烟道相连。
作为优选，加热器采用管壳式换热器，加热器的热水来源采用低温省煤器或烟气管式换热器的热媒水。
作为优选，风机采用变频调节，废水泵出口管路上设有调节阀。
作为优选，废水池采用废水箱。
第二方面，提供了一种基于超重力装置的废水浓缩方法，由第一方面任一所述的基于超重力装置的废水浓缩系统执行，包括：
步骤1、废水通过废水泵送至加热器加热至60-85℃后送至超重力装置；
步骤2、常温空气通过风机进入超重力装置；
步骤3、在超重力装置内折流板或填料的作用下，废水与空气充分传质传热；
步骤4、废水热量传递给空气后，空气的温度升高至50-75℃，并达到饱和湿度，从超重力装置空气出口排出；废水降温后回流至废水池。
作为优选，步骤3中，超重力装置的转速为600-1800rpm。
本发明的有益效果是：
1.本发明采用热水作为热源，与热烟气热源相比，携带相同热量的条件下，所需输送设备的功率更小。
2.本发明通过超重力装置的强化气液传质传热作用，空气的升温更大，可以携带更多水分。
3.本发明具有热源简单、设备规模小、脱硫吸收塔水平衡影响小、设备投资和运行成本低等优势。
（发明人：张威;葛春亮;潘超群;张力;丁得龙;陈瑶姬;陈彪）
