公布日：2023.05.09
申请日：2022.12.30
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/44(2023.01)N;C02F1/50(2023.01)N
摘要
本发明提供一种移动公厕污水快速处理技术，属于污水处理技术领域，该移动公厕污水快速处理技术包括第一移动公厕、第二移动公厕和第三移动公厕，第一移动公厕、第二移动公厕和第三移动公厕内污水通过储污结构依次连接有一级过滤组件、二级过滤组件和三级过滤组件，三级过滤组件通过杀菌设备连接至反冲洗结构，反冲洗结构由冲洗水储罐和冲洗水泵组成，冲洗水储罐连接于杀菌设备上，冲洗水储罐通过冲洗水泵与第一移动公厕、第二移动公厕和第三移动公厕连通，整个污水快速处理系统运行简便，能耗低，对在野外工作，不断变换工作环境的情况，适应能力强。
权利要求书

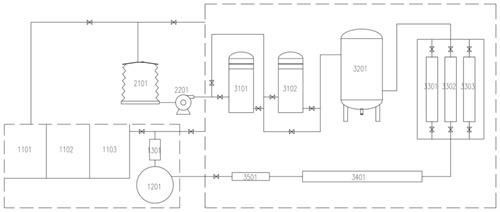

1.一种移动公厕污水快速处理技术，其特征在于：包括第一移动公厕(1101)、第二移动公厕(1102)和第三移动公厕(1103)，所述第一移动公厕(1101)、第二移动公厕(1102)和第三移动公厕(1103)内污水通过储污结构依次连接有一级过滤组件、二级过滤组件和三级过滤组件，所述三级过滤组件通过杀菌设备连接至反冲洗结构，所述反冲洗结构由冲洗水储罐(1201)和冲洗水泵(1301)组成，所述冲洗水储罐(1201)连接于杀菌设备上，所述冲洗水储罐(1201)通过冲洗水泵(1301)与第一移动公厕(1101)、第二移动公厕(1102)和第三移动公厕(1103)连通。
2.根据权利要求1所述的移动公厕污水快速处理技术，其特征在于：所述储污结构由气囊式污水储罐(2101)和传输水泵(2201)组成，所述气囊式污水储罐(2101)连接于第一移动公厕(1101)、第二移动公厕(1102)和第三移动公厕(1103)的排污管上，所述气囊式污水储罐(2101)通过传输水泵(2201)将污水向一级过滤组件传输。
3.根据权利要求2所述的移动公厕污水快速处理技术，其特征在于：所述一级过滤组件由第一袋式过滤器(3101)和第二袋式过滤器(3102)组成，所述第一袋式过滤器(3101)和第二袋式过滤器(3102)连接至传输水泵(2201)上。
4.根据权利要求3所述的移动公厕污水快速处理技术，其特征在于：所述二级过滤组件由(3210)组成，所述多介质过滤器(3201)连接于第一袋式过滤器(3101)和第二袋式过滤器(3102)上。
5.根据权利要求4所述的移动公厕污水快速处理技术，其特征在于：所述三级过滤组件由第一超滤过滤器(3301)、第二超滤过滤器(3302)和第三超滤过滤器(3303)构成，所述第一超滤过滤器(3301)、第二超滤过滤器(3302)和第三超滤过滤器(3303)连接于多介质过滤器(3201)上。
6.根据权利要求5所述的移动公厕污水快速处理技术，其特征在于：所述杀菌设备由纳滤处理设备(3401)和消毒杀菌设备(3501)组成，所述纳滤处理设备(3401)连接于三级过滤组件的末端，所述纳滤处理设备(3401)通过消毒杀菌设备(3501)与冲洗水储罐(1201)连通。
发明内容
本发明的目的在于提供一种移动公厕污水快速处理技术，旨在解决现有技术中存在的问题。
为实现上述目的，本发明提供如下技术方案：
一种移动公厕污水快速处理技术包括第一移动公厕、第二移动公厕和第三移动公厕，所述第一移动公厕、第二移动公厕和第三移动公厕内污水通过储污结构依次连接有一级过滤组件、二级过滤组件和三级过滤组件，所述三级过滤组件通过杀菌设备连接至反冲洗结构，所述反冲洗结构由冲洗水储罐和冲洗水泵组成，所述冲洗水储罐连接于杀菌设备上，所述冲洗水储罐通过冲洗水泵与第一移动公厕、第二移动公厕和第三移动公厕连通。
优选的，所述储污结构由气囊式污水储罐和传输水泵组成，所述气囊式污水储罐连接于第一移动公厕、第二移动公厕和第三移动公厕的排污管上，所述气囊式污水储罐通过传输水泵将污水向一级过滤组件传输。
优选的，所述一级过滤组件由第一袋式过滤器和第二袋式过滤器组成，所述第一袋式过滤器和第二袋式过滤器连接至传输水泵上。
优选的，所述二级过滤组件由组成，所述多介质过滤器连接于第一袋式过滤器和第二袋式过滤器上。
优选的，所述三级过滤组件由第一超滤过滤器、第二超滤过滤器和第三超滤过滤器构成，所述第一超滤过滤器、第二超滤过滤器和第三超滤过滤器连接于多介质过滤器上。
优选的，所述杀菌设备由纳滤处理设备和消毒杀菌设备组成，所述纳滤处理设备连接于三级过滤组件的末端，所述纳滤处理设备通过消毒杀菌设备与冲洗水储罐连通。
与现有技术相比，本发明的有益效果是：
本污水快速处理技术，整套设备不需要像现有生物处理系统一样，设备中大量存留污水，进行生物菌种培养，增加设备重量，野外移动不变，同时需要保持持续水、气流通，本系统根据折叠气囊式储水罐储存情况，一天或几天运行一次，每次仅需一小时左右即可完成污水的处理，系统运行简便，能耗低，对在野外工作，不断变换工作环境的情况，适应能力强；
第一移动公厕、第二移动公厕和第三移动公厕内的污水由管道输送至气囊式污水储罐中，气囊式污水储罐随着内部液位高度变化进行自动调节，污水由传输水泵输送，先经过一级过滤组件中第一袋式过滤器和第二袋式过滤器处理，把颗粒物，悬浮物被截留在过滤袋内，第一袋式过滤器和第二袋式过滤器根据需要，通过管路与阀门的控制，可以并联运行，也可串联运行，再输送至二级过滤组件中的多介质过滤器中，进一步去除水中的悬浮物和胶体，与二级过滤组件相连的三级过滤组件是多组超滤过滤器，由第一超滤过滤器、第二超滤过滤器和第三超滤过滤器构成，污水中大分子化合物被截留在膜表面，再经过杀菌设备纳滤处理设备处理，污水中有害物质被去除干净，然后经过消毒杀菌设备处理，水中粪大肠杆菌、蛔虫卵等被杀死，经处理后污水储存在反冲洗结构内的冲洗水储罐中，处理后污水可以由冲洗水泵加压作为冲洗用水、绿化用水和处理系统反冲洗用水，水处理系统反冲洗后污水，输送至折叠气囊式污水储罐中，与移动公厕污水一起进行处理。
（发明人：汪清）
