公布日：2024.05.31
申请日：2023.12.12
分类号：C02F3/30(2023.01)I;C02F11/16(2006.01)I
摘要
本发明涉及生活废料处理技术领域，尤其是涉及一种固体废弃物和生活污水的共同处理装置，包括：桶体，具有用于供固体废弃物和生活污水反应的反应腔，桶体顶面具有用于供固体废弃物输入的输入口；生活污水处理机构，用于处理生活污水，生活污水处理机构布置在桶体的反应腔内；以及固体废弃物处理机构，用于处理固体废弃物并将固体废弃物反应过程中产生的热量供给给生活污水处理机构，固体废弃物处理机构安装在桶体的反应腔内，本装置结构简单，没有过于精密的零件；本装置可以同时处理生活废水，也可以完成堆肥过程，堆肥过程的热量可以促进废水降解，废水处理盘管又可以带走堆肥热量。
权利要求书

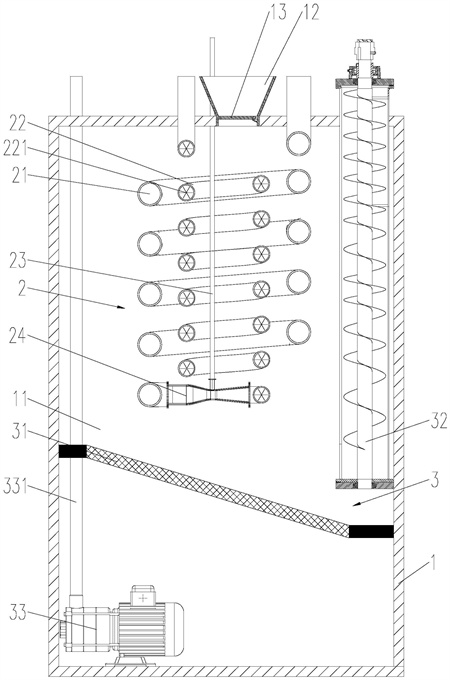

1.一种固体废弃物和生活污水的共同处理装置，其特征在于，包括：桶体(1)，具有用于供固体废弃物和生活污水反应的反应腔(11)，所述桶体(1)顶面具有用于供固体废弃物输入的输入口；生活污水处理机构(2)，用于处理生活污水，所述生活污水处理机构(2)布置在桶体(1)的反应腔(11)内；以及固体废弃物处理机构(3)，用于处理固体废弃物并将固体废弃物反应过程中产生的热量供给给生活污水处理机构(2)，所述固体废弃物处理机构(3)安装在桶体(1)的反应腔(11)内。
2.如权利要求1所述的一种固体废弃物和生活污水的共同处理装置，其特征在于：所述生活污水处理机构(2)包括外盘管(21)、内盘管(22)、气管(23)以及喉管(24)，所述外盘管(21)的输入端延伸至桶体(1)外侧，所述外盘管(21)的输出端和喉管(24)的输入端连接，所述喉管(24)的输出端和内盘管(22)的输入端连接，所述内盘管(22)的输出端延伸至桶体(1)外侧，所述气管(23)的输入端延伸至桶体(1)外侧，所述气管(23)的输出端和喉管(24)连接，所述外盘管(21)内构成厌氧反应区，所述内盘管(22)内构成好氧反应区。
3.如权利要求2所述的一种固体废弃物和生活污水的共同处理装置，其特征在于：所述外盘管(21)直径大于内盘管(22)直径，所述外盘管(21)直径和内盘管(22)直径之比为5：3-4。
4.如权利要求2所述的一种固体废弃物和生活污水的共同处理装置，其特征在于：所述内盘管(22)内具有呈毛刷状的填料(221)。
5.如权利要求1所述的一种固体废弃物和生活污水的共同处理装置，其特征在于：所述固体废弃物处理机构(3)包括筛网(31)、螺旋送料机(32)以及提升泵(33)，所述筛网(31)安装在桶体(1)的反应腔(11)内，所述筛网(31)用于支承固体废弃物并筛去固体废弃物内的液体，所述筛网(31)位于生活污水处理机构(2)下方，所述提升泵(33)布置在筛网(31)下方，所述提升泵(33)用于抽取桶体(1)的反应腔(11)底部的发酵液，所述提升泵(33)的输出端上安装有提升管(331)，所述提升管(331)的输出端延伸至桶体(1)外侧，所述螺旋送料机(32)和桶体(1)固定连接，所述螺旋送料机(32)用于输出固体废弃物所生产的肥料，所述螺旋送料机(32)位于筛网(31)上方。
6.如权利要求1所述的一种固体废弃物和生活污水的共同处理装置，其特征在于：所述桶体(1)顶面安装有进料斗(12)，所述进料斗(12)的输出端和输入口对接，所述进料斗(12)的输出端内布置有弹簧门(13)。
7.一种固体废弃物和生活污水的共同处理方法，应用于权利要求1-6任一项的一种固体废弃物和生活污水的共同处理装置，其特征在于，操作时，先将生活废水注入内盘管(22)，经过7-15天在内盘管(22)的填料(221)表面上形成生物挂膜，经过挂膜之后，再将待处理的生活废水从外盘管(21)注入外盘管(21)内，经过外盘管(21)内的厌氧作用形成的小分子有机物并在内盘管(22)内的好氧反应区内被完全生物降解；同时，生活产生的固体废弃物可以从桶体(1)的进料斗(12)加入到桶体(1)内，在桶体(1)内形成堆肥作用，堆肥一定时间后，桶体(1)底部形成的发酵液通过提升泵(33)提升出来直接兑水用于农田施肥，堆肥经过一段时间后所形成的肥料通过螺旋送料机(32)提升出来用于施肥。
发明内容
本发明要解决的技术问题是：为了克服现有技术中集成式农村生活污水处理设施，结构复杂，内部零件繁多，设计精巧，在处理污水的过程中稍有不慎就会损坏或结构异位而导致整个处理设施出现频繁的故障或完全失效，且处理设施所能够处理的物质单一的问题，提供一种固体废弃物和生活污水的共同处理装置。
本发明解决其技术问题所采用的技术方案是：一种固体废弃物和生活污水的共同处理装置，包括：
桶体，具有用于供固体废弃物和生活污水反应的反应腔，桶体顶面具有用于供固体废弃物输入的输入口；
生活污水处理机构，用于处理生活污水，生活污水处理机构布置在桶体的反应腔内；
以及固体废弃物处理机构，用于处理固体废弃物并将固体废弃物反应过程中产生的热量供给给生活污水处理机构，固体废弃物处理机构安装在桶体的反应腔内，本装置结构简单，没有过于精密的零件，本装置日常操作也简单，无需操作控制，可以实现完全自动化；
本装置可以同时处理生活废水，也可以完成堆肥过程，堆肥过程的热量可以促进废水降解，废水处理盘管又可以带走堆肥热量。
为了解决如何对生活污水进行处理的问题，进一步包括生活污水处理机构包括外盘管、内盘管、气管以及喉管，外盘管的输入端延伸至桶体外侧，外盘管的输出端和喉管的输入端连接，喉管的输出端和内盘管的输入端连接，内盘管的输出端延伸至桶体外侧，气管的输入端延伸至桶体外侧，气管的输出端和喉管连接，外盘管内构成厌氧反应区，内盘管内构成好氧反应区。
为了解决所形成负压环境压力不足的问题，进一步包括外盘管直径大于内盘管直径，外盘管直径和内盘管直径之比为5：3-4。
进一步包括内盘管内具有呈毛刷状的填料。
为了解决如何处理并分离固体废弃物堆肥后的废料的问题，进一步包括固体废弃物处理机构包括筛网、螺旋送料机以及提升泵，筛网安装在桶体的反应腔内，筛网用于支承固体废弃物并筛去固体废弃物内的液体，筛网位于生活污水处理机构下方，提升泵布置在筛网下方，提升泵用于抽取桶体的反应腔底部的发酵液，提升泵的输出端上安装有提升管，提升管的输出端延伸至桶体外侧，螺旋送料机和桶体固定连接，螺旋送料机用于输出固体废弃物所生产的肥料，螺旋送料机位于筛网上方。
进一步包括桶体顶面安装有进料斗，进料斗的输出端和输入口对接，进料斗的输出端内布置有弹簧门。
为了解决固体废弃物和生活污水的共同不便的问题，进一步包括一种固体废弃物和生活污水的共同处理方法，应用于一种固体废弃物和生活污水的共同处理装置，操作时，先将生活废水注入内盘管，经过7-15天在内盘管的填料表面上形成生物挂膜，经过挂膜之后，再将待处理的生活废水从外盘管注入外盘管内，经过外盘管内的厌氧作用形成的小分子有机物并在内盘管内的好氧反应区内被完全生物降解；
同时，生活产生的固体废弃物可以从桶体的进料斗加入到桶体内，在桶体内形成堆肥作用，堆肥一定时间后，桶体底部形成的发酵液通过提升泵提升出来直接兑水用于农田施肥，堆肥经过一段时间后所形成的肥料通过螺旋送料机提升出来用于施肥。
本发明的有益效果是：本发明所提供的一种固体废弃物和生活污水的共同处理装置，
1、本装置结构简单，没有过于精密的零件，本装置日常操作也简单，无需操作控制，可以实现完全自动化；
2、本装置可以同时处理生活废水，也可以完成堆肥过程，堆肥过程的热量可以促进废水降解，废水处理盘管又可以带走堆肥热量。
（发明人：卢维维;蔡明）
