公布日：2024.06.04
申请日：2024.05.10
分类号：B01D29/96(2006.01)I;B01D29/64(2006.01)I;B01D29/01(2006.01)I
摘要
本发明涉及污水处理技术领域，公开了一种带有可换滤网的污水净化装置，包括过滤单元、污水净化设备、设置于污水净化设备上的进水管，以及设置于进水管内的过滤部件，以及设置于进水管内的清理部件，过滤部件包括一端活动插设在进水管内的过滤管、设置于过滤管和进水管之间的定位组件、设置于进水管端部的复位组件，以及设置于过滤管内的过滤组件。本发明对滤网进行快速的更换，降低滤网更换所需的时间，从而提高了污水处理效率。
权利要求书

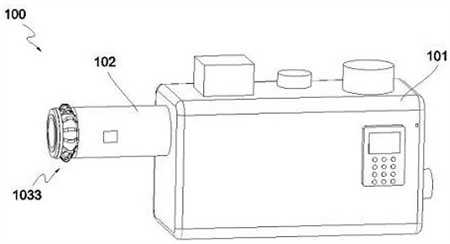

1.一种带有可换滤网的污水净化装置，其特征在于，包括：过滤单元（100），包括污水净化设备（101）、设置于污水净化设备（101）上的进水管（102），以及设置于进水管（102）内的过滤部件（103），以及设置于进水管（102）内的清理部件（104）；其中，所述过滤部件（103）包括一端活动插设在进水管（102）内的过滤管（1031）、设置于过滤管（1031）和进水管（102）之间的定位组件（1032）、设置于进水管（102）端部的复位组件（1033），以及设置于过滤管（1031）内的过滤组件（1034）；所述定位组件（1032）包括设置于进水管（102）内管壁上的支撑槽（10321）、设置于支撑槽（10321）槽底的第一弹簧（10322）、设置于第一弹簧（10322）另一端的定位块（10323），且定位块（10323）剖面设置为直角梯形，定位块（10323）的斜面远离污水净化设备（101）设置，以及设置于过滤管（1031）外管壁上的定位槽（10324），定位块（10323）插设在定位槽（10324）中；所述复位组件（1033）包括设置于过滤管（1031）外管壁上的复位环（10331）、设置于复位环（10331）和进水管（102）之间的压环（10332），且压环（10332）套设在过滤管（1031）上，以及设置于压环（10332）和进水管（102）之间的弹性弧形压片（10333），且弹性弧形压片（10333）呈环形均匀等距分布设置；所述过滤组件（1034）包括设置于过滤管（1031）内管壁上的支撑环（10341）、设置于支撑环（10341）上的滤环（10342），以及设置于滤环（10342）内的滤网（10343）；所述清理部件（104）包括设置于进水管（102）内管壁上的支撑架（1041）、设置于支撑架（1041）上的螺旋轴（1042）、设置于螺旋轴（1042）上的轴套（1043）、设置于支撑架（1041）和轴套（1043）上的弹性组件（1044）、设置于轴套（1043）上的顶杆（1045），且顶杆（1045）的另一端设置在滤环（10342）上，以及设置于轴套（1043）上的清理组件（1046）；所述弹性组件（1044）包括设置于轴套（1043）上的滚珠轴承（10441）、设置于滚珠轴承（10441）上的定位环（10442），以及设置于支撑架（1041）和定位环（10442）之间的第二弹簧（10443），且第二弹簧（10443）套设在螺旋轴（1042）上；所述清理组件（1046）包括设置于轴套（1043）端部的支撑块（10461），以及设置于支撑块（10461）上的清洁刷（10462），且清洁刷（10462）的刷毛设置于滤网（10343）上。
2.根据权利要求1所述的污水净化装置，其特征在于：所述过滤单元（100）还包括调位部件（105），所述调位部件（105）包括转动设置于支撑块（10461）上的螺纹杆（1051），设置于清洁刷（10462）上的螺纹孔（1052），螺纹杆（1051）穿过螺纹孔（1052）设置，且螺纹杆（1051）和螺纹孔（1052）螺纹连接，以及设置于支撑块（10461）和清洁刷（10462）之间的限位组件（1053）。
3.根据权利要求2所述的污水净化装置，其特征在于：所述限位组件（1053）包括设置于支撑块（10461）上的限位管（10531），以及活动插设在限位管（10531）内的限位杆（10532），且限位杆（10532）远离支撑块（10461）的一端连接在清洁刷（10462）上。
发明内容
鉴于上述现有带有可换滤网的污水净化装置存在滤网大都采用螺钉进行固定，当将其拆卸时，就需要将多个螺钉拆卸下，耗费大量时间，降低了污水处理效率的问题，提出了本发明，因此，本发明目的是提供一种带有可换滤网的污水净化装置，其目的在于：对过滤网进行快速更换，提高更换效率的同时，保证了污水净化装置的污水处理效率。
为解决上述技术问题，本发明提供如下技术方案：一种带有可换滤网的污水净化装置，包括，过滤单元，包括污水净化设备、设置于污水净化设备上的进水管，以及设置于进水管内的过滤部件，以及设置于进水管内的清理部件；
其中：所述过滤部件包括一端活动插设在进水管内的过滤管、设置于过滤管和进水管之间的定位组件、设置于进水管端部的复位组件，以及设置于过滤管内的过滤组件；
其中：所述定位组件包括设置于进水管内管壁上的支撑槽、设置于支撑槽槽底的第一弹簧、设置于第一弹簧另一端的定位块，且定位块剖面设置为直角梯形，定位块的斜面远离污水净化设备设置，以及设置于过滤管外管壁上的定位槽，定位块插设在定位槽中。
作为本发明所述带有可换滤网的污水净化装置的一种优选方案，其中：所述复位组件包括设置于过滤管外管壁上的复位环、设置于复位环和进水管之间的压环，且压环套设在过滤管上，以及设置于压环和进水管之间的弹性弧形压片，且弹性弧形压片呈环形均匀等距分布设置。
作为本发明所述带有可换滤网的污水净化装置的一种优选方案，其中：所述过滤组件包括设置于过滤管内管壁上的支撑环、设置于支撑环上的滤环，以及设置于滤环内的滤网。
作为本发明所述带有可换滤网的污水净化装置的一种优选方案，其中：所述清理部件包括设置于进水管内管壁上的支撑架、设置于支撑架上的螺旋轴、设置于螺旋轴上的轴套、设置于支撑架和轴套上的弹性组件、设置于轴套上的顶杆，且顶杆的另一端设置在滤环上，以及设置于轴套上的清理组件。
作为本发明所述带有可换滤网的污水净化装置的一种优选方案，其中：所述弹性组件包括设置于轴套上的滚珠轴承、设置于滚珠轴承上的定位环，以及设置于支撑架和定位环之间的第二弹簧，且第二弹簧套设在螺旋轴上。
作为本发明所述带有可换滤网的污水净化装置的一种优选方案，其中：所述清理组件包括设置于轴套端部的支撑块，以及设置于支撑块上的清洁刷，且清洁刷的刷毛设置于滤网上。
作为本发明所述带有可换滤网的污水净化装置的一种优选方案，其中：所述过滤单元还包括调位部件，所述调位部件包括转动设置于支撑块上的螺纹杆，设置于清洁刷上的螺纹孔，螺纹杆穿过螺纹孔设置，且螺纹杆和螺纹孔螺纹连接，以及设置于支撑块和清洁刷之间的限位组件。
作为本发明所述带有可换滤网的污水净化装置的一种优选方案，其中：所述限位组件包括设置于支撑块上的限位管，以及活动插设在限位管内的限位杆，且限位杆远离支撑块的一端连接在清洁刷上。
本发明的有益效果：
（1）对滤网进行快速的更换，降低滤网更换所需的时间，从而提高了污水处理效率。
（2）通过滤网拆卸过程中的驱动力，对滤网进行清理，将粘附、堵住滤网上的杂质扫下，便于对滤网上的杂质进行清理。
（3）当清洁刷因与滤网长时间摩擦发生磨损无法保持接触时，调整清洁刷的位置，从而确保清洁刷与滤网之间可以保持接触，提高了清洁刷的使用寿命。
（发明人：孙长朴;伍小龙）
