公布日：2023.11.24
申请日：2023.08.09
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/04(2023.01)N;C02F1/52(2023.01)N;C02F101/10(2006.01)N;C02F103/18(2006.01)N
摘要
本发明公开了一种片碱生产废水的处理方法，构建片碱生产废水处理设备体系，将二氧化硫与脱硫水中的氢氧化钠反应生成的富硝水输送至界区外处理，在富硝水输送界区外后，再同时补充持续产生的脱硫水，富硝水输送至界区外处理时，富硝水输送量由自动控制阀门控制；本发明涉及片碱生产废水处理技术领域。该片碱生产废水的处理方法，通过构建片碱生产废水处理设备体系，为稳定沉淀池液位,需将碱液打出界区外，避免造成碱液浪费，同时将界区外设有若干个脱硫沉淀池，当脱硫沉淀池液位超过连通管道高度时，关闭自动控制阀门，再将液位较高的脱硫水打至另一脱硫沉淀池，通过安装自动控制阀门、增加控制程序等实现自动化操作，使得生产系统平稳运行。
权利要求书

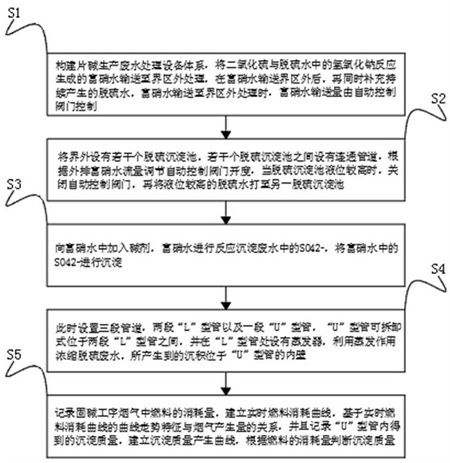

1.一种片碱生产废水的处理方法，其特征在于：具体包括以下步骤：步骤一：构建片碱生产废水处理设备体系，将二氧化硫与脱硫水中的氢氧化钠反应生成的富硝水输送至界区外处理，在富硝水输送界区外后，再同时补充持续产生的脱硫水，富硝水输送至界区外处理时，富硝水输送量由自动控制阀门控制；步骤二：将界区外设有若干个脱硫沉淀池，若干个脱硫沉淀池之间设有连通管道，根据外排片碱生产废水流量调节自动控制阀门开度，当脱硫沉淀池液位超过连通管道高度时，关闭自动控制阀门，再将液位较高的脱硫水打至另一脱硫沉淀池；步骤三：向富硝水中加入碱剂，富硝水进行反应沉淀废水中的SO42-，将富硝水中的SO42-进行沉淀；步骤四：此时设置三段管道，两段“L”型管以及一段“U”型管，“U”型管可拆卸式位于两段“L”型管之间，并在“L”型管处设有蒸发器，利用蒸发作用浓缩脱硫废水，所产生到的沉积位于“U”型管的内壁；步骤五：记录固碱工序烟气中燃料的消耗量，建立实时燃料消耗曲线，基于实时燃料消耗曲线的曲线走势特征与烟气产生量的关系，并且记录“U”型管内得到的沉淀质量，建立沉淀质量产生曲线，根据燃料的消耗量判断沉淀质量。
2.根据权利要求1所述的一种片碱生产废水的处理方法，其特征在于：所述步骤一中构建片碱生产废水处理设备体系时，富硝水与界区外采用输送管道连通，输送管道可采用若干个，且若干个输送管道上均设有自动控制阀门。
3.根据权利要求1所述的一种片碱生产废水的处理方法，其特征在于：所述步骤二中若干个脱硫沉淀池之间设有连通管道时，连通管道设置在两个脱硫沉淀池之间的上方，液位超过连通管道高度时，利用两者之间的液位差，富硝水自动打至另一脱硫沉淀池。
4.根据权利要求1所述的一种片碱生产废水的处理方法，其特征在于：所述步骤三中向富硝水中加入碱剂，所述碱剂包括氢氧化钙和或氧化钙。
5.根据权利要求1所述的一种片碱生产废水的处理方法，其特征在于：所述步骤四中浓缩脱硫废水后，利用出水口一侧的“L”型管上设有冷凝器，利用将水蒸汽冷凝成纯净水。
6.根据权利要求5所述的一种片碱生产废水的处理方法，其特征在于：所述出水口一侧的“L”型管末端下方设有储水池，储水池利用管道与进水口一侧的“L”型管连通，能够重复对储水池进行浓缩脱硫废水操作。
7.根据权利要求1所述的一种片碱生产废水的处理方法，其特征在于：所述步骤五中分别建立实时燃料消耗曲线和沉淀质量产生曲线，可以将两者之间的曲线建模，生成直观的平面模型或者三维模型，并用两者不同的颜色进行标记。
8.根据权利要求1所述的一种片碱生产废水的处理方法，其特征在于：所述步骤五中根据燃料的消耗量判断沉淀质量时，根据燃料消耗曲线和沉淀质量产生曲线生成数据报表。
发明内容
（一）解决的技术问题针对现有技术的不足，本发明提供了一种片碱生产废水的处理方法，解决了上述背景技术提到的问题。
（二）技术方案为实现以上目的，本发明通过以下技术方案予以实现：一种片碱生产废水的处理方法，具体包括以下步骤：步骤一：构建片碱生产废水处理设备体系，将二氧化硫与脱硫水中的氢氧化钠反应生成的富硝水输送至界区外处理，在富硝水输送界区外后，再同时补充持续产生的脱硫水，富硝水输送至界区外处理时，富硝水输送量由自动控制阀门控制；步骤二：将界区外设有若干个脱硫沉淀池，若干个脱硫沉淀池之间设有连通管道，根据外排片碱生产废水流量调节自动控制阀门开度，当脱硫沉淀池液位超过连通管道高度时，关闭自动控制阀门，再将液位较高的脱硫水打至另一脱硫沉淀池；步骤三：向富硝水中加入碱剂，富硝水进行反应沉淀废水中的SO42-，将富硝水中的SO42-进行沉淀；步骤四：此时设置三段管道，两段“L”型管以及一段“U”型管，“U”型管可拆卸式位于两段“L”型管之间，并在“L”型管处设有蒸发器，利用蒸发作用浓缩脱硫废水，所产生到的沉积位于“U”型管的内壁；步骤五：记录固碱工序烟气中燃料的消耗量，建立实时燃料消耗曲线，基于实时燃料消耗曲线的曲线走势特征与烟气产生量的关系，并且记录“U”型管内得到的沉淀质量，建立沉淀质量产生曲线，根据燃料的消耗量判断沉淀质量。
作为一种改进的技术方案，所述步骤一中构建片碱生产废水处理设备体系时，富硝水与界区外采用输送管道连通，输送管道可采用若干个，且若干个输送管道上均设有自动控制阀门。
作为一种改进的技术方案，所述步骤二中若干个脱硫沉淀池之间设有连通管道时，连通管道设置在两个脱硫沉淀池之间的上方，液位超过连通管道高度时，利用两者之间的液位差，富硝水自动打至另一脱硫沉淀池。
作为一种改进的技术方案，所述步骤三中向富硝水中加入碱剂，所述碱剂包括氢氧化钙和或氧化钙。
作为一种改进的技术方案，所述步骤四中浓缩脱硫废水后，利用出水口一侧的“L”型管上设有冷凝器，利用将水蒸汽冷凝成纯净水。
作为一种改进的技术方案，所述出水口一侧的“L”型管末端下方设有储水池，储水池利用管道与进水口一侧的“L”型管连通，能够重复对储水池进行浓缩脱硫废水操作。
作为一种改进的技术方案，所述步骤五中分别建立实时燃料消耗曲线和沉淀质量产生曲线，可以将两者之间的曲线建模，生成直观的平面模型或者三维模型，并用两者不同的颜色进行标记。
作为一种改进的技术方案，所述步骤五中根据燃料的消耗量判断沉淀质量时，根据燃料消耗曲线和沉淀质量产生曲线生成数据报表。
（三）有益效果本发明提供了一种片碱生产废水的处理方法。与现有技术相比，具备以下有益效果：（1）、该片碱生产废水的处理方法，通过构建片碱生产废水处理设备体系，为稳定沉淀池液位,需将碱液打出界区外，避免造成碱液浪费，同时将界区外设有若干个脱硫沉淀池，当脱硫沉淀池液位超过连通管道高度时，关闭自动控制阀门，再将液位较高的脱硫水打至另一脱硫沉淀池，通过安装自动控制阀门、增加控制程序等实现自动化操作，使得生产系统平稳运行。
（2）、该片碱生产废水的处理方法，通过在向富硝水中加入碱剂，富硝水进行反应沉淀废水中的SO42-，并且设置三段管道，“U”型管可拆卸式位于两段“L”型管之间，并在“L”型管处设有蒸发器，利用蒸发作用浓缩脱硫废水，可以有效的对片碱生产废水进行处理，相对于传统沉淀、过滤的方式，处理的质量更高。
（3）、该片碱生产废水的处理方法，通过在记录固碱工序烟气中燃料的消耗量，建立实时燃料消耗曲线，并且记录“U”型管内得到的沉淀质量，建立沉淀质量产生曲线，可以根据上述曲线，判断燃料消耗与沉淀质量的关系，能够方便对燃料消耗和沉淀质量进行把控。
（发明人：陈鑫;尹彦荣;郝天亮;赵振昕;安源;许贝;张伟;孙刚;张明;曹雅惠;周发慧）
