公布日：2023.12.12
申请日：2023.10.10
分类号：C02F11/10(2006.01)I;C10B53/00(2006.01)I;C10B51/00(2006.01)I;B01J19/14(2006.01)I
摘要
本申请公开了一种具有多点热风炉装置的污泥热解反应釜，涉及环保装置技术领域，包括釜身用于提供污泥发生热解反应的容纳空间；进料装置用于将污泥送入釜身内部；出料装置用于将热解后的污泥产物从釜身中排出；其中，出料装置还包含出气装置，用于将污泥热解产生的气体排出，出气装置设置于釜身上部；反应釜还包括预干燥装置，预干燥装置一端连通进料装置，预干燥装置另一端连通釜身，预干燥装置一端设有输送件，输送件伸入釜身中；反应釜还包括供热装置，供热装置伸入釜身中。本申请的有益之处在于提供了一种采用惰性气体作为热源且能够将污泥进行较为彻底的热解反应的污泥热解反应釜。
权利要求书

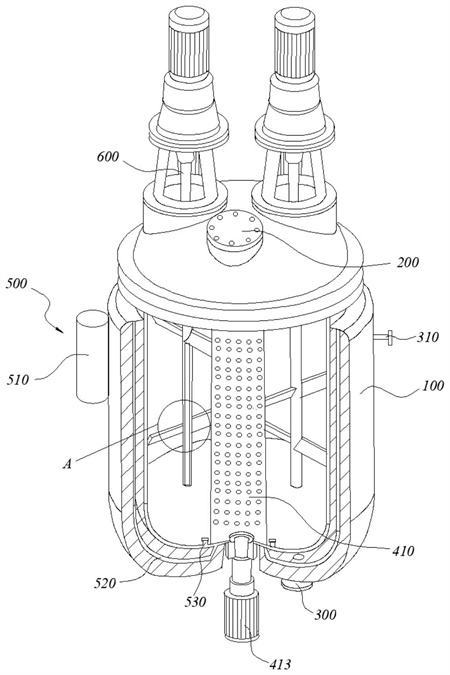

1.一种具有多点热风炉装置的污泥热解反应釜，包括，釜身，用于提供污泥发生热解反应的容纳空间；进料装置，用于将污泥送入所述釜身内部；出料装置，用于将热解后的污泥产物从所述釜身中排出；其中，所述出料装置还包含出气装置，用于将污泥热解产生的气体排出，所述出气装置设置于所述釜身上部；其特征在于：所述反应釜还包括预干燥装置，所述预干燥装置一端连通所述进料装置，所述预干燥装置另一端连通所述釜身，所述预干燥装置一端设有输送件，所述输送件伸入所述釜身中；所述反应釜还包括供热装置，所述供热装置伸入所述釜身中；其中，所述预干燥装置包括干燥室，所述干燥室一端连接于所述进料装置，所述干燥室另一端连接于所述输送件；所述输送件包含外壳、螺旋输送部和驱动部，所述驱动部驱动所述螺旋输送部转动，所述螺旋输送部位于所述外壳中，所述外壳上设有若干输送孔，所述输送孔连通外壳内部空间和所述釜身的容纳空间，所述外壳从所述釜身的第一端延伸至所述釜身的第二端；所述供热装置包含热源、供热管道和喷嘴，所述热源产生的热气通过供热管道连通所述喷嘴，所述喷嘴出气口设置于所述釜身的容纳空间中；所述喷嘴设置于所述外壳一侧，所述喷嘴的出气口的出气方向与所述外壳的轴线方向平行；在所述釜身的第一端和/或第二端位置处所述喷嘴周向设置于所述外壳外部；所述外壳件上设有导风部，所述导风部套设于所述外壳上，所述导风部与所述喷嘴靠近的一面具有导风面。
2.根据权利要求1所述的具有多点热风炉装置的污泥热解反应釜，其特征在于：所述螺旋输送部内部设有电加热设备。
3.根据权利要求1所述的具有多点热风炉装置的污泥热解反应釜，其特征在于：所述导风部在所述外壳上具有多个安装位。
4.根据权利要求1或3所述的具有多点热风炉装置的污泥热解反应釜，其特征在于：所述导风面为弧形面。
5.根据权利要求4所述的具有多点热风炉装置的污泥热解反应釜，其特征在于：所述釜身上还设有搅拌件，所述搅拌件内部设有风道且所述搅拌件外表面上设有若干风孔连通所述风道，所述热源产生的热气通过所述供热管道连通所述风道。
发明内容
本申请的内容部分用于以简要的形式介绍构思，这些构思将在后面的具体实施方式部分被详细描述。本申请的内容部分并不旨在标识要求保护的技术方案的关键特征或必要特征，也不旨在用于限制所要求的保护的技术方案的范围。
为解决以上背景技术部分提到的技术问题，本申请的一些实施例提供了一种具有多点热风炉装置的污泥热解反应釜，包括，
釜身，用于提供污泥发生热解反应的容纳空间；
进料装置，用于将污泥送入釜身内部；
出料装置，用于将热解后的污泥产物从釜身中排出；
其中，出料装置还包含出气装置，用于将污泥热解产生的气体排出，出气装置设置于釜身上部；
反应釜还包括预干燥装置，预干燥装置一端连通进料装置，预干燥装置另一端连通釜身，预干燥装置一端设有输送件，输送件伸入釜身中；
反应釜还包括供热装置，供热装置伸入釜身中；
预干燥装置包括干燥室，干燥室一端连接于进料装置，干燥室另一端连接于输送件；
输送件包含外壳、螺旋输送部和驱动部，驱动部驱动螺旋输送部转动，螺旋输送部位于外壳中，外壳上设有若干输送孔，输送孔连通外壳内部空间和釜身的容纳空间，外壳从釜身的第一端延伸至釜身的第二端。
进一步的，螺旋输送部内部设有电加热设备。
进一步的，供热装置包含热源、供热管道和喷嘴，热源产生的热气通过供热管道连通喷嘴，喷嘴出气口设置于釜身的容纳空间中。
进一步的，喷嘴设置于外壳一侧，喷嘴的出气口的出气方向与外壳的轴线方向平行。
进一步的，在釜身的第一端和/或第二端位置处喷嘴周向设置于外壳外部。
进一步的，外壳件上设有导风部，导风部套设于外壳上，导风部与喷嘴靠近的一面具有导风面。
进一步的，导风部在外壳上具有多个安装位。
进一步的，导风面为弧形面。
进一步的，釜身上还设有搅拌件，搅拌件内部设有风道且搅拌件外表面上设有若干风孔连通风道，热源产生的热气通过供热管道连通风道。
本申请的有益效果在于：提供了一种采用惰性气体作为热源且能够将污泥进行较为彻底的热解反应的污泥热解反应釜。
（发明人：李艺;肖国华;田菲;周田;许杰;邵朝红;刘波;江钰;欧阳李黎;李泓曦）
