公布日：2023.11.28
申请日：2023.09.27
分类号：C02F1/00(2023.01)I;B01D36/02(2006.01)I;B01D33/46(2006.01)I;B01D33/80(2006.01)I;B01D35/16(2006.01)I
摘要
本发明公开了固液分离满足废水循环使用的装置，包括处理池组件、池体、第一流道、上隔板、下隔板、第二流道、第三流道、第四流道、安装槽、过滤组件、框体、滤网、导向条、传动辊、导轨、挡条、张紧辊、安装架、螺栓、缓流区、第一吸渣管、通孔、刮板、导向杆、限位螺母、弹簧、气管、喷嘴、电机和清渣组件；本发明的处理池组件设计有多个流道，配合多级过滤组件，可以保证良好的固液分离效果；本发明的过滤组件设计有自清洁功能，无需人工清理维护，从而降低了人力成本，保证了废水处理效率；本发明的清渣组件利用负压抽吸分离出的杂物，实现废渣自动收集，方便清理，以此减少作业人员的工作量，降低劳动强度。
权利要求书

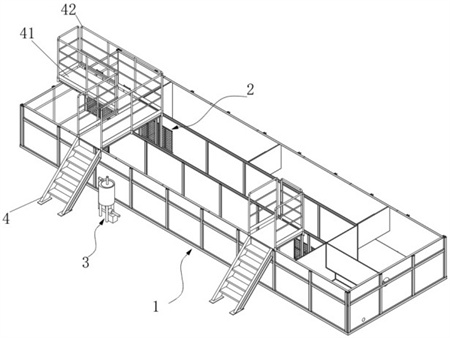

1.固液分离满足废水循环使用的装置，包括处理池组件（1），其特征在于：所述处理池组件（1）包括池体（11），池体（11）内设置有第一流道（12），第一流道（12）的输出端导通连接有第二流道（15），第二流道（15）的输出端导通连接有第三流道（16），第三流道（16）的输出端导通连接有第四流道（17），第一流道（12）内固定连接有多个上隔板（13），上隔板（13）的一侧设置有下隔板（14），且下隔板（14）设置于上隔板（13）的底端，第一流道（12）、第二流道（15）、第三流道（16）和第四流道（17）的输出端均安装有过滤组件（2）。
2.根据权利要求1所述的固液分离满足废水循环使用的装置，其特征在于：所述过滤组件（2）包括框体（21）、滤网（22）、导向条（23）、传动辊（24）、导轨（25）、挡条（26）、张紧辊（27）、安装架（28）、螺栓（29）、缓流区（210）、第一吸渣管（211）、通孔（212）、刮板（213）、导向杆（214）、限位螺母（215）、弹簧（216）、气管（217）、喷嘴（218）和电机（219），框体（21）两端均套接有安装槽（18），且安装槽（18）固定连接于池体（11）内，框体（21）内设置有滤网（22），滤网（22）内套接有两个传动辊（24），且传动辊（24）转动连接于框体（21）内，框体（21）上表面固定连接有电机（219），且电机（219）的输出端固定连接于其中一个传动辊（24）上，框体（21）内设置有缓流区（210），缓流区（210）内安装有刮板（213），且刮板（213）设置于滤网（22）的一侧外壁上，刮板（213）的一侧设置有气管（217），且气管（217）套接于滤网（22）内。
3.根据权利要求2所述的固液分离满足废水循环使用的装置，其特征在于：所述刮板（213）上固定连接有两个导向杆（214），导向杆（214）的另一端均螺纹连接有限位螺母（215），且导向杆（214）滑动连接于框体（21）上，导向杆（214）上套接有弹簧（216），且弹簧（216）的一端固定连接于框体（21）上，另一端固定连接于刮板（213）上。
4.根据权利要求2所述的固液分离满足废水循环使用的装置，其特征在于：所述气管（217）固定连接于框体（21）内，气管（217）上导通固定有多个喷嘴（218）。
5.根据权利要求2所述的固液分离满足废水循环使用的装置，其特征在于：所述缓流区（210）内设置有第一吸渣管（211），且第一吸渣管（211）固定连接于框体（21）内。
6.根据权利要求2所述的固液分离满足废水循环使用的装置，其特征在于：所述滤网（22）的两端均固定连接有导向条（23），且导向条（23）传动连接于传动辊（24）上。
7.根据权利要求6所述的固液分离满足废水循环使用的装置，其特征在于：所述导向条（23）上套接有导轨（25），且导轨（25）固定连接于框体（21）上。
8.根据权利要求6所述的固液分离满足废水循环使用的装置，其特征在于：两个所述传动辊（24）的一侧均设置有两个挡条（26），且挡条（26）固定连接于框体（21）内，挡条（26）的一侧设置有张紧辊（27），张紧辊（27）上安装有安装架（28），安装架（28）上固定连接有螺栓（29），且螺栓（29）固定连接于框体（21）内，两个挡条（26）和两个张紧辊（27）分别设置于滤网（22）的两侧外壁上。
9.根据权利要求1所述的固液分离满足废水循环使用的装置，其特征在于：所述处理池组件（1）的一侧设置有清渣组件（3），清渣组件（3）包括清渣罐（31）、滤筒（32）、电动阀（33）、循环泵（34）、真空泵（35）、连接管（36）和第二吸渣管（37），且清渣罐（31）设置于池体（11）的一侧，清渣罐（31）内安装有滤筒（32），且滤筒（32）的输入端导通固定于第一吸渣管（211）上，滤筒（32）的输入端导通固定有多个第二吸渣管（37），且第一吸渣管（211）和第二吸渣管（37）上均开设有通孔（212），多个第二吸渣管（37）分别固定连接于上隔板（13）和下隔板（14）上，清渣罐（31）的下表面导通固定有电动阀（33），电动阀（33）的输出端导通连接有循环泵（34），且循环泵（34）的输出端导通连接于第一流道（12）的输入端，循环泵（34）的底端设置有真空泵（35），真空泵（35）的输入端导通固定有连接管（36），且连接管（36）的另一端导通固定于清渣罐（31）的上表面。
10.根据权利要求9所述的固液分离满足废水循环使用的装置，其特征在于：所述池体（11）上固定连接有斜梯（4），斜梯（4）的一端固定连接有走道平台（41），且走道平台（41）安装于池体（11）的顶端，走道平台（41）上固定连接有护栏（42）。
发明内容
本发明的目的在于提供固液分离满足废水循环使用的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：固液分离满足废水循环使用的装置，包括处理池组件，所述处理池组件包括池体，池体内设置有第一流道，第一流道的输出端导通连接有第二流道，第二流道的输出端导通连接有第三流道，第三流道的输出端导通连接有第四流道，第一流道内固定连接有多个上隔板，上隔板的一侧设置有下隔板，且下隔板设置于上隔板的底端，第一流道、第二流道、第三流道和第四流道的输出端均安装有过滤组件。
优选的，所述过滤组件包括框体、滤网、导向条、传动辊、导轨、挡条、张紧辊、安装架、螺栓、缓流区、第一吸渣管、通孔、刮板、导向杆、限位螺母、弹簧、气管、喷嘴和电机，框体两端均套接有安装槽，且安装槽固定连接于池体内，框体内设置有滤网，滤网内套接有两个传动辊，且传动辊转动连接于框体内，框体上表面固定连接有电机，且电机的输出端固定连接于其中一个传动辊上，框体内设置有缓流区，缓流区内安装有刮板，且刮板设置于滤网的一侧外壁上，刮板的一侧设置有气管，且气管套接于滤网内。
优选的，所述刮板上固定连接有两个导向杆，导向杆的另一端均螺纹连接有限位螺母，且导向杆滑动连接于框体上，导向杆上套接有弹簧，且弹簧的一端固定连接于框体上，另一端固定连接于刮板上。
优选的，所述气管固定连接于框体内，气管上导通固定有多个喷嘴。
优选的，所述缓流区内设置有第一吸渣管，且第一吸渣管固定连接于框体内。
优选的，所述滤网的两端均固定连接有导向条，且导向条传动连接于传动辊上。
优选的，所述导向条上套接有导轨，且导轨固定连接于框体上。
优选的，两个所述传动辊的一侧均设置有两个挡条，且挡条固定连接于框体内，挡条的一侧设置有张紧辊，张紧辊上安装有安装架，安装架上固定连接有螺栓，且螺栓固定连接于框体内，两个挡条和两个张紧辊分别设置于滤网的两侧外壁上。
优选的，所述处理池组件的一侧设置有清渣组件，清渣组件包括清渣罐、滤筒、电动阀、循环泵、真空泵、连接管和第二吸渣管，且清渣罐设置于池体的一侧，清渣罐内安装有滤筒，且滤筒的输入端导通固定于第一吸渣管上，滤筒的输入端导通固定有多个第二吸渣管，且第一吸渣管和第二吸渣管上均开设有通孔，多个第二吸渣管分别固定连接于上隔板和下隔板上，清渣罐的下表面导通固定有电动阀，电动阀的输出端导通连接有循环泵，且循环泵的输出端导通连接于第一流道的输入端，循环泵的底端设置有真空泵，真空泵的输入端导通固定有连接管，且连接管的另一端导通固定于清渣罐的上表面。
优选的，所述池体上固定连接有斜梯，斜梯的一端固定连接有走道平台，且走道平台安装于池体的顶端，走道平台上固定连接有护栏。
与现有技术相比，本发明的有益效果是：本发明的处理池组件设计有多个流道，配合多级过滤组件，可以保证良好的固液分离效果；本发明的过滤组件设计有自清洁功能，无需人工清理维护，从而降低了人力成本，保证了废水处理效率；本发明的清渣组件利用负压抽吸分离出的杂物，实现废渣自动收集，方便清理，以此减少作业人员的工作量，降低劳动强度。
（发明人：王景来;张卫;周飞;冯文浩;张剑煌;罗鸿青;李成鑫;陈细华;林文锐;阙佛容）
