公布日：2023.10.13
申请日：2023.06.07
分类号：C02F1/40(2023.01)I
摘要
本发明涉及污水处理技术领域，具体地说，涉及基于悬浮物处理的污水环保处理设备及处理方法。其包括处理箱以及设置在处理箱一侧的回收箱，处理箱内具有处理室，回收箱内具有与处理室连通的回收室，回收室底部具有落料口，回收室位于处理室一侧靠近上方的位置；处理室的上方设置有悬浮物推进机构，悬浮物推进机构用于形成承载面，承载面兜住悬浮物由远离回收室的一侧向回收室推进。本发明中在悬浮物推进机构形成的承载面作用下，悬浮物由远离回收室的一侧向回收室推进，以使悬浮物进入回收室后，通过落料口排出，而且承载面借助顶面的支撑，使悬浮物高度抬升，避免悬浮物遗留在处理室内。
权利要求书

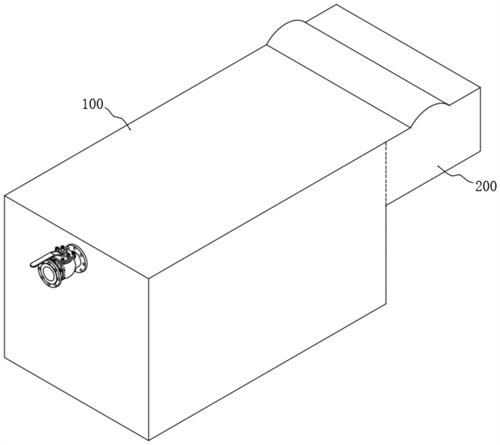

1.基于悬浮物处理的污水环保处理设备，其包括处理箱(100)以及设置在处理箱(100)一侧的回收箱(200)，所述处理箱(100)内具有处理室(100A)，所述回收箱(200)内具有与处理室(100A)连通的回收室(200A)，所述回收室(200A)底部具有落料口(200B)，其特征在于：所述回收室(200A)位于处理室(100A)一侧靠近上方的位置；所述处理室(100A)的上方设置有悬浮物推进机构(300)，所述悬浮物推进机构(300)用于形成承载面，所述承载面兜住悬浮物由远离回收室(200A)的一侧向回收室(200A)推进；所述回收室(200A)内接入处理室(100A)的一侧设置抬升座(210)，所述抬升座(210)的顶面由高处向处理室(100A)内倾斜；推进的过程中使承载面的底端落在顶面上，并借助顶面的支撑带动悬浮物高度抬升，以越过所述抬升座(210)，使悬浮物落至落料口(200B)内。
2.根据权利要求1所述的基于悬浮物处理的污水环保处理设备，其特征在于：所述悬浮物推进机构(300)由兜物件(310)和推进件(320)组成；所述推进件(320)设置在处理室(100A)内，用于带动兜物件(310)由远离回收室(200A)的一侧向抬升座(210)运动；所述推进件(320)还能带动所述兜物件(310)回位；所述兜物件(310)具有承载面。
3.根据权利要求2所述的基于悬浮物处理的污水环保处理设备，其特征在于：所述兜物件(310)包括连接板(311)和兜板(312)，所述兜板(312)的一侧与连接板(311)的一侧转动连接；所述连接板(311)在推进件(320)的带动下进行运动；所述连接板(311)和兜板(312)之间设置弹性板(313)，所述弹性板(313)用于对兜板(312)进行支撑，使兜板(312)具有一个基本姿态。
4.根据权利要求3所述的基于悬浮物处理的污水环保处理设备，其特征在于：基本姿态的兜板(312)在推进过程中的竖直方向上，以最大覆盖面兜住污水中的悬浮物。
5.根据权利要求3所述的基于悬浮物处理的污水环保处理设备，其特征在于：所述兜板(312)设置成网状结构，以形成一个网状的承载面。
6.根据权利要求3所述的基于悬浮物处理的污水环保处理设备，其特征在于：所述推进件(320)包括设置在处理室(100A)上方的滑道(321)；所述推进件(320)还包括移动体(322)，所述移动体(322)滑动连接在滑道(321)的下方；所述移动体(322)与连接板(311)固定连接，连接后使所述连接板(311)和兜板(312)的开口朝向抬升座(210)；所述移动体(322)与滑道(321)通过轮组进行连接，所述轮组由电机驱动。
7.根据权利要求3所述的基于悬浮物处理的污水环保处理设备，其特征在于：所述连接板(311)和兜板(312)两侧与处理室(100A)的内壁贴合；所述弹性板(313)为“V”形，“V”形的弹性板(313)具有两个端部，其中一个端部与连接板(311)固定连接，另一个端部与兜板(312)固定连接；所述弹性板(313)的长度与连接板(311)和兜板(312)相等，以对连接板(311)和兜板(312)之间形成空间的尾部进行封闭。
8.根据权利要求1所述的基于悬浮物处理的污水环保处理设备，其特征在于：所述抬升座(210)和回收箱(200)内壁之间具有一个通道口，所述通道口处设置转板(220)，所述转板(220)的顶面与抬升座(210)顶面齐平；所述转板(220)轴向的中间位置上设置转杆(221)，所述转板(220)转动连接在转杆(221)上；所述抬升座(210)上沿处设置支板(211)；所述回收箱(200)内壁上设置限制板(230)；所述限制板(230)和支板(211)采用柔性的方式阻碍转板(220)转动。
9.根据权利要求3所述的基于悬浮物处理的污水环保处理设备，其特征在于：所述连接板(311)对应弹性板(313)的位置开设有滑槽(311A)；所述弹性板(313)顶部突出，突出的部分与滑槽(311A)滑动连接；所述连接板(311)上设置电动推杆(314)，所述电动推杆(314)的伸出端与弹性板(313)突出部分连接。
10.用于权利要求1所述的污水环保处理设备的悬浮物处理方法，其特征在于，其包括如下方法步骤：步骤一、承载面由远离抬升座(210)的一侧向抬升座(210)推进；步骤二、承载面在推进的过程中，兜住悬浮物，并带动悬浮物靠近抬升座(210)；步骤三、在承载面接触到抬升座(210)顶面后，借助顶面的支撑，承载面兜住悬浮物进行抬升，直至越过抬升座(210)后，将兜住的悬浮物倾倒至落料口(200B)，再由落料口(200B)排出悬浮物。
发明内容
本发明的目的在于提供基于悬浮物处理的污水环保处理设备及处理方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明目的之一在于，提供了基于悬浮物处理的污水环保处理设备，其包括处理箱以及设置在处理箱一侧的回收箱，所述处理箱内具有处理室，所述回收箱内具有与处理室连通的回收室，所述回收室底部具有落料口，所述回收室位于处理室一侧靠近上方的位置；
所述处理室的上方设置有悬浮物推进机构，所述悬浮物推进机构用于形成承载面，所述承载面兜住悬浮物由远离回收室的一侧向回收室推进；
所述回收室内接入处理室的一侧设置抬升座，所述抬升座的顶面由高处向处理室内倾斜；
推进的过程中使承载面的底端落在顶面上，并借助顶面的支撑带动悬浮物高度抬升，以越过所述抬升座，使悬浮物落至落料口内。
作为本技术方案的进一步改进，所述悬浮物推进机构由兜物件和推进件组成；
所述推进件设置在处理室内，用于带动兜物件由远离回收室的一侧向抬升座运动；
所述推进件还能带动所述兜物件回位；
所述兜物件具有承载面。
作为本技术方案的进一步改进，所述兜物件包括连接板和兜板，所述兜板的一侧与连接板的一侧转动连接；
所述连接板在推进件的带动下进行运动；
所述连接板和兜板之间设置弹性板，所述弹性板用于对兜板进行支撑，使兜板具有一个基本姿态。
作为本技术方案的进一步改进，基本姿态的兜板在推进过程中的竖直方向上，以最大覆盖面兜住污水中的悬浮物。
作为本技术方案的进一步改进，所述兜板设置成网状结构，以形成一个网状的承载面。
作为本技术方案的进一步改进，所述推进件包括设置在处理室上方的滑道；
所述推进件还包括移动体，所述移动体滑动连接在滑道的下方；
所述移动体与连接板固定连接，连接后使所述连接板和兜板的开口朝向抬升座；
所述移动体与滑道通过轮组进行连接，所述轮组由电机驱动。
作为本技术方案的进一步改进，所述连接板和兜板两侧与处理室的内壁贴合；
所述弹性板为“V”形，“V”形的弹性板具有两个端部，其中一个端部与连接板固定连接，另一个端部与兜板固定连接；
所述弹性板的长度与连接板和兜板相等，以对连接板和兜板之间形成空间的尾部进行封闭。
作为本技术方案的进一步改进，所述抬升座和回收箱内壁之间具有一个通道口，所述通道口处设置转板，所述转板的顶面与抬升座顶面齐平；
所述转板轴向的中间位置上设置转杆，所述转板转动连接在转杆上；
所述抬升座上沿处设置支板；
所述回收箱内壁上设置限制板；
所述限制板和支板采用柔性的方式阻碍转板转动。
作为本技术方案的进一步改进，所述连接板对应弹性板的位置开设有滑槽；
所述弹性板顶部突出，突出的部分与滑槽滑动连接；
所述连接板上设置电动推杆，所述电动推杆的伸出端与弹性板突出部分连接。
本发明目的之二在于，提供了用于污水环保处理设备的悬浮物处理方法，其包括如下方法步骤：
步骤一、承载面由远离抬升座的一侧向抬升座推进；
步骤二、承载面在推进的过程中，兜住悬浮物，并带动悬浮物靠近抬升座；
步骤三、在承载面接触到抬升座顶面后，借助顶面的支撑，承载面兜住悬浮物进行抬升，直至越过抬升座后，将兜住的悬浮物倾倒至落料口，再由落料口排出悬浮物。
与现有技术相比，本发明的有益效果：
1、该基于悬浮物处理的污水环保处理设备及处理方法中，在悬浮物推进机构形成的承载面作用下，悬浮物由远离回收室的一侧向回收室推进，以使悬浮物进入回收室后，通过落料口排出，而且承载面借助顶面的支撑，使悬浮物高度抬升，避免悬浮物遗留在处理室内。
2、该基于悬浮物处理的污水环保处理设备及处理方法中，兜板会脱离抬升座再挤压转板，当挤压力达到支板的弹性限度后，转板发生转动，且具有一个初始动能；转动后兜板快速回落，这时候兜板撞击支板，在撞击产生的震动作用下，提高了兜板上悬浮物脱离的质量，避免悬浮物卡在或者粘附在兜板上，而后具有初始动能的转板再突破限制板，但不能够再突破支板，最后兜物件回位后，转板又保持在初始位置。
3、该基于悬浮物处理的污水环保处理设备及处理方法中，连接板对应弹性板的位置开设有滑槽，且弹性板顶部突出的部分与滑槽滑动连接，然后在连接板上设置电动推杆，电动推杆的伸出端与弹性板突出部分连接，以推动弹性板整体下移，从而进一步扩大兜板推进时，在竖向上覆盖到的面积。
（发明人：李治俊）
