公布日：2023.12.29
申请日：2023.10.16
分类号：B01F27/25(2022.01)I;B01F27/112(2022.01)I;B01F27/61(2022.01)I;B01F35/60(2022.01)I;B01F101/00(2022.01)N
摘要
本发明公开一种高集成度的潜水推流器，包括安装支架、驱动单元、传动单元和推流单元，以安装支架为整个推流器的承载基础，通过驱动单元和传动单元来将位于污水水面以上的动力传递到位于污水底层的推流单元上。本申请中的安装支架为斜边朝下的直角三角形，从而使得电机和传动轴能够进行倾斜安装，便于带动搅拌轴和搅拌叶片以倾斜角度进入到污水中的污泥处，既能够放置垂直进入式存在的较大阻力，还能够通过多个搅拌轴同时对污泥进行推流，有助于实现污泥的充分随污水推流，并且该装置具有维修方便、故障率低的效果。
权利要求书

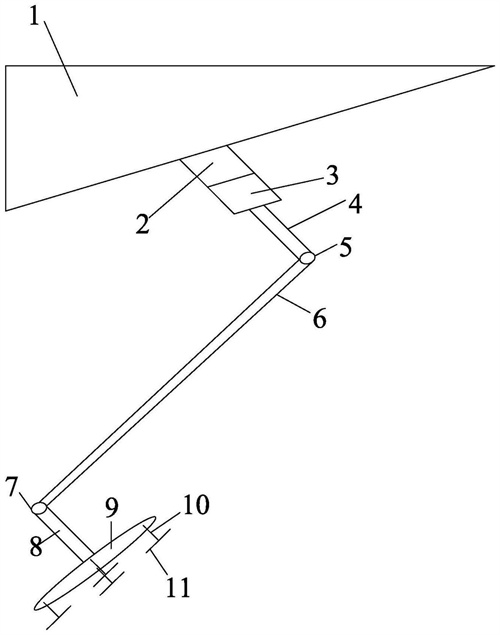

1.一种高集成度的潜水推流器，其特征在于：包括安装支架，所述安装支架包括支架主体，所述支架主体的截面为直角三角形，所述支架主体的斜边朝下设置；以及驱动单元，所述驱动单元包括电机和减速器，所述安装支架的底部斜边上安装有所述电机，所述电机的输出端连接所述减速器；以及传动单元，所述传动单元包括第一传动轴、第二传动轴和链条组件，所述减速器的输出端与所述第一传动轴传动连接，所述第一传动轴和第二传动轴均倾斜设置，所述第二传动轴位于所述第一传动轴的下方，所述第一传动轴与第二传动轴通过所述链条组件传动连接；以及推流单元，所述推流单元包括凸轮和搅拌轴，所述凸轮的中心位置装配在所述第二传动轴上，所述凸轮上设置有多个所述搅拌轴，所述搅拌轴上装配有搅拌叶片。
2.根据权利要求1所述的高集成度的潜水推流器，其特征在于：所述安装支架的支架主体底部装配有安装板，所述驱动单元安装在所述安装板上，所述支架主体与安装板之间设置有垫板。
3.根据权利要求2所述的高集成度的潜水推流器，其特征在于：根据污泥的深度及稠度选择不同倾斜角度的所述垫板装配在所述支架主体与安装板之间。
4.根据权利要求1所述的高集成度的潜水推流器，其特征在于：所述第一传动轴的第一端与所述减速器的输出端传动连接。
5.根据权利要求1所述的高集成度的潜水推流器，其特征在于：所述安装板上安装有第一箱体，所述电机、减速器和第一传动轴均装配在所述第一箱体内；所述第一箱体的底部固定连接有第二箱体，所述链条组件位于所述第二箱体内；所述第二箱体的底部固定有第三箱体，所述第二传动轴装配在所述第三箱体内，所述第一箱体、第二箱体和第三箱体的内腔相连通。
6.根据权利要求5所述的高集成度的潜水推流器，其特征在于：所述凸轮上，以凸轮的中心点为原点，位于原点的四个方向上分别设置有一根搅拌轴，所述搅拌轴靠近所述凸轮的边缘设置。
7.根据权利要求6所述的高集成度的潜水推流器，其特征在于：所述第二传动轴的外端外端伸出所述第三箱体外，所述第二传动轴的外端部装配有所述凸轮，四个所述搅拌轴上安装的搅拌叶片的规格相同或不同。
8.根据权利要求1所述的高集成度的潜水推流器，其特征在于：所述支架主体和驱动单元设置于污水池的水面以上。
9.根据权利要求4所述的高集成度的潜水推流器，其特征在于：所述链条组件包括第一链轮、第二链轮和链条，所述第一传动轴的第二端装配有第一链轮，所述第二传动轴上装配有第二链轮，所述第一链轮与第二链轮之间通过所述链条传动连接。
发明内容
本发明的目的是提供一种高集成度的潜水推流器，以解决上述现有技术存在的问题，能够在污水池中有水的条件下进行安装和拆卸的潜水推流器，并且具有维修方便、故障率低以及能够充分对污水和污泥进行搅拌流动的效果。
为实现上述目的，本发明提供了如下方案：本发明提供一种高集成度的潜水推流器，包括
安装支架，所述安装支架包括支架主体，所述支架主体的截面为直角三角形，所述支架主体的斜边朝下设置；以及
驱动单元，所述驱动单元包括电机和减速器，所述安装支架的底部斜边上安装有所述电机，所述电机的输出端连接所述减速器；以及
传动单元，所述传动单元包括第一传动轴、第二传动轴和链条组件，所述减速器的输出端与所述第一传动轴传动连接，所述第一传动轴和第二传动轴均倾斜设置，所述第二传动轴位于所述第一传动轴的下方，所述第一传动轴与第二传动轴通过所述链条组件传动连接；以及
推流单元，所述推流单元包括凸轮和搅拌轴，所述凸轮的中心位置装配在所述第二传动轴上，所述凸轮上设置有多个所述搅拌轴，所述搅拌轴上装配有搅拌叶片。
优选地，所述安装支架的支架主体底部装配有安装板，所述驱动单元安装在所述安装板上，所述支架主体与安装板之间设置有垫板。
优选地，根据污泥的深度及稠度选择不同倾斜角度的所述垫板装配在所述支架主体与安装板之间。
优选地，所述第一传动轴的第一端与所述减速器的输出端传动连接。
优选地，所述安装板上安装有第一箱体，所述电机、减速器和第一传动轴均装配在所述第一箱体内；所述第一箱体的底部固定连接有第二箱体，所述链条组件位于所述第二箱体内；所述第二箱体的底部固定有第三箱体，所述第二传动轴装配在所述第三箱体内，所述第一箱体、第二箱体和第三箱体的内腔相连通。
优选地，所述凸轮上，以凸轮的中心点为原点，位于原点的四个方向上分别设置有一根搅拌轴，所述搅拌轴靠近所述凸轮的边缘设置。
优选地，所述第二传动轴的外端外端伸出所述第三箱体外，所述第二传动轴的外端部装配有所述凸轮，四个所述搅拌轴上安装的搅拌叶片的规格相同或不同。
优选地，所述支架主体和驱动单元设置于污水池的水面以上。
优选地，所述链条组件包括第一链轮、第二链轮和链条，所述第一传动轴的第二端装配有第一链轮，所述第二传动轴上装配有第二链轮，所述第一链轮与第二链轮之间通过所述链条传动连接。
本发明相对于现有技术取得了以下有益技术效果：
本发明中的高集成度的潜水推流器，包括安装支架、驱动单元、传动单元和推流单元，以安装支架为整个推流器的承载基础，通过驱动单元和传动单元来将位于污水水面以上的动力传递到位于污水底层的推流单元上。本申请中的安装支架为斜边朝下的直角三角形，从而使得电机和传动轴能够进行倾斜安装，便于带动搅拌轴和搅拌叶片以倾斜角度进入到污水中的污泥处，既能够放置垂直进入式存在的较大阻力，还能够通过多个搅拌轴同时对污泥进行推流，有助于实现污泥的充分随污水推流，并且该装置具有维修方便、故障率低的效果。
（发明人：常静;张成华;常青）
