公布日：2023.01.31
申请日：2022.09.20
分类号：C02F11/13(2019.01)I
摘要
本发明涉及污泥处理装置领域，具体为一种污泥干化装置及其使用方法，其包括底板、转筒、导料板、支撑板c、加热筒、支撑杆和螺旋送料板；底板上设置两组支撑板a；转筒与支撑板a转动连接，转筒左侧封闭且设置进料口，底板上设置有对转筒加热的加热组件a；导料板倾斜设置在底板；支撑板c设置在底板上，支撑板c左侧面水平且转动设置筒体a，筒体a左端设置筒体b；加热筒通过支撑杆与支撑板c连接，加热筒外壁与筒体b内壁贴合，支撑板c上设置有对加热筒内的导热液体加热的加热组件b；螺旋送料板设置在筒体b上。本发明中，热介质众多，且转筒和螺旋送料板还会转动，提高了污泥与热介质的接触面积，提高了污泥的干化效率和干化效果。
权利要求书

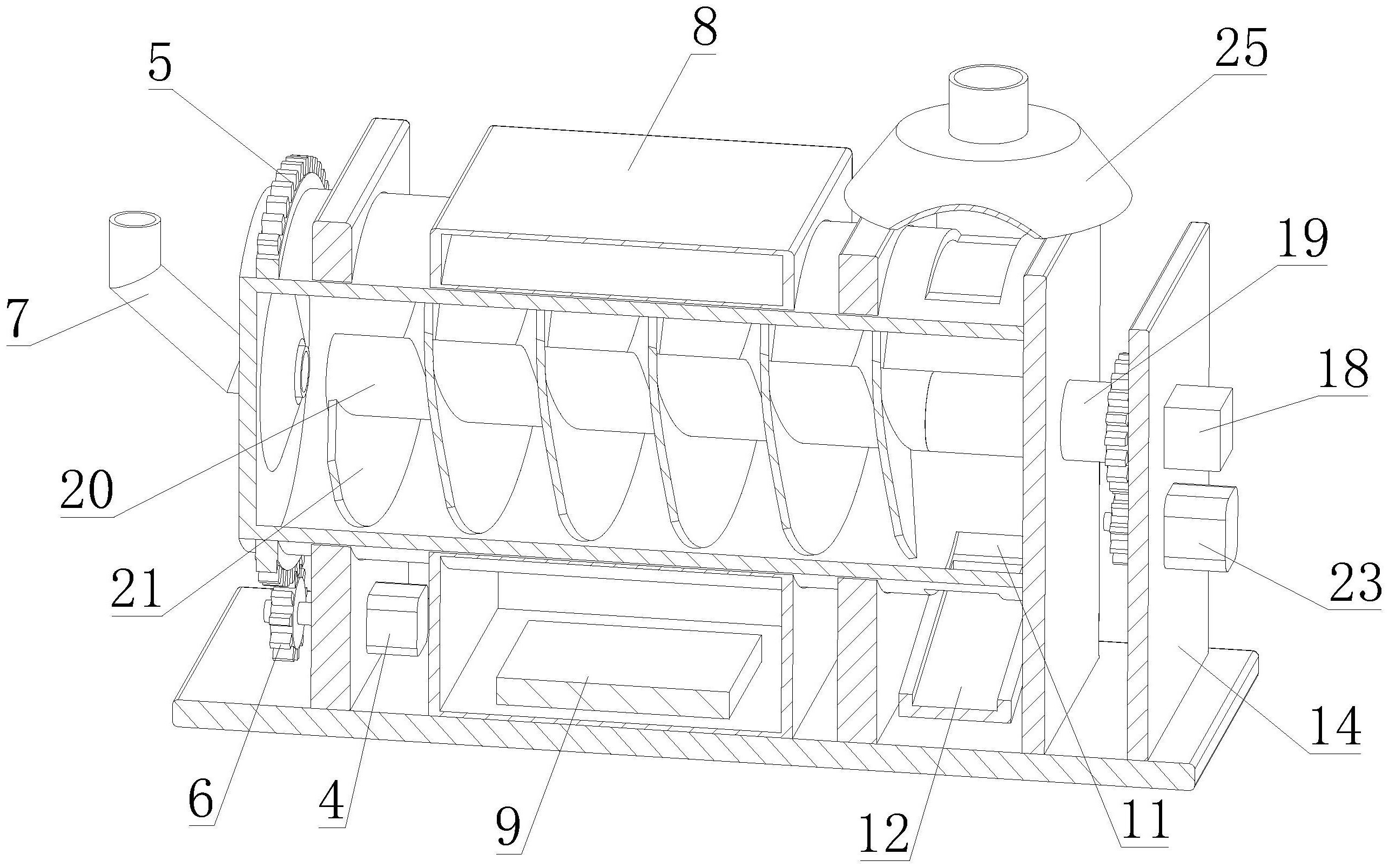

1.一种污泥干化装置，其特征在于，包括底板(1)、转筒(3)、导料板(12)、支撑板b(13)、支撑板c(14)、加热筒(15)、支撑杆(17)和螺旋送料板(21)；底板(1)上竖直设置两组支撑板a(2)；转筒(3)穿过两组支撑板a(2)，转筒(3)与支撑板a(2)转动连接，转筒(3)左侧封闭且设置进料口，转筒(3)右侧顶部和底部分别设置条形槽a(10)和条形槽b(11)，支撑板a(2)上设置有带动转筒(3)转动的动力组件a，底板(1)上设置有对转筒(3)加热的加热组件a，加热组件a位于两组支撑板a(2)之间；导料板(12)倾斜设置在底板(1)，导料板(12)位于条形槽b(11)下方；支撑板b(13)设置在底板(1)上且位于支撑板a(2)和支撑板c(14)之间，转筒(3)与支撑板b(13)接触；支撑板c(14)设置在底板(1)上，支撑板c(14)左侧面水平且转动设置筒体a(19)，筒体a(19)左端同轴设置筒体b(20)，筒体b(20)位于转筒(3)内，支撑板c(14)上设置有带动筒体a(19)转动的动力组件b；加热筒(15)通过支撑杆(17)与支撑板c(14)连接，加热筒(15)和支撑杆(17)均位于筒体a(19)内，加热筒(15)外壁与筒体b(20)内壁贴合，加热筒(15)两端封闭且内部含有导热液体，支撑板c(14)上设置有对加热筒(15)内的导热液体加热的加热组件b；螺旋送料板(21)设置在筒体b(20)上，螺旋送料板(21)位于转筒(3)内。
2.根据权利要求1所述的污泥干化装置，其特征在于，动力组件a包括电机a(4)、环形齿圈a(5)和齿轮a(6)；环形齿圈a(5)设置在转筒(3)外周壁上，环形齿圈a(5)位于支撑板a(2)左侧；电机a(4)设置在支撑板a(2)上；齿轮a(6)设置在电机a(4)的输出轴上，齿轮a(6)与环形齿圈a(5)啮合。
3.根据权利要求1所述的污泥干化装置，其特征在于，加热组件a包括加热箱(8)和加热装置(9)；加热箱(8)设置在底板(1)上，加热箱(8)位于两组支撑板a(2)之间，加热箱(8)上贯穿设置导热筒，转筒(3)穿过导热筒，转筒(3)外壁与导热筒内壁贴合，加热箱(8)内含有导热液体，加热装置(9)设置在加热箱(8)底部内壁上。
4.根据权利要求1所述的污泥干化装置，其特征在于，动力组件b包括环形齿圈b(22)、电机b(23)和齿轮b(24)；环形齿圈b(22)设置在筒体a(19)外周壁上；电机b(23)设置在支撑板c(14)上；齿轮b(24)设置在电机b(23)的输出轴上，齿轮b(24)与环形齿圈b(22)啮合。
5.根据权利要求1所述的污泥干化装置，其特征在于，筒体b(20)为热的良导体，筒体a(19)为热的不良导体。
6.根据权利要求1所述的污泥干化装置，其特征在于，加热组件b包括U型加热管(16)和通电装置(18)；通电装置(18)设置在支撑板c(14)上，通电装置(18)与U型加热管(16)电性连接，U型加热管(16)伸入加热筒(15)内。
7.根据权利要求1所述的污泥干化装置，其特征在于，还包括进泥管(7)和风罩(25)，进泥管(7)出料端插入穿过进料口伸入转筒(3)内，风罩(25)位于条形槽a(10)正上方，风罩(25)与抽风装置连接。
8.一种根据权利要求1所述的污泥干化装置的使用方法，其特征在于，包括以下步骤：S1、启动动力组件a、加热组件a、动力组件b和加热组件b；S2、污泥从进泥口进入转筒(3)内，污泥与热的转筒(3)以及热的筒体b(20)接触，使其中的水分快速蒸发；S3、螺旋送料板(21)带动污泥向右移动，最后干化的污泥从条形槽a(10)和条形槽b(11)排出落到导料板(12)上；S4、干化的污泥从导料板(12)滑落下去进行统一收集。
发明内容
本发明目的是针对背景技术中存在污泥与热介质接触面积小的问题，提出一种污泥干化装置及其使用方法。
一方面，本发明提出一种污泥干化装置，包括底板、转筒、导料板、支撑板b、支撑板c、加热筒、支撑杆和螺旋送料板；
底板上竖直设置两组支撑板a；转筒穿过两组支撑板a，转筒与支撑板a转动连接，转筒左侧封闭且设置进料口，转筒右侧顶部和底部分别设置条形槽a和条形槽b，支撑板a上设置有带动转筒转动的动力组件a，底板上设置有对转筒加热的加热组件a，加热组件a位于两组支撑板a之间；导料板倾斜设置在底板，导料板位于条形槽b下方；
支撑板b设置在底板上且位于支撑板a和支撑板c之间，转筒与支撑板b接触；支撑板c设置在底板上，支撑板c左侧面水平且转动设置筒体a，筒体a左端同轴设置筒体b，筒体b位于转筒内，支撑板c上设置有带动筒体a转动的动力组件b；加热筒通过支撑杆与支撑板c连接，加热筒和支撑杆均位于筒体a内，加热筒外壁与筒体b内壁贴合，加热筒两端封闭且内部含有导热液体，支撑板c上设置有对加热筒内的导热液体加热的加热组件b；螺旋送料板设置在筒体b上，螺旋送料板位于转筒内。
优选的，动力组件a包括电机a、环形齿圈a和齿轮a；环形齿圈a设置在转筒外周壁上，环形齿圈a位于支撑板a左侧；电机a设置在支撑板a上；齿轮a设置在电机a的输出轴上，齿轮a与环形齿圈a啮合。
优选的，加热组件a包括加热箱和加热装置；加热箱设置在底板上，加热箱位于两组支撑板a之间，加热箱上贯穿设置导热筒，转筒穿过导热筒，转筒外壁与导热筒内壁贴合，加热箱内含有导热液体，加热装置设置在加热箱底部内壁上。
优选的，动力组件b包括环形齿圈b、电机b和齿轮b；环形齿圈b设置在筒体a外周壁上；电机b设置在支撑板c上；齿轮b设置在电机b的输出轴上，齿轮b与环形齿圈b啮合。
优选的，筒体b为热的良导体，筒体a为热的不良导体。
优选的，加热组件b包括U型加热管和通电装置；通电装置设置在支撑板c上，通电装置与U型加热管电性连接，U型加热管伸入加热筒内。
优选的，还包括进泥管和风罩，进泥管出料端插入穿过进料口伸入转筒内，风罩位于条形槽a正上方，风罩与抽风装置连接。
另一方面，本发明提出一种污泥干化装置的使用方法，包括以下步骤：S1、启动动力组件a、加热组件a、动力组件b和加热组件b；S2、污泥从进泥口进入转筒内，污泥与热的转筒以及热的筒体b接触，使其中的水分快速蒸发；S3、螺旋送料板带动污泥向右移动，最后干化的污泥从条形槽a和条形槽b排出落到导料板上；S4、干化的污泥从导料板滑落下去进行统一收集。
与现有技术相比，本发明具有如下有益的技术效果：热介质包括转筒、筒体b以及螺旋送料板，且转筒和螺旋送料板还在不停转动，大大提高了污泥与热介质的接触面积，提高了污泥的干化效率和干化效果。
（发明人：吴伟锋;何辉;郑湘芸;杨之奂;曹祝军;张丽）
