公布日：2023.02.03
申请日：2022.09.05
分类号：E02F3/88(2006.01)I;E02F5/28(2006.01)I;E02F7/00(2006.01)I;E02F7/10(2006.01)I
摘要
本发明涉及淤泥处理技术领域，公开了一种河道淤泥处理系统及其处理方法，其处理系统包括环保型绞吸船，环保型绞吸船的出泥口通过吸泥管连接接力泵船，接力泵船的出泥端通过多节水上输泥管与放置在岸上的多节地面输泥管一端相连，地面输泥管的另一端与处理机构相连，通过设置筛分平台以及在筛分平台内部的采样槽，可对经过沉淀池进行初次沉淀后的污泥经过二次沉淀后进入到均质池中进行处理，并通过泥浆检测仪对从沉淀池过来的泥浆进行检测，保证泥浆浓度达到设定值后方能进入均质池中进行处理，保证其经济性达到最佳，通过设置均质池，在均质池的顶部设有多个搅拌杆，可通过搅拌杆对均质池内部的罐体进行搅拌，进而保证泥浆与药剂加快混合。
权利要求书
1.一种河道淤泥处理系统，其特征在于，包括：环保型绞吸船，环保型绞吸船的出泥口通过吸泥管连接接力泵船，接力泵船的出泥端通过多节水上输泥管与放置在岸上的多节地面输泥管(6)一端相连，地面输泥管(6)的另一端与处理机构相连；所述处理机构包括筛分机(5)，筛分机(5)顶部的入料口与地面输泥管(6)相连，筛分机(5)的端面设有杂物出口，杂物出口连接杂物管(7)，与杂物出口相垂直的端面设有粗出料口与细出料口，粗出料口通过连接抽沙泵(9)的出沙管(8)与沉沙池相连，所述细出料口通过连接出泥泵(11)的出泥管(10)与沉淀池相连，沉淀池的底部出泥口通过泥浆泵连接泥浆管(15)，泥浆管(15)的一端连接筛分平台(14)，泥浆管(15)的一端连接有电磁阀，筛分平台(14)的内部设有采样槽(19)，采样槽(19)的端面通过带有采样电磁阀的采样管(21)连接泥浆管(15)，采样槽(19)内部设有可对泥浆浓度进行检测的泥浆检测仪(20)的检测端，泥浆检测仪(20)上部固定在采样槽(19)的顶部，筛分平台(14)内部的底端设有带有筛分孔(17)的筛分板(16)，筛分平台(14)的底部通过出浆管连接可对筛分后的泥浆进行处理的均质池(12)，均质池(12)的一端端面通过带有药剂加药泵的药剂管与储存药剂的储罐相连，均质池(12)的另一端面连接多根带有抽浆泵的抽浆管，抽浆管的另一端与板框压滤机的进料口相连，板框压滤机的污泥出料口的下方设有传送带的一端，传送带的另一端设置在堆放点的上方，所述板框压滤机通过多根带有进气泵的进气管连接多个空气罐，空气罐设置在均质池(12)的一侧；采样槽(19)的底部设有污泥口，所述污泥口通过一号污泥管与一号污泥泵连接污泥槽，污泥槽通过管道连接沉淀池，污泥口通过二号污泥管与二号污泥泵连接均质池(12)；沉淀池的上部通过溢流槽连接净化池，净化池与沉沙池的上部通过引流槽相连，净化池的出水端与尾水池相连，尾水池的出水端与生态保障池相连，生态保障池的出水端与河道相连。
2.根据权利要求1所述的一种河道淤泥处理系统，其特征在于，所述净化池的一侧设有净化药罐，净化药罐的底端通过加药电磁阀连接加药管，加药管设置在净化池的上方。
3.根据权利要求1所述的一种河道淤泥处理系统，其特征在于，所述均质池(12)的结构为倒“L”型的箱体，均质池(12)的内部设有多个搅拌杆，搅拌杆的顶部通过联轴器连接搅拌电机(13)，搅拌电机(13)设置在均质池(12)的顶部。
4.根据权利要求1所述的一种河道淤泥处理系统，其特征在于，所述均质池(12)的一端端面通过带有粉末加药泵的加粉管与储存药粉的粉末储罐相连。
5.根据权利要求1所述的一种河道淤泥处理系统，其特征在于，所述筛分平台的底部设有垃圾出口，垃圾出口的内部设有可转动的挡板(18)，垃圾出口的底部连接回收管。
6.一种河道淤泥的处理方法，其特征在于，具体步骤为：步骤一：环保型绞吸船移动至将要清淤的位置进行吸取污泥，并将吸取后的污泥吸取管传输给接力泵，接力泵船将输送来的污泥通过出泥端，经过水上输泥管以及地面输泥管(6)送入到筛分机(5)的内部；步骤二：污泥在筛分机(5)上进行筛分，将污泥分为垃圾、较粗颗粒的污泥以及剩余污泥，通过筛分机(5)的杂物出口将筛分后的垃圾排出，较粗颗粒的污泥通过抽沙泵(9)进入到沉沙池中，剩余污泥通过输泥泵进入到沉淀池中；步骤三：输送来的污泥在沉淀池中进行沉淀，并在沉淀池的前端投加PAC药剂让泥水分离，在沉淀池后端投加PAM药剂将泥浆絮凝，处理后的污泥的表层水通过溢流槽溢流至净化池进行净化处理，底层污泥的泥浆则通过泥浆泵送至筛分平台(14)进行下一步筛分处理；步骤四：在泥浆通过泥浆管(15)进入到筛分平台(14)时，首先通过采样管(21)将泥浆引流至采样槽(19)通过泥浆检测仪(20)对泥浆浓度进行检测，当泥浆浓度大于设定值时，打开电磁阀，将泥浆流入到筛分板(16)上，通过筛分板(16)进行筛分，将筛分后的泥浆进入到均质池中进行处理；步骤五：通过药剂加药泵向均质池中加入药剂，对泥浆进行处理，并通过搅拌杆对均质池的泥浆进行搅拌，使药剂与泥浆加快混合，通过抽浆泵将混合后的泥浆抽入到板框压滤机中；步骤六：通过板框压滤机将污泥中的毛细水挤压出来、脱水固结，最终成为泥饼成品，泥饼成品通过传送带传送到堆放点，板框压滤机产生的毛细水通过管道流入到净化池中；步骤七：将堆放点的泥饼成品通过环保型渣土车外运至处置中心进行资源化处理。
7.根据权利要求6所述的一种河道淤泥的处理方法，其特征在于，步骤二中的沉沙池中的粗污泥经过一段时间沉淀后，通过运输车辆外运至沙粒处置中心进行资源化处理。
8.根据权利要求6所述的一种河道淤泥的处理方法，其特征在于，步骤三中的加入PAC与PAM前需要进行淤泥絮凝浓缩药剂浓度梯度试验，以确定最适宜药剂浓度。
9.根据权利要求6所述的一种河道淤泥的处理方法，其特征在于，对尾水池末端的水体进行取样检测，达标后方可外排，并可将末端检测合格的余水引致板框压滤机，充当冲洗用水。
发明内容
为解决上述技术问题，本发明提供一种河道淤泥处理系统及其处理方法。
本发明提出一种河道淤泥处理系统，其特征在于，包括：环保型绞吸船，环保型绞吸船的出泥口通过吸泥管连接接力泵船，接力泵船的出泥端通过多节水上输泥管与放置在岸上的多节地面输泥管一端相连，地面输泥管的另一端与处理机构相连；
所述处理机构包括筛分机，筛分机顶部的入料口与地面输泥管相连，筛分机的端面设有杂物出口，杂物出口连接杂物管，与杂物出口相垂直的端面设有粗出料口与细出料口，粗出料口通过连接抽沙泵的出沙管与沉沙池相连，所述细出料口通过连接出泥泵的出泥管与沉淀池相连，沉淀池的底部出泥口通过泥浆泵连接泥浆管，泥浆管的一端连接筛分平台，泥浆管的一端连接有电磁阀，筛分平台的内部设有采样槽，采样槽的端面通过带有采样电磁阀的采样管连接泥浆管，采样槽内部设有可对泥浆浓度进行检测的泥浆检测仪的检测端，泥浆检测仪上部固定在采样槽的顶部，筛分平台内部的底端设有带有筛分孔的筛分板，筛分平台的底部通过出浆管连接可对筛分后的泥浆进行处理的均质池，均质池的一端端面通过带有药剂加药泵的药剂管与储存药剂的储罐相连，均质池的另一端面连接多根带有抽浆泵的抽浆管，抽浆管的另一端与板框压滤机的进料口相连，板框压滤机的污泥出料口的下方设有传送带的一端，传送带的另一端设置在堆放点的上方；
采样槽的底部设有污泥口，所述污泥口分别通过一号污泥管与一号污泥泵连接污泥槽，污泥槽通过管道连接沉淀池，污泥口通过二号污泥管与二号污泥泵连接均质池；
沉淀池的上部通过溢流槽连接净化池，净化池与沉沙池的上部通过引流槽相连，净化池的出水端与尾水池相连，尾水池的出水端与生态保障池相连，生态保障池的出水端与河道相连，
优选的，所述水上输泥管包括钢材质制成的管体一，管体一通过法兰连接胶材质制成的管体二，管体一的底部安装有可提供浮力的浮体，所述地面输泥管的材质为UPVC，地面输泥管之间通过胶合连接。
优选的，所述均质池的结构为倒“L”型的箱体，均质池的内部设有多个搅拌杆，搅拌杆的顶部通过联轴器连接搅拌电机，搅拌电机设置在均质池的顶部。
优选的，所述板框压滤机通过多根带有进气泵的进气管连接多个空气罐，空气罐设置在均质池的一侧。
优选的，所述均质池的一端端面通过带有粉末加药泵的加粉管与储存药粉的粉末储罐相连。
优选的，所述净化池的一侧设有净化药罐，净化药罐的底端通过加药电磁阀连接加药管，加药管设置在净化池的上方。

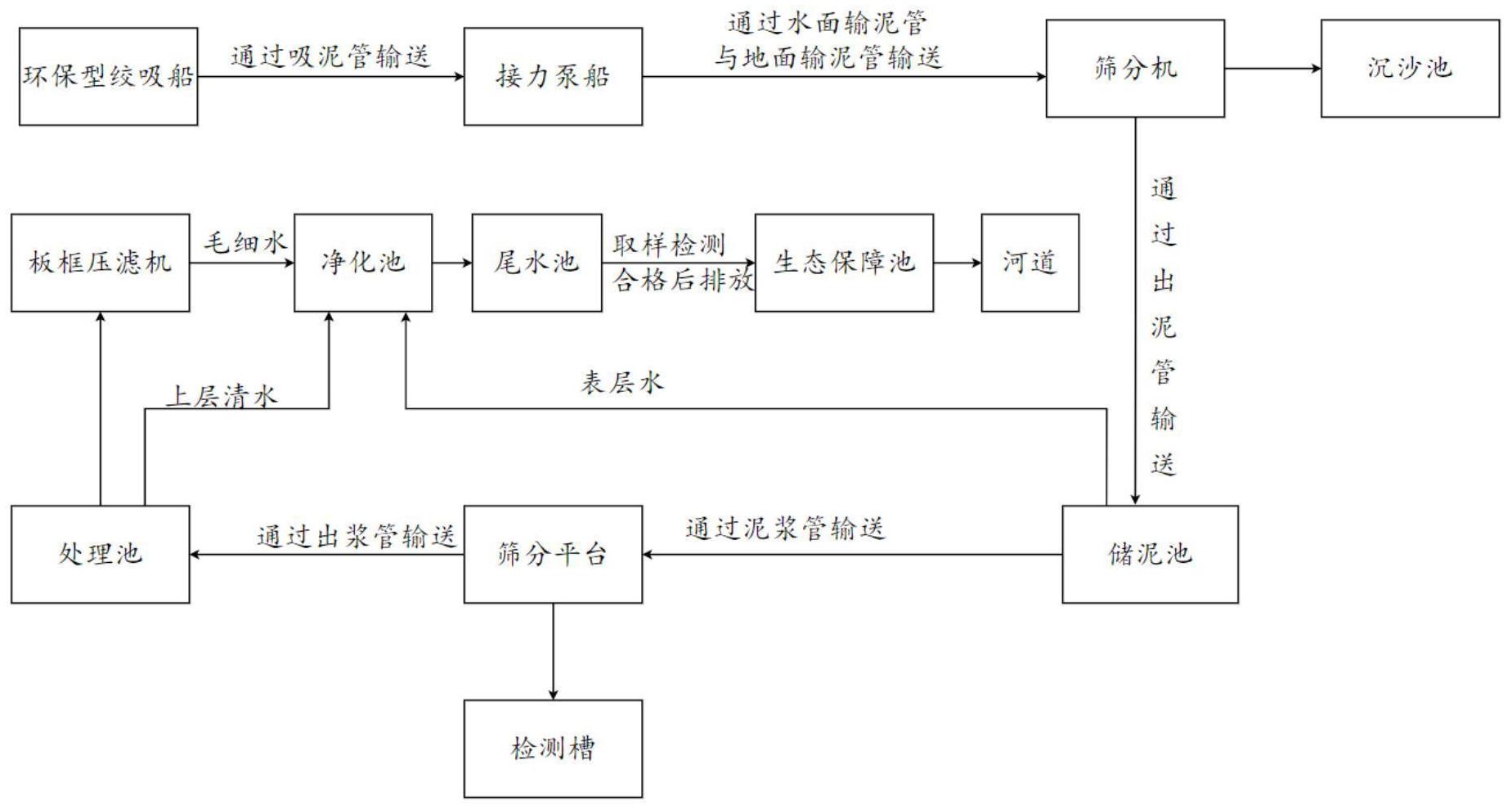

一种河道淤泥的处理方法，其特征在于，具体步骤为：
步骤一：环保型绞吸船移动至将要清淤的位置进行吸取污泥，并将吸取后的污泥吸取管传输给接力泵，接力泵船将输送来的污泥通过出泥端，经过水上输泥管以及地面输泥管送入到筛分机的内部；
步骤二：污泥在筛分机上进行筛分，将污泥分为垃圾、较粗颗粒的污泥以及剩余污泥，通过筛分机的杂物出口将筛分后的垃圾排出，较粗颗粒的污泥通过抽沙泵进入到沉沙池中，剩余污泥通过输泥泵进入到沉淀池中；
步骤三：输送来的污泥在沉淀池中进行沉淀，并在沉淀池的前端投加PAC药剂让泥水分离，在沉淀池后端投加PAM药剂将泥浆絮凝，处理后的污泥的表层水通过溢流槽溢流至净化池进行净化处理，底层污泥的泥浆则通过泥浆泵送至筛分平台进行下一步筛分处理；
步骤四：在泥浆通过泥浆管进入到筛分平台时，首先通过采样管将泥浆引流至采样槽通过泥浆检测仪对泥浆浓度进行检测，当泥浆浓度大于设定值时，打开电磁阀，将泥浆流入到筛分板上，通过筛分板进行筛分，将筛分后的泥浆进入到均质池中进行处理；
步骤五：通过药剂加药泵向均质池中加入药剂，对泥浆进行处理，并通过搅拌杆对均质池的泥浆进行搅拌，使药剂与泥浆加快混合，通过抽浆泵将混合后的泥浆抽入到板框压滤机中
步骤六：通过板框压滤机将污泥中的毛细水挤压出来、脱水固结，最终成为泥饼成品，泥饼成品通过传送带传送到堆放点，板框压滤机产生的毛细水通过管道流入到净化池中；
步骤七：将堆放点的泥饼成品通过环保型渣土车外运至处置中心进行资源化处理。
优选的，步骤二中的沉沙池中的粗污泥经过一段时间沉淀后，通过运输车辆外运至沙粒处置中心进行资源化处理。
优选的，步骤三中的加入PAC与PAM前需要进行淤泥絮凝浓缩药剂浓度梯度试验，以确定最适宜药剂浓度。
优选的，对生态保障池末端的水体进行取样检测，达标后方可外排，并可将末端检测合格的余水引致板框压滤机，充当冲洗用水。
与相关技术相比较，本发明提供的一种河道淤泥处理系统及其处理方法具有如下有益效果：
1、本发明通过设置筛分平台以及在筛分平台内部采样槽，可对经过沉淀池进行初次沉淀后的污泥经过二次沉淀后进入到均质池中进行处理，并通过泥浆检测仪对从沉淀池过来的泥浆进行检测，保证泥浆浓度达到设定值后方能进入均质池中进行处理，保证其经济性达到最佳；
2、本发明通过设置均质池、在均质池的顶部设有多个搅拌杆，可通过搅拌杆对均质池内部的罐体进行搅拌，进而保证泥浆与药剂加快混合，以及将泥浆搅拌的更加的均匀，对泥浆进行二次絮凝处理，保证了输送至板框压滤机的泥浆流量与浓度稳定，使得板框压滤机出泥量与出泥含水率稳定可控；
3、本发明通过设置空气罐，将板框压滤机的动力改为空气压缩，可有效提高板框压滤机的压滤效率，进而降低处理成本。
（发明人：黄伟;诸青;文命初;王福章;汪贵成;柳佳聪;姜亚秋;曹连山;王博;胡伟声;徐毅峰;李骥）
