公布日：2023.04.04
申请日：2022.11.25
分类号：C02F1/04(2006.01)I;B03C3/09(2006.01)I;B01D53/50(2006.01)I;B01D53/78(2006.01)I
摘要
本发明提供一种工业废水蒸发用烟气脱硫装置及其废水处理方法，包括壳体，所述壳体的侧面固定安装有控制面板，所述壳体的内部开设有内腔，所述壳体的一侧固定安装有进水管，所述进水管与内腔相连通，所述内腔的顶部对称开设有凹槽，所述凹槽的内侧壁贯穿固定安装有风斗，所述壳体的内部设置有传气机构，所述壳体的内部开设有第一腔室，所述第一腔室的内部设置有驱动机构；本发明通过电机运行，然后通过连接杆使得毛皮板进行转动，进而使得吸尘板产生负电荷，然后烟气依次通过风斗和连接管进行传输，最后到达第二腔室内部，这时吸尘板对颗粒灰进行吸附，便于后续烟气硫物质的处理，提高了废水处理装置的使用效果。
权利要求书

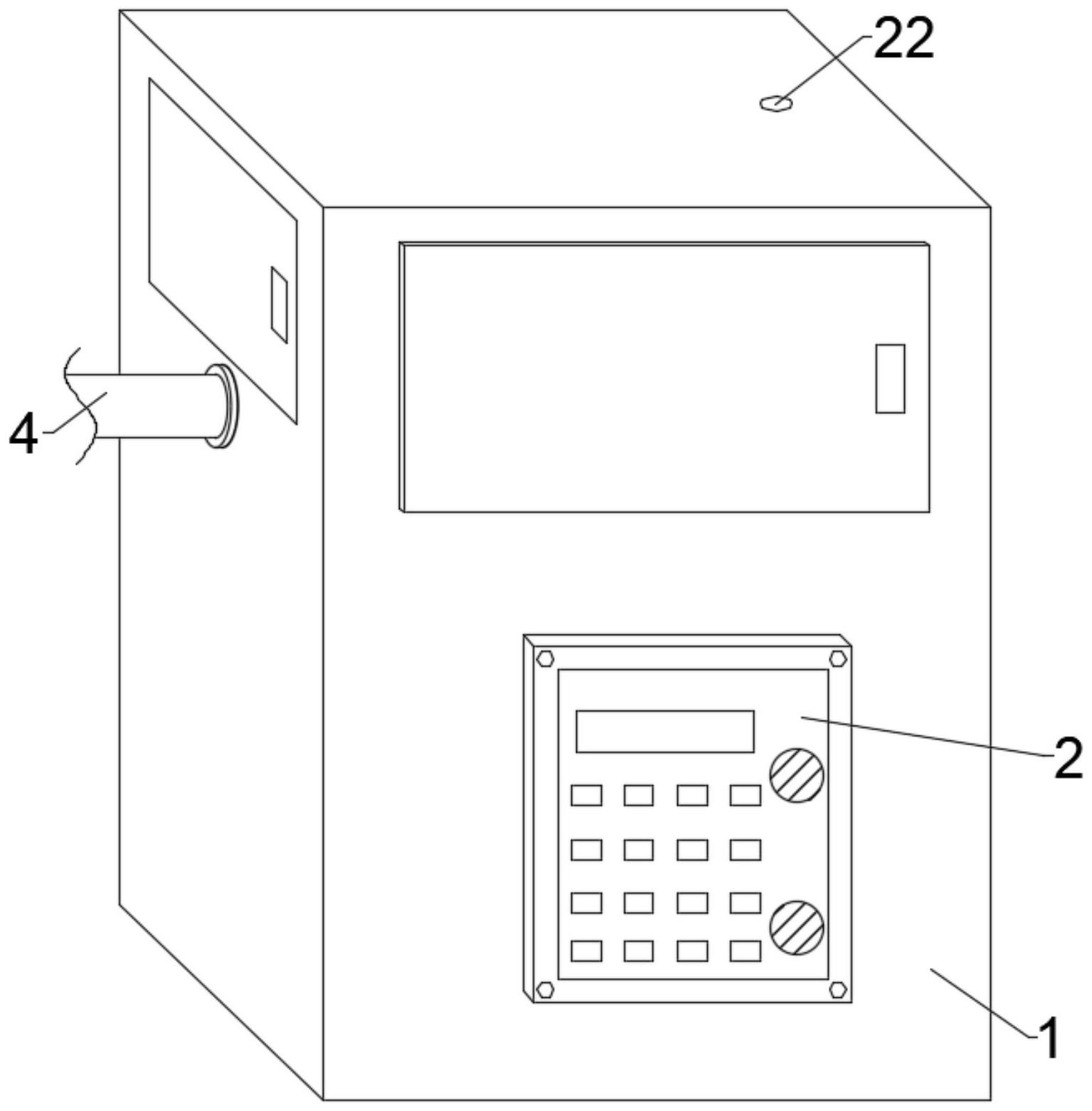

1.一种工业废水蒸发用烟气脱硫装置，包括壳体(1)，其特征在于：所述壳体(1)的侧面固定安装有控制面板(2)，所述壳体(1)的内部开设有内腔(3)，所述壳体(1)的一侧固定安装有进水管(4)，所述内腔(3)的顶部对称开设有凹槽(12)，所述凹槽(12)的内侧壁贯穿固定安装有风斗(13)，所述壳体(1)的内部设置有传气机构，所述壳体(1)的内部开设有第一腔室(5)，所述第一腔室(5)的内部设置有驱动机构，所述壳体(1)的内部且位于所述第一腔室(5)的上方开设有第二腔室(10)，所述第二腔室(10)的内部设置有除尘机构，所述壳体(1)的内部开设有液体腔(20)，所述液体腔(20)的顶端连通有连通管(22)，所述连通管(22)的顶端与壳体(1)的外部相连通，所述液体腔(20)的底部贯穿固定安装有分流管(15)，所述分流管(15)分流端的外端面均套接有单向阀(16)。
2.如权利要求1所述工业废水蒸发用烟气脱硫装置，其特征在于：所述传气机构包括固定安装在所述壳体(1)内部的连接管(14)，所述连接管(14)的外端面与风斗(13)的顶端相连通。
3.如权利要求1所述工业废水蒸发用烟气脱硫装置，其特征在于：所述驱动机构包括固定安装在第一腔室(5)内侧壁的电机(6)，所述电机(6)的输出端固定安装有连接杆(7)，所述连接杆(7)的顶端固定安装有毛皮板(8)。
4.如权利要求1所述工业废水蒸发用烟气脱硫装置，其特征在于：所述除尘机构包括固定安装在所述第二腔室(10)内侧壁的吸尘板(11)，所述吸尘板(11)的底部固定安装有导板(23)，所述导板(23)的底端延伸至第一腔室(5)的内部，所述导板(23)的底部固定安装有橡胶板(9)，所述橡胶板(9)与毛皮板(8)相靠近的一侧相接触。
5.如权利要求1所述工业废水蒸发用烟气脱硫装置，其特征在于：所述壳体(1)的内部且位于所述液体腔(20)的下方开设有第三腔室(17)，所述第三腔室(17)的内部设置有传动搅拌机构。
6.如权利要求5所述工业废水蒸发用烟气脱硫装置，其特征在于：所述传动搅拌机构包括转动安装在所述第三腔室(17)内侧壁的旋转杆(18)，所述旋转杆(18)的外端面传动安装有传送带(19)，所述传送带(19)的一端延伸至第一腔室(5)的内部，所述传送带(19)的内侧壁与连接杆(7)的外端面传动连接，所述旋转杆(18)的顶端延伸至液体腔(20)的内部，所述旋转杆(18)的顶端固定安装有搅拌叶(21)。
7.如权利要求1所述工业废水蒸发用烟气脱硫装置，其特征在于：所述内腔(3)的顶部固定安装有压力感应器(24)，所述壳体(1)的另一侧固定安装有报警灯(25)。
8.一种工业废水处理方法，其特征在于：该方法适用于权利要求1-7中任意一项所述的烟气脱硫装置，该方法包括以下步骤，S1，首先工作人员通过进水管(4)将工业废水进入到内腔(3)的内部，然后对内腔(3)内部进行加热，使工业废水蒸发产生烟气；S2，接着通过控制面板(2)使得第一腔室(5)内部的电机(6)运行，使得吸尘板(11)产生负电荷，吸尘板(11)对颗粒灰进行吸附；同时液体腔(20)内部的搅拌叶(21)进行转动，对液体腔(20)内部的活性炭吸附剂液体进行搅拌，使得烟气充分与活性炭液体反应；S3，然后压力感应器(24)受压运行，然后通过导线将电流传导至报警灯(25)，使得报警灯(25)产生警示，提醒工作人员对废水处理装置进行检修；S4，最后脱硫的烟气通过连通管(22)排出壳体(1)外。
发明内容
为了解决上述技术问题，本发明提供一种工业废水蒸发用烟气脱硫装置及其废水处理方法，以解决现有技术中气体在活性炭液体中容易产生气泡，而气泡内的颗粒灰会无法与活性炭液体反应，影响烟气中硫物质的处理效果，降低了废水处理装置的工作效果等问题。
一种工业废水蒸发用烟气脱硫装置及其废水处理方法，包括壳体，所述壳体的侧面固定安装有控制面板，所述壳体的内部开设有内腔，所述壳体的一侧固定安装有进水管，所述进水管与内腔相连通，所述内腔的顶部对称开设有凹槽，所述凹槽的内侧壁贯穿固定安装有风斗，所述壳体的内部设置有传气机构，所述壳体的内部开设有第一腔室，所述第一腔室的内部设置有驱动机构，所述壳体的内部且位于所述第一腔室的上方开设有第二腔室，所述第二腔室的内部设置有除尘机构，所述连接管的一端与第二腔室的一侧相连通，所述壳体的内部开设有液体腔，液体腔的内部设置有活性炭吸附剂液体，所述液体腔的顶端连通有连通管，所述连通管的顶端与壳体的外部相连通，所述液体腔的底部贯穿固定安装有分流管，所述分流管分流端的外端面均套接有单向阀，所述分流管的一端与第二腔室相连通。
优选的，所述传气机构包括固定安装在所述壳体内部的连接管，所述连接管的外端面与风斗的顶端相连通。
优选的，所述驱动机构包括固定安装在第一腔室内侧壁的电机，所述电机的输出端固定安装有连接杆，所述连接杆的顶端固定安装有毛皮板。
优选的，所述除尘机构包括固定安装在所述第二腔室内侧壁的吸尘板，所述吸尘板的底部固定安装有导板，导板为导电板，所述导板的底端延伸至第一腔室的内部，所述导板的底部固定安装有橡胶板，所述橡胶板与毛皮板相靠近的一侧相接触。
优选的，所述壳体的内部且位于所述液体腔的下方开设有第三腔室，所述第三腔室的内部设置有传动搅拌机构。
优选的，所述传动搅拌机构包括转动安装在所述第三腔室内侧壁的旋转杆，所述旋转杆的外端面传动安装有传送带，所述传送带的一端延伸至第一腔室的内部，所述传送带的内侧壁与连接杆的外端面传动连接，所述旋转杆的顶端延伸至液体腔的内部，所述旋转杆的顶端固定安装有搅拌叶，搅拌叶的叶片为多个。
优选的，所述内腔的顶部固定安装有压力感应器，压力感应器为气压触发器，所述壳体的另一侧固定安装有报警灯。
一种工业废水处理方法，包括以下步骤，
S1，首先工作人员通过进水管将工业废水进入到内腔的内部，然后对内腔内部进行加热，使工业废水蒸发产生烟气；
S2，接着通过控制面板使得第一腔室内部的电机运行，使得吸尘板产生负电荷，吸尘板对颗粒灰进行吸附；同时液体腔内部的搅拌叶进行转动，对液体腔内部的活性炭吸附剂液体进行搅拌，使得烟气充分与活性炭液体反应；
S3，然后压力感应器受压运行，然后通过导线将电流传导至报警灯，使得报警灯产生警示，提醒工作人员对废水处理装置进行检修；
S4，最后脱硫的烟气通过连通管排出壳体外。
与现有技术相比，本发明具有如下有益效果：
1、本发明通过电机运行，然后通过连接杆使得毛皮板进行转动，进而使得吸尘板产生负电荷，然后烟气依次通过风斗和连接管进行传输，最后到达第二腔室内部，这时吸尘板对颗粒灰进行吸附，便于后续烟气硫物质的处理，提高了废水处理装置的使用效果。
2、本发明通过通过连接杆转动，然后通过传送带使得旋转杆进行转动，旋转杆转动使得液体腔内部的搅拌叶进行转动，对液体腔内部的活性炭吸附剂液体进行搅拌，使得烟气充分与活性炭液体反应，增强烟气中硫物质的处理效果，进一步提高了废水处理装置的工作效果。
3、当壳体内部的蒸发气体增多增大产生异常时，压力感应器受压运行，然后通过导线将电流传导至报警灯，使得报警灯产生警示，提醒工作人员对废水处理装置进行检修，提高了废水处理装置的实用性。
（发明人：商海悦;李海星;佟明乐;沈媛;吴娇娇;魏玲玲）
