公布日：2022.07.22
申请日：2022.03.23
分类号：C02F3/30(2006.01)I;C02F3/12(2006.01)I
摘要
本发明提供一种好氧颗粒污泥水处理集成装置，涉及水处理技术领域，包括池体，池体上设有进水口和进气口，进气口与供气装置连接，池体中设有若干个安装位置，安装位置处安装有阻拦板，池体与阻拦板之间形成迂回形状的水通道，进水口设置在水通道的底部起点位置处，池体上设有抽吸口，抽吸口与抽吸装置连接，污水在上升的过程中，在阻拦板和进气口的作用下，使污水形成类似于大海波浪的涌动，产生的水力剪切力，使污泥絮团不停的翻滚形成好氧颗粒污泥，同时好氧颗粒污泥比重大，沉降速度快，不会突破到池顶部，而是不停的在反应器中循环。
权利要求书

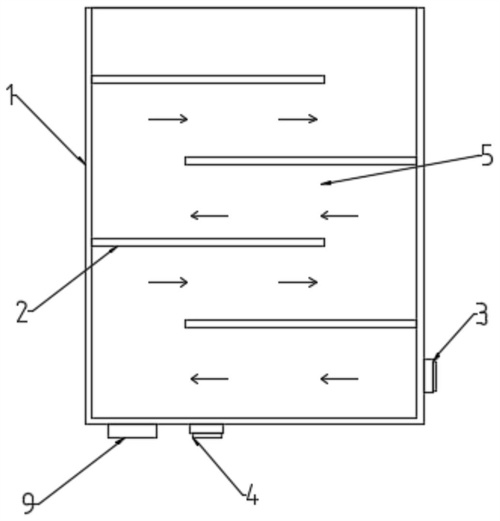

1.好氧颗粒污泥水处理集成装置，其特征在于：包括池体(1)，所述池体(1)上设有进水口(3)和进气口(4)，所述进气口(4)与供气装置连接，所述池体(1)中设有若干个安装位置，所述安装位置处安装有阻拦板(2)，所述池体(1)与所述阻拦板(2)之间形成迂回形状的水通道(5)，所述进水口(3)设置在所述水通道(5)的底部起点位置处，所述池体(1)上设有抽吸口(9)，抽吸口(9)与抽吸装置连接。
2.根据权利要求1所述的好氧颗粒污泥水处理集成装置，其特征在于：所述阻拦板(2)延伸至所述池体(1)外，所述阻拦板(2)可移动的安装在所述池体(1)上。
3.根据权利要求2所述的好氧颗粒污泥水处理集成装置，其特征在于：所述阻拦板(2)位于所述池体(1)外一端与驱动装置连接。
4.根据权利要求1-3中任意一项所述的好氧颗粒污泥水处理集成装置，其特征在于：所述阻拦板(2)表面为波浪状。
5.根据权利要求4所述的好氧颗粒污泥水处理集成装置，其特征在于：所述阻拦板(2)上的波谷深度不小于所述阻拦板(2)之间所述水通道(5)高度的10％。
6.根据权利要求1所述的好氧颗粒污泥水处理集成装置，其特征在于：所述阻拦板(2)为倾斜设置。
7.根据权利要求6所述的好氧颗粒污泥水处理集成装置，其特征在于：所述阻拦板(2)倾斜角度为5-15度。
8.根据权利要求1-3、5-7中任意一项所述的好氧颗粒污泥水处理集成装置，其特征在于：所述进气口(4)设置有多个。
9.根据权利要求8所述的好氧颗粒污泥水处理集成装置，其特征在于：所述阻拦板(2)宽度为池体(1)宽度的50％-75％。
10.根据权利要求9所述的好氧颗粒污泥水处理集成装置，其特征在于：所述阻拦板(2)之间间距为池体(1)高度的10％-40％。
发明内容
本发明的目的是提供好氧颗粒污泥水处理集成装置，解决了现阶段污泥水处理时成本较高、处理效果较差、设备所占空间大和流程长的问题。
为解决上述问题，本发明提供好氧颗粒污泥水处理集成装置，包括池体，所述池体上设有进水口和进气口，所述进气口与供气装置连接，所述池体中设有若干个安装位置，所述安装位置处安装有阻拦板，所述池体与所述阻拦板之间形成迂回形状的水通道，所述进水口设置在所述水通道的底部起点位置处，所述池体上设有抽吸口，抽吸口与抽吸装置连接。
进一步地，所述阻拦板延伸至所述池体外，所述阻拦板可移动的安装在所述池体上。
进一步地，所述阻拦板位于所述池体外一端与驱动装置连接。
进一步地，所述阻拦板表面为波浪状。
进一步地，所述阻拦板上的波谷深度不小于所述阻拦板之间所述水通道高度的10％。
进一步地，所述阻拦板为倾斜设置。
进一步地，所述阻拦板倾斜角度为5-15度。
进一步地，所述进气口设置有多个。
进一步地，所述阻拦板宽度为池体宽度的50％-75％。
进一步地，所述阻拦板之间间距为池体高度的10％-40％。
本发明的有益效果是，污水在上升的过程中，在阻拦板和进气口的作用下，使污水形成类似于大海波浪的涌动，产生的水力剪切力，使污泥絮团不停的翻滚形成0.7mm-2mm好氧颗粒污泥，实现了类似FBBR工艺和MBBR工艺的效果，颗粒污泥在水中相当于载体的作用，通过颗粒污泥在水中的碰撞和剪切作用，使空气气泡更加细小，增加氧气的利用率，同时好氧颗粒污泥比重大，沉降速度快，不会突破到池顶部，而是不停的在反应器中循环，从而相较于FBBR工艺和MBBR工艺，本申请中实现了部分FBBR工艺和MBBR工艺的效果，并且无需添加载体，达到了更好的污水处理效果的同时还节省了成本，缩短了污泥水处理流程；
同时颗粒污泥外表面是好氧菌，具备硝化功能，颗粒污泥内表面是厌氧菌，具备反硝化功能，因此在颗粒污泥不停的在反应器中浮动时，具备同步硝化和反硝化功能，也就是同步脱磷除氮并释放氮气，从而实现了连续进行颗粒污泥生成并对污水进行脱磷除，还能进一步增加颗粒与水的碰撞剪切效果；
在颗粒污泥较多时启动下部抽吸装置，通过抽吸口将颗粒污泥抽出，实现分离，同时部分无法处理的纤维物体会随着水流涌动到顶部被滗水器进行抽离从而达到污水处理、泥水分离的同步功能；
并且，通过迂回形状的水通道的设置，污水流动距离在垂直空间上大大增加，节省了设备所占空间体积；
从而解决了传统污水处理设备流程长、设备多、操作复杂、占地大、能耗高和功能单一的问题。
（发明人：李莹;陈霞）
