公布日：2023.02.03
申请日：2022.10.26
分类号：C02F9/00(2023.01)I;C02F1/465(2006.01)N;C02F1/76(2006.01)N;C02F1/467(2006.01)N;C02F1/28(2006.01)N;C02F103/20(2006.01)N;C02F101/20(2006.01)N;
C02F101/16(2006.01)N;C02F101/10(2006.01)N;C02F101/12(2006.01)N;C02F101/30(2006.01)N;C02F101/32(2006.01)N
摘要
本发明涉及废水处理技术领域，尤其是一种养殖废水循环处理系统，包括：过滤池，用于与外部污水相连接，通过物理沉降及化学沉降过滤废水中的杂物、油脂；混合装置，接收所述过滤池排送的处理水，所述混合装置与过滤池之间连通有两组管道，本发明中通过设置的过滤池能够实现对废水中的杂物、油脂等进行沉淀过滤，水处理后分流进入到混合装置中，分流的支流部分进入到氧化电位水生成器中，通过氧化电位水生成器将废水生产氧化电位水，其次氧化电位水进入到混合装置中与处理后的水进行混合进行杀菌、除臭、降解亚硝酸盐及氨氮。
权利要求书

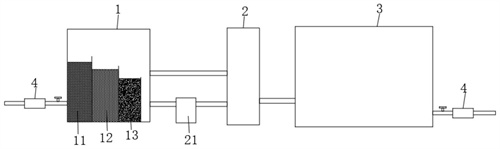

1.一种养殖废水循环处理系统，其特征在于，包括：过滤池(1)，用于与外部污水相连接，通过物理沉降及化学沉降过滤废水中的杂物、油脂；混合装置(2)，接收所述过滤池(1)排送的处理水，所述混合装置(2)与过滤池(1)之间连通有两组管道，其中一组管道上安装有氧化电位水生成器(21)；电催化电气浮反应机组(3)，与混合装置(2)相连通，所述电催化电气浮反应机组(3)用于处理污水中的重金属及化学元素；其中，待污水通过电催化电气浮反应机组(3)处理后，排出达标水。
2.根据权利要求1所述的一种养殖废水循环处理系统，其特征在于：所述过滤池(1)包括依次分布的PP棉过滤区(11)、碳粒过滤区(12)及碳棒过滤区(13)。
3.根据权利要求1所述的一种养殖废水循环处理系统，其特征在于：所述混合装置(2)为氧化电解杀菌混合装置。
4.根据权利要求1所述的一种养殖废水循环处理系统，其特征在于：所述过滤池(1)的输入管道及电催化电气浮反应机组(3)的输出管道上均安装有抽水泵(4)，所述过滤池(1)上的抽水泵(4)的流量为1T/H。
5.根据权利要求1所述的一种养殖废水循环处理系统，其特征在于：所述氧化电位水生成器(21)管道上的流量为0.2T/H，所述混合装置(2)与过滤池(1)之间另一组管道的流量为0.8T/H。
6.根据权利要求1所述的一种养殖废水循环处理系统，其特征在于：所述过滤池(1)、混合装置(2)及电催化电气浮反应机组(3)上的各管道上均安装有阀门。
7.根据权利要求1所述的一种养殖废水循环处理系统，其特征在于：所述电催化电气浮反应机组(3)处理的重金属包括锌、铅及铜，且其处理的化学元素包括磷、氰、总氮、硫化物及余氯。
发明内容
本发明的目的是为了解决现有技术中存在上述缺点，而提出的一种养殖废水循环处理系统。
为了实现上述目的，本发明采用了如下技术方案：
设计一种养殖废水循环处理系统，包括：
过滤池，用于与外部污水相连接，通过物理沉降及化学沉降过滤废水中的杂物、油脂；
混合装置，接收所述过滤池排送的处理水，所述混合装置与过滤池之间连通有两组管道，其中一组管道上安装有氧化电位水生成器；
电催化电气浮反应机组，与混合装置相连通，所述电催化电气浮反应机组用于处理污水中的重金属及化学元素；
其中，待污水通过电催化电气浮反应机组处理后，排出达标水。
优选的，所述过滤池包括依次分布的PP棉过滤区、碳粒过滤区及碳棒过滤区。
优选的，所述混合装置为氧化电解杀菌混合装置。
优选的，所述过滤池的输入管道及电催化电气浮反应机组的输出管道上均安装有抽水泵，所述过滤池上的抽水泵的流量为1T/H。
优选的，所述氧化电位水生成器管道上的流量为0.2T/H，所述混合装置与过滤池之间另一组管道的流量为0.8T/H。
优选的，所述过滤池、混合装置及电催化电气浮反应机组上的各管道上均安装有阀门。
优选的，所述电催化电气浮反应机组处理的重金属包括锌、铅及铜，且其处理的化学元素包括磷、氰、总氮、硫化物及余氯。
本发明提出的一种养殖废水循环处理系统，有益效果在于：本发明中通过设置的过滤池能够实现对废水中的杂物、油脂等进行沉淀过滤，水处理后分流进入到混合装置中，分流的支流部分进入到氧化电位水生成器中，通过氧化电位水生成器将废水生产氧化电位水，其次氧化电位水进入到混合装置中与处理后的水进行混合进行杀菌、除臭、降解亚硝酸盐及氨氮，最后废水流至电催化电气浮反应机组进行处理，待处理完成后即可向外排出合格水，整体流程简单实用且成本较低，解决养殖废水排放导致的环境与水资源污染问题，处理后的合格水可循环使用，节约资源与成本。
（发明人：李志江）
