公布日：2023.03.07
申请日：2022.12.05
分类号：C02F9/00(2023.01)I;B01D53/84(2006.01)I;B01D53/85(2006.01)I;B01D53/52(2006.01)I;B01D53/58(2006.01)I;B01D53/48(2006.01)I;B01D53/54(2006.01)I;
C02F1/66(2019.01)N;C02F3/30(2023.01)N;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F1/52(2023.01)N;C02F1/56(2019.01)N;C02F11/12(2023.01)N;
C02F11/122(2023.01)N
摘要
本发明公开了一种能够回收硅粉的硅切片废水处理系统，包括调节池、生化处理系统、气浮系统和污泥处理系统，还包括废气处理系统，废气处理系统包括生物洗涤塔、废气风机、喷淋泵、烟囱，废气风机将收集的废气送至生物洗涤塔，生物洗涤塔中设有填料，填料附有微生物，喷淋泵设置在填料上方，向下喷淋洗涤液，烟囱设置在生物洗涤塔的顶部。生物洗涤塔为逆流填料塔，在生物洗涤塔内，喷淋泵向填料间歇喷水，水能够为微生物新陈代谢和繁衍提供有利条件。经过填料的废气，有害物质在微生物的作用下被氧化分解。生物洗涤塔具有运行成本低、管理方便、环境友好的特点。
权利要求书

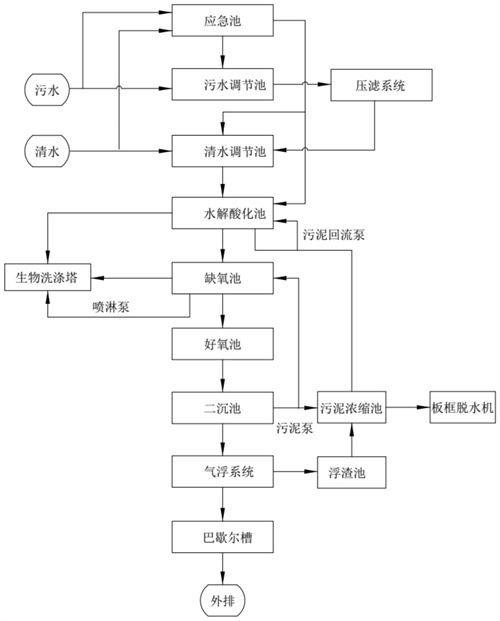

1.一种能够回收硅粉的硅切片废水处理系统，包括调节池、生化处理系统、气浮系统和污泥处理系统，其特征在于：还包括废气处理系统，废气处理系统包括生物洗涤塔、废气风机、喷淋泵、烟囱，废气风机将收集的废气送至生物洗涤塔，生物洗涤塔中设有填料，填料附有微生物，喷淋泵设置在填料上方，向下喷淋洗涤液，烟囱设置在生物洗涤塔的顶部。
2.如权利要求1所述的一种能够回收硅粉的硅切片废水处理系统，其特征在于：所述调节池包括污水调节池、压滤系统和清水调节池，污水调节池中废水经压滤系统处理后，滤液进入清水调节池。
3.如权利要求1所述的一种能够回收硅粉的硅切片废水处理系统，其特征在于：还包括应急池。
4.如权利要求1所述的一种能够回收硅粉的硅切片废水处理系统，其特征在于：生化处理系统包括水解酸化池、缺氧池、好氧池和二沉池，所述洗涤液从缺氧池泵入生物洗涤塔，洗涤废液排入好氧池。
5.如权利要求4所述的一种能够回收硅粉的硅切片废水处理系统，其特征在于：气浮系统包括前后依次设置的混凝区、气浮池和浮渣池，混凝区与二沉池连接，浮渣池与污泥处理系统连接。
6.如权利要求5所述的一种能够回收硅粉的硅切片废水处理系统，其特征在于：污泥处理系统包括污泥浓缩池和板框压滤机，污泥浓缩池与水解酸化池、缺氧池、二沉池、浮渣池连接，污泥浓缩池与板框压滤机连接。
发明内容
本发明所解决的技术问题：切割硅片产生的废水处理系统具有废气处理功能。
为解决上述技术问题，本发明提供如下技术方案：一种能够回收硅粉的硅切片废水处理系统，包括调节池、生化处理系统、气浮系统和污泥处理系统，还包括废气处理系统，废气处理系统包括生物洗涤塔、废气风机、喷淋泵、烟囱，废气风机将收集的废气送至生物洗涤塔，生物洗涤塔中设有填料，填料附有微生物，喷淋泵设置在填料上方，向下喷淋洗涤液，烟囱设置在生物洗涤塔的顶部。
调节池、生化处理系统、气浮系统和污泥处理系统全部做密封处理，所产生的尾气统一收集后，由废气风机将其送至生物洗涤塔。
生物洗涤塔为逆流填料塔，污水系统所产生的废气由下而上流经生物洗涤塔，填料能够增加气液接触面积。在生物洗涤塔内，喷淋泵向填料间歇喷水，水能够部分吸收废气中的有害物质，水能够为微生物新陈代谢和繁衍提供有利条件。经过填料的废气，其中的部分有害物质能够被微生物吸收。经过填料的废气，其中的部分有害物质在微生物的作用下被氧化分解，例如含硫有机或无机化合物(尤其是H2S)、NH3或含N有机化合物。氧化分解生产的新物质，部分被微生物吸收，部分被水吸收。
经生物洗涤塔处理的废气送至排放烟囱，高空排放。
生物洗涤塔具有运行成本低、管理方便、环境友好的特点。
本发明的废气处理系统能够有效处理废水处理系统生产的废气，使废水处理系统具有废气处理功能，利于环境的维护。
（发明人：纪新运）
