公布日：2023.03.07
申请日：2022.11.30
分类号：C02F9/00(2023.01)I;C02F103/18(2023.01)N;C02F101/20(2023.01)N;C02F1/00(2023.01)N;C02F1/66(2006.01)N;C02F1/52(2006.01)N
摘要
本发明涉及一种去除脱硫废水中总汞的方法及系统，包括：依次相连的脱硫废水预沉池、泵、中和槽、沉降槽和絮凝槽和澄清器；中和槽上安装有第一OPR表计，沉降槽上安装有pH表计，絮凝槽上安装有第二OPR表计；脱硫废水预沉池与氧化剂加药系统相连，中和槽与pH调节系统相连；沉降槽与除汞剂加药系统相连。本发明的有益效果是：发明通过测量脱硫废水的ORP用以控制氧化剂及除汞剂的加药量，可以有效降低除汞剂的失效量，提高三联箱工艺中脱硫废水的总汞去除率及去除效果的稳定性，可以极大的节省因为控制指标不明确而多加的药剂，降低运行成本。
权利要求书
1.一种去除脱硫废水中总汞的系统，其特征在于，包括：依次相连的脱硫废水预沉池、泵、中和槽、沉降槽和絮凝槽和澄清器；其中，所述中和槽上安装有第一OPR表计，所述沉降槽上安装有pH表计，所述絮凝槽上安装有第二OPR表计；所述脱硫废水预沉池与氧化剂加药系统相连，所述中和槽与pH调节系统相连；所述沉降槽与除汞剂加药系统相连；所述第一OPR表计与所述氧化剂加药系统之间通信连接，所述第二OPR表计与所述除汞剂加药系统之间通信连接，所述pH表计与所述pH调节系统之间通信连接。
2.一种去除脱硫废水中总汞的方法，其特征在于，由权利要求1所述的一种去除脱硫废水中总汞的系统执行，包括：步骤1、脱硫废水通入脱硫废水预沉池，在脱硫废水预沉池中加入氧化剂，通过中和槽的第一OPR表计控制氧化剂的加药量；步骤2、在中和槽中加入碱，通过沉降槽的pH表计控制碱的加药量；步骤3、在沉降槽中加入除汞剂，通过絮凝槽的第二ORP表计控制除汞剂的加药量；步骤4、在絮凝槽中加入混凝剂并在絮凝槽后管道加入助凝剂，脱硫废水最后进入澄清器。
3.根据权利要求2所述的去除脱硫废水中总汞的方法，其特征在于，步骤1中，所述氧化剂为次氯酸钠。
4.根据权利要求2所述的去除脱硫废水中总汞的方法，其特征在于，步骤1中，脱硫废水预沉池内的氧化剂质量浓度在20-100ppm内。
5.根据权利要求2所述的去除脱硫废水中总汞的方法，其特征在于，步骤2中，碱包括NaOH和Ca(OH)2，pH调节范围为9-10。
6.根据权利要求2所述的去除脱硫废水中总汞的方法，其特征在于，步骤3中，所述除汞剂为硫化钠或有机硫。
7.根据权利要求2所述的去除脱硫废水中总汞的方法，其特征在于，步骤3中，沉降槽内的除汞剂质量浓度在30-150ppm范围内。
8.根据权利要求2所述的去除脱硫废水中总汞的方法，其特征在于，步骤1中，第一OPR表计的控制指标在-100mV至200mV范围内。
9.根据权利要求6所述的去除脱硫废水中总汞的方法，其特征在于，步骤3中，第二ORP表计的控制指标在-150mV至-50mV范围内。
10.根据权利要求6所述的去除脱硫废水中总汞的方法，其特征在于，步骤3中，第二ORP表计的数值比第一OPR表计的数值低50mV以下。
发明内容
本发明的目的是克服现有技术中的不足，提供了一种去除脱硫废水中总汞的方法及系统。

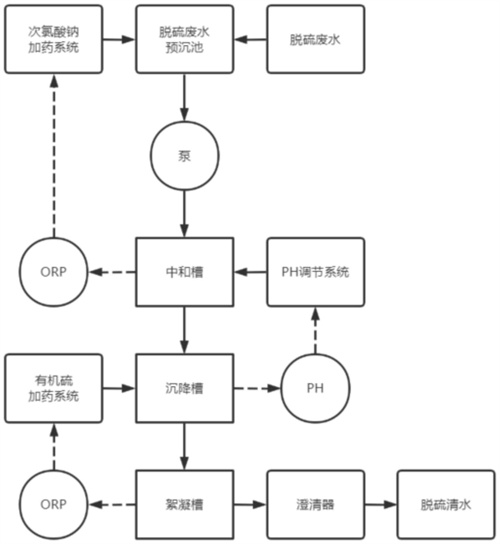

第一方面，提供了一种去除脱硫废水中总汞的系统，包括：依次相连的脱硫废水预沉池、泵、中和槽、沉降槽和絮凝槽和澄清器；
其中，所述中和槽上安装有第一OPR表计，所述沉降槽上安装有pH表计，所述絮凝槽上安装有第二OPR表计；所述脱硫废水预沉池与氧化剂加药系统相连，所述中和槽与pH调节系统相连；所述沉降槽与除汞剂加药系统相连；所述第一OPR表计与所述氧化剂加药系统之间通信连接，所述第二OPR表计与所述除汞剂加药系统之间通信连接，所述pH表计与所述pH调节系统之间通信连接。
第二方面，提供了一种去除脱硫废水中总汞的方法，由第一方面所述的一种去除脱硫废水中总汞的系统执行，包括：
步骤1、脱硫废水通入脱硫废水预沉池，在脱硫废水预沉池中加入氧化剂，通过中和槽的第一OPR表计控制氧化剂的加药量；
步骤2、在中和槽中加入碱，通过沉降槽的pH表计控制碱的加药量；
步骤3、在沉降槽中加入除汞剂，通过絮凝槽的第二ORP表计控制除汞剂的加药量；
步骤4、在絮凝槽中加入混凝剂并在絮凝槽后管道加入助凝剂，脱硫废水最后进入澄清器。
作为优选，步骤1中，所述氧化剂为次氯酸钠。
作为优选，步骤1中，脱硫废水预沉池内的氧化剂质量浓度在20-100ppm内。
作为优选，步骤2中，碱包括NaOH和Ca(OH)2，pH调节范围为9-10。
作为优选，步骤3中，所述除汞剂为硫化钠或有机硫。
作为优选，步骤3中，沉降槽内的除汞剂质量浓度在30-150ppm范围内。
作为优选，步骤1中，第一OPR表计的控制指标在-100mV至200mV范围内。
作为优选，步骤3中，第二ORP表计的控制指标在-150mV至-50mV范围内。
作为优选，步骤3中，第二ORP表计的数值比第一OPR表计的数值低50mV以下。
本发明的有益效果是：
(1)本发明通过测量脱硫废水的ORP(氧化还原电位)用以控制氧化剂及除汞剂的加药量，可以有效降低除汞剂的失效量，提高三联箱工艺中脱硫废水的总汞去除率及去除效果的稳定性，可以极大的节省因为控制指标不明确而多加的药剂，降低运行成本。
(2)本发明所应用的监测系统能够在原有三联箱工艺的基础上进行改进，进而能够和其他水质监测系统联合使用。
(3)本发明的监测简单便捷，只需对加装ORP表计，并设置相关的逻辑及控制，依据ORP表计数值对氧化剂及除汞剂的加药量进行控制。
（发明人：鲁卫哲;冯向东;张贺;徐浩然;余一凡;娄宝辉;张驰）
