公布日：2023.06.23
申请日：2023.03.28
分类号：C02F3/34(2023.01)I;C02F3/32(2023.01)I
摘要
本发明公开了一种间歇式污水处理生态滤床，属于污水处理技术领域，包括床体，所述床体一端设置有中水池，中水池远离床体一端下侧设置有中水外排管，床体内部下端设置有核心填料，中水池内部与核心填料对应的位置设置有中水集水管，床体内部两侧设置有长板，本发明通过设置初滤组件，将滤板下端插入初滤箱的卡槽中，之后将顶板通过固定螺栓与初滤箱连接，达到对滤板进行固定的效果，之后将污水注入初滤箱中，滤板对污水进行过滤后污水通过污水布水管进入床体中，污水中的杂质残留在初滤箱中，通过设置初滤组件可对污水进行初步过滤，避免污水中的杂质进入床体中，装置长时间使用核心填料易发生堵塞。
权利要求书

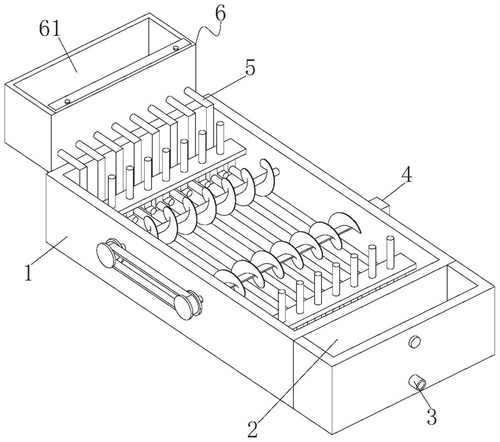

1.一种间歇式污水处理生态滤床，包括床体，其特征在于：所述床体一端设置有中水池，中水池远离床体一端下侧设置有中水外排管，床体内部下端设置有核心填料，中水池内部与核心填料对应的位置设置有中水集水管，床体内部两侧设置有长板，两个长板上端设置有垂直通风管，两个长板之间下侧设置有若干污水布水管，床体远离中水池一端设置有初滤组件。
2.根据权利要求1所述的一种间歇式污水处理生态滤床，其特征在于：所述初滤组件包括初滤箱、支撑架、滤板、顶板、固定螺栓和卡槽，其中，污水布水管一端设置有初滤箱，初滤箱与床体之间通过支撑架连接，初滤箱内部靠近床体一端设置有滤板，初滤箱内部下端设置有与滤板对应的卡槽，滤板上端设置有顶板，顶板与初滤箱之间通过固定螺栓连接。
3.根据权利要求2所述的一种间歇式污水处理生态滤床，其特征在于：所述初滤组件还包括排污管、斜座一和斜座二，其中，初滤箱远离床体一端下侧设置有排污管，床体内部下端设置有斜座一，斜座一上端两侧设置有斜座二。
4.根据权利要求3所述的一种间歇式污水处理生态滤床，其特征在于：所述初滤箱上端设置有与固定螺栓对应的螺纹孔，斜座二与斜座一为焊接一体式结构。
5.根据权利要求3所述的一种间歇式污水处理生态滤床，其特征在于：所述滤板安装时滤板一端与斜座一一端相切。
6.根据权利要求1所述的一种间歇式污水处理生态滤床，其特征在于：所述床体后端一侧设置有电机，电机输出端设置有转杆一，转杆一另一端设置有皮带轮一，转杆一一侧设置有转杆二，转杆二一端设置有皮带轮二，皮带轮二与皮带轮一之间设置有连接皮带，转杆一和转杆二上均设置有螺旋叶。
7.根据权利要求6所述的一种间歇式污水处理生态滤床，其特征在于：所述转杆一与床体之间以及转杆二与床体之间均设置有轴承转动座。
8.根据权利要求6所述的一种间歇式污水处理生态滤床，其特征在于：所述转杆一和转杆二上的螺旋叶与污水布水管之间均相互错开。
发明内容
为解决上述背景技术中提出的问题，本发明提供了一种间歇式污水处理生态滤床，具有初滤功能，可对污水进行初步过滤处理的特点。
为实现上述目的，本发明提供如下技术方案：一种间歇式污水处理生态滤床，包括床体，所述床体一端设置有中水池，中水池远离床体一端下侧设置有中水外排管，床体内部下端设置有核心填料，中水池内部与核心填料对应的位置设置有中水集水管，床体内部两侧设置有长板，两个长板上端设置有垂直通风管，两个长板之间下侧设置有若干污水布水管，床体远离中水池一端设置有初滤组件。
优选的，所述初滤组件包括初滤箱、支撑架、滤板、顶板、固定螺栓和卡槽，其中，污水布水管一端设置有初滤箱，初滤箱与床体之间通过支撑架连接，初滤箱内部靠近床体一端设置有滤板，初滤箱内部下端设置有与滤板对应的卡槽，滤板上端设置有顶板，顶板与初滤箱之间通过固定螺栓连接。
优选的，所述初滤组件还包括排污管、斜座一和斜座二，其中，初滤箱远离床体一端下侧设置有排污管，床体内部下端设置有斜座一，斜座一上端两侧设置有斜座二。
优选的，所述初滤箱上端设置有与固定螺栓对应的螺纹孔，斜座二与斜座一为焊接一体式结构。
优选的，所述滤板安装时滤板一端与斜座一一端相切。
优选的，所述床体后端一侧设置有电机，电机输出端设置有转杆一，转杆一另一端设置有皮带轮一，转杆一一侧设置有转杆二，转杆二一端设置有皮带轮二，皮带轮二与皮带轮一之间设置有连接皮带，转杆一和转杆二上均设置有螺旋叶。
优选的，所述转杆一与床体之间以及转杆二与床体之间均设置有轴承转动座。
优选的，所述转杆一和转杆二上的螺旋叶与污水布水管之间均相互错开。
与现有技术相比，本发明的有益效果是：
1、本发明通过设置初滤组件，将滤板下端插入初滤箱的卡槽中，之后将顶板通过固定螺栓与初滤箱连接，达到对滤板进行固定的效果，之后将污水注入初滤箱中，滤板对污水进行过滤后污水通过污水布水管进入床体中，污水中的杂质残留在初滤箱中，通过设置初滤组件可对污水进行初步过滤，避免污水中的杂质进入床体中，装置长时间使用核心填料易发生堵塞。
2、本发明通过设置转杆一和转杆二，污水在床体中进行处理时开启电机带动转杆一转动，转杆一转动带动皮带轮一转动，皮带轮一转动通过连接皮带带动皮带轮二转动，从而带动转杆二转动，转杆一和转杆二转动带动螺旋叶对床体中的污水进行搅拌，提高污水与核心填料上的微生物和植物根系接触质量。
3、本发明通过设置排污管，初滤箱对污水处理后污水中的杂质残留在初滤箱中，当装置不使用需要对初滤箱中的杂质进行清理时打开排污管，向初滤箱中注水，水经过斜座一和斜座二的引流可将杂质带出初滤箱，通过设置斜座一和斜座二方便将初滤箱中的杂质排出初滤箱。
（发明人：胡纯政;刘辉;路越;王端鑫;姜海燕;陈国;张盟恩;徐以秋）
