公布日：2023.01.24
申请日：2022.10.12
分类号：C02F1/00(2006.01)I;C02F1/02(2006.01)I;C02F1/38(2006.01)I;C02F11/13(2019.01)I;B01D53/04(2006.01)I
摘要
本发明公开了一种市政一体式污水除臭分离装置及分离方法，涉及污水处理技术领域。该种市政一体式污水除臭分离装置，包括分离箱，所述分离箱上安装有两个输送管，所述分离箱的内部设置有便于输送后污水内部杂质快速分离的分离组件，所述分离箱的下端设置有分离后出液的出液管，所述分离箱的上端设置有用于分离过程中除臭的除臭组件。该种市政一体式污水除臭分离装置，在整个污水处理的过程中，通过处理剂的快速处理及分离桶上各个分离孔的分离处理，便于市政上对部分位置产生的污水进行快速有效的处理操作。
权利要求书

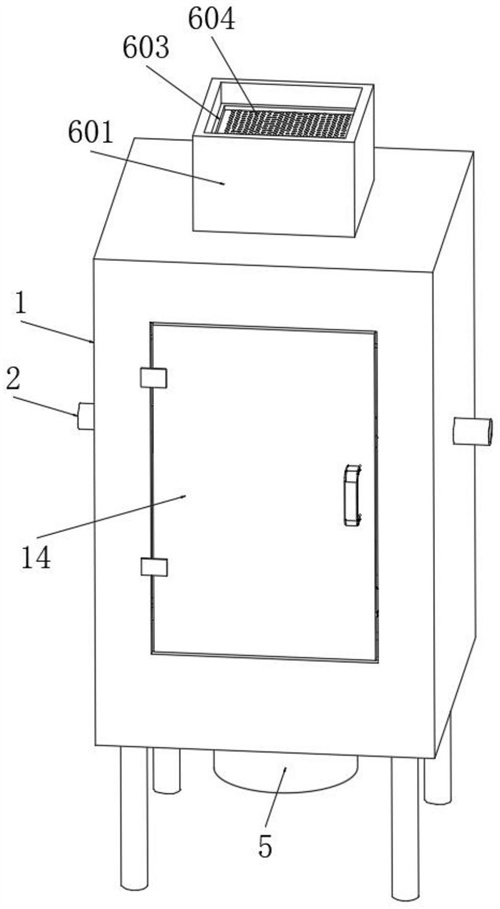

1.一种市政一体式污水除臭分离装置，包括分离箱(1)，其特征在于：所述分离箱(1)上安装有两个输送管(2)，所述分离箱(1)的内部设置有便于输送后污水内部杂质快速分离的分离组件，所述分离箱(1)的下端设置有分离后出液的出液管(5)，所述分离箱(1)的上端设置有用于分离过程中除臭的除臭组件；所述分离组件包括设置在分离箱(1)内部的环形板(301)，所述环形板(301)上环形设置有多个连接板(302)并通过各个连接板(302)与分离箱(1)的内壁相连接，所述环形板(301)的上端转动连接有分离桶(303)，两个所述输送管(2)的一端位于分离桶(303)的上端，所述分离桶(303)上开设有多个分离孔(304)，所述环形板(301)上设置有用于分离桶(303)驱动的驱动组件，所述环形板(301)的下端铰链有用于分离桶(303)下端封堵的封堵板(8)。
2.根据权利要求1所述的一种市政一体式污水除臭分离装置，其特征在于：所述驱动组件包括转动连接在环形板(301)上的转动杆(401)，所述环形板(301)的下端安装有用于转动杆(401)驱动的第一电机(402)，所述转动杆(401)的一端固定有齿轮(403)，所述分离桶(303)的侧壁上固定有齿环(404)，所述齿环(404)与齿轮(403)之间相互匹配设置。
3.根据权利要求2所述的一种市政一体式污水除臭分离装置，其特征在于：所述除臭组件包括安装在分离箱(1)上端并与分离箱(1)内部相通的安装箱(601)，所述安装箱(601)上开设有滑动槽(602)，所述滑动槽(602)上滑动连接有安装框(603)，所述安装框(603)上安装有用于分离过程中除臭的活性炭板(604)，所述安装框(603)上固定有用于安装框(603)拉动的固定销(605)。
4.根据权利要求3所述的一种市政一体式污水除臭分离装置，其特征在于：所述安装箱(601)的内部安装有用于分离过程中产生的气体引流的抽风机(7)。
5.根据权利要求4所述的一种市政一体式污水除臭分离装置，其特征在于：所述分离箱(1)的内部设置有安装板(9)，所述安装板(9)位于分离桶(303)的上端，所述分离箱(1)的内部设置有用于安装板(9)升降的升降组件及升降过程中导向的导向组件，所述安装板(9)上设置有用于分离后分离桶(303)内部粘连的杂物刮除清理的清理组件。
6.根据权利要求5所述的一种市政一体式污水除臭分离装置，其特征在于：所述清理组件包括转动连接在安装板(9)下端的圆盘(1001)，所述圆盘(1001)上开设有滑槽(1002)，所述滑槽(1002)上滑动连接有刮板(1003)，所述滑槽(1002)的内部设置有用于刮板(1003)连接的弹簧(1004)，所述安装板(9)的上端安装有用于圆盘(1001)驱动的第二电机(1005)。
7.根据权利要求6所述的一种市政一体式污水除臭分离装置，其特征在于：所述升降组件包括在分离箱(1)内部的第一Z型板(1101)，所述第一Z型板(1101)上转动连接有螺纹杆(1102)，所述螺纹杆(1102)上螺纹啮合连接有螺纹管(1103)，所述螺纹管(1103)与安装板(9)的上端相固定，所述第一Z型板(1101)上安装有用于螺纹杆(1102)驱动的第三电机(1104)。
8.根据权利要求7所述的一种市政一体式污水除臭分离装置，其特征在于：所述导向组件包括固定在分离箱(1)内部的第二Z型板(1201)，所述第二Z型板(1201)上固定有导向杆(1202)，所述导向杆(1202)上滑动连接有套管(1203)，所述套管(1203)的另一端与安装板(9)的上端相固定。
9.根据权利要求8所述的一种市政一体式污水除臭分离装置，其特征在于：所述分离箱(1)上安装有用于对分离箱(1)内部供热烘干的加热器(13)。
10.根据权利要求1所述的一种市政一体式污水除臭的分离方法，其特征在于，包括以下步骤：S1：将待处理的污水通过分离箱(1)上的一个输送管(2)，朝向分离箱(1)内部的分离桶(303)输送，在输送的过程中，通过另一个输送管(2)，朝向分离桶(303)的内部输送污水处理用的处理剂，通过处理剂对分离桶(303)内部输送的污水进行处理；S2：在处理的过程中，启动第一电机(402)，通过第一电机(402)驱动转动杆(401)一端的齿轮(403)进行转动，在齿轮(403)转动的过程中，通过齿轮(403)与齿环(404)之间的相互啮合传动，驱动分离桶(303)受力在环形板(301)上转动，通过环形板(301)的转动，使输送至分离桶(303)内部的污水通过旋转产生的离心力作用，从分离桶(303)的各个分离孔(304)上流出并经过出液管(5)向外排出，分离箱(1)在排污输送的过程中，通过各个分离孔(304)对污水中存在的杂质进行过滤分离，保证对污水处理的效果，在整个污水处理的过程中，通过处理剂的快速处理及分离桶(303)上各个分离孔(304)的分离处理，便于市政上对部分位置产生的污水进行快速有效的处理操作；S3：在分离处理的过程中，将安装箱(601)上的抽风机(7)进行启动，通过抽风机(7)将分离箱(1)对污水分离处理过程中产生的气体从分离箱(1)的内部经过安装箱(601)从分离箱(1)的上端排出，在气体排出的过程中，通过安装框(603)上的活性炭板(604)对排出的气体进行吸附除臭处理，达到除臭的效果，便于市政上对污水的处理操作；S4：对污水处理完成后，通过加热器(13)对分离箱(1)的内部输送热量空气，通过热量空气对污水处理后分离箱(1)的内部进行烘干干燥处理，且在烘干干燥处理的过程中，便于分离桶(303)上分离后存积的淤泥发生干结，便于手续的收集操作；S5：对分离箱(1)的内部烘干干燥处理完成后，将第三电机(1104)启动，通过第三电机(1104)驱动螺纹杆(1102)进行转动，在螺纹杆(1102)转动的过程中，通过螺纹杆(1102)与螺纹管(1103)之间的相互啮合传动及导向杆(1202)与套管(1203)的导向作用，使安装板(9)受力靠向分离桶(303)的内部运动；S6：在安装板(9)运动的过程中，通过第二电机(1005)驱动圆盘(1001)进行转动，在圆盘(1001)转动的过程中，通过离心力的作用，使滑槽(1002)上的刮板(1003)受力向外滑出并与分离桶(303)的内壁相抵，通过安装板(9)的升降、圆盘(1001)的转动及刮板(1003)与分离桶(303)内壁的相抵作用，对分离处理后分离桶(303)的内部进行清理，避免分离后部分杂质可以异物粘连在分离桶(303)的内壁上造成后续的分离不畅；S7：对分离桶(303)内壁上粘连的杂物刮除清理后，将封堵板(8)进行转动，使封堵板(8)不再对分离桶(303)的下端封堵，此时分离桶(303)内部分离后的杂物从环形板(301)上穿过并经过出液管(5)向外流出，便于对分离后的杂物的收集操作。
发明内容
本发明的目的在于提供一种市政一体式污水除臭分离装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种市政一体式污水除臭分离装置及分离方法，包括分离箱，所述分离箱上安装有两个输送管，所述分离箱的内部设置有便于输送后污水内部杂质快速分离的分离组件，所述分离箱的下端设置有分离后出液的出液管，所述分离箱的上端设置有用于分离过程中除臭的除臭组件；
所述分离组件包括设置在分离箱内部的环形板，所述环形板上环形设置有多个连接板并通过各个连接板与分离箱的内壁相连接，所述环形板的上端转动连接有分离桶，两个所述输送管的一端位于分离桶的上端，所述分离桶上开设有多个分离孔，所述环形板上设置有用于分离桶驱动的驱动组件，所述环形板的下端铰链有用于分离桶下端封堵的封堵板。
优选的，所述驱动组件包括转动连接在环形板上的转动杆，所述环形板的下端安装有用于转动杆驱动的第一电机，所述转动杆的一端固定有齿轮，所述分离桶的侧壁上固定有齿环，所述齿环与齿轮之间相互匹配设置。
优选的，所述除臭组件包括安装在分离箱上端并与分离箱内部相通的安装箱，所述安装箱上开设有滑动槽，所述滑动槽上滑动连接有安装框，所述安装框上安装有用于分离过程中除臭的活性炭板，所述安装框上固定有用于安装框拉动的固定销。
优选的，所述安装箱的内部安装有用于分离过程中产生的气体引流的抽风机。
优选的，所述分离箱的内部设置有安装板，所述安装板位于分离桶的上端，所述分离箱的内部设置有用于安装板升降的升降组件及升降过程中导向的导向组件，所述安装板上设置有用于分离后分离桶内部粘连的杂物刮除清理的清理组件。
优选的，所述清理组件包括转动连接在安装板下端的圆盘，所述圆盘上开设有滑槽，所述滑槽上滑动连接有刮板，所述滑槽的内部设置有用于刮板连接的弹簧，所述安装板的上端安装有用于圆盘驱动的第二电机。
优选的，所述升降组件包括在分离箱内部的第一Z型板，所述第一Z型板上转动连接有螺纹杆，所述螺纹杆上螺纹啮合连接有螺纹管，所述螺纹管与安装板的上端相固定，所述第一Z型板上安装有用于螺纹杆驱动的第三电机。
优选的，所述导向组件包括固定在分离箱内部的第二Z型板，所述第二Z型板上固定有导向杆，所述导向杆上滑动连接有套管，所述套管的另一端与安装板的上端相固定。
优选的，所述分离箱上安装有用于对分离箱内部供热烘干的加热器。
优选的，一种市政一体式污水除臭的分离方法，包括以下步骤：
S1：将待处理的污水通过分离箱上的一个输送管，朝向分离箱内部的分离桶输送，在输送的过程中，通过另一个输送管，朝向分离桶的内部输送污水处理用的处理剂，通过处理剂对分离桶内部输送的污水进行处理；
S2：在处理的过程中，启动第一电机，通过第一电机驱动转动杆一端的齿轮进行转动，在齿轮转动的过程中，通过齿轮与齿环之间的相互啮合传动，驱动分离桶受力在环形板上转动，通过环形板的转动，使输送至分离桶内部的污水通过旋转产生的离心力作用，从分离桶的各个分离孔上流出并经过出液管向外排出，分离箱在排污输送的过程中，通过各个分离孔对污水中存在的杂质进行过滤分离，保证对污水处理的效果，在整个污水处理的过程中，通过处理剂的快速处理及分离桶上各个分离孔的分离处理，便于市政上对部分位置产生的污水进行快速有效的处理操作；
S3：在分离处理的过程中，将安装箱上的抽风机进行启动，通过抽风机将分离箱对污水分离处理过程中产生的气体从分离箱的内部经过安装箱从分离箱的上端排出，在气体排出的过程中，通过安装框上的活性炭板对排出的气体进行吸附除臭处理，达到除臭的效果，便于市政上对污水的处理操作；
S4：对污水处理完成后，通过加热器对分离箱的内部输送热量空气，通过热量空气对污水处理后分离箱的内部进行烘干干燥处理，且在烘干干燥处理的过程中，便于分离桶上分离后存积的淤泥发生干结，便于手续的收集操作；
S5：对分离箱的内部烘干干燥处理完成后，将第三电机启动，通过第三电机驱动螺纹杆进行转动，在螺纹杆转动的过程中，通过螺纹杆与螺纹管之间的相互啮合传动及导向杆与套管的导向作用，使安装板受力靠向分离桶的内部运动；
S6：在安装板运动的过程中，通过第二电机驱动圆盘进行转动，在圆盘转动的过程中，通过离心力的作用，使滑槽上的刮板受力向外滑出并与分离桶的内壁相抵，通过安装板的升降、圆盘的转动及刮板与分离桶内壁的相抵作用，对分离处理后分离桶的内部进行清理，避免分离后部分杂质可以异物粘连在分离桶的内壁上造成后续的分离不畅；
S7：对分离桶内壁上粘连的杂物刮除清理后，将封堵板进行转动，使封堵板不再对分离桶的下端封堵，此时分离桶内部分离后的杂物从环形板上穿过并经过出液管向外流出，便于对分离后的杂物的收集操作。
与现有技术相比，本发明的有益效果是：
该种市政一体式污水除臭分离装置，在整个污水处理的过程中，通过处理剂的快速处理及分离桶上各个分离孔的分离处理，便于市政上对部分位置产生的污水进行快速有效的处理操作。
（发明人：周平;戴允冬;闵艺萍）
