公布日：2022.10.14
申请日：2022.06.15
分类号：F23G7/00(2006.01)I;F23G5/08(2006.01)I;F23J15/02(2006.01)I;F24H3/04(2022.01)I;F24H9/1863(2022.01)I
摘要
本发明提供一种污泥焚烧锅炉，包括，进气口、导气管、下锅体、底座、卡环、进料管、储料箱、出料口、附加燃烧器、空气端管、燃烧室以及烟气孔，所述进气口右端面安装有导气管，所述导气管右端面安装有下锅体，所述下锅体下端面安装有底座，所述下锅体上端安装有卡环，所述卡环上端开设有燃烧室，所述燃烧室左侧下端安装有进料管，与现有技术相比，本发明具有如下的有益效果：通过设置进气口以及导气管，能够将外部空气吸入并进行高温加热导送至下锅体内部，通过使用布风分配板，能够使高温空气平均上升并对隔网上端的污泥进行水分去除，其过滤层以及过滤网的设置，能够在污泥焚烧时有效防止内部粉尘飞出并污染环境。
权利要求书

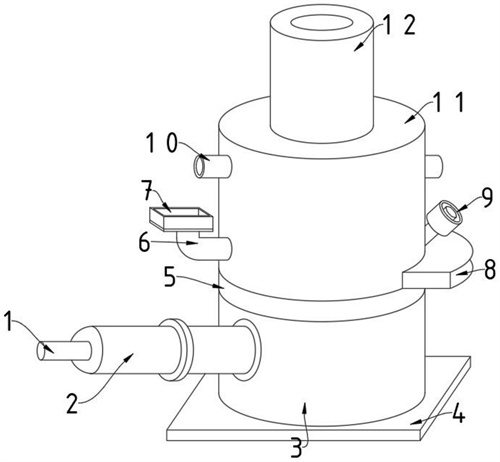

1.一种污泥焚烧锅炉，包括，进气口(1)、导气管(2)、下锅体(3)、底座(4)、卡环(5)、进料管(6)、储料箱(7)、出料口(8)、附加燃烧器(9)、空气端管(10)、燃烧室(11)以及烟气孔(12)，其特征在于：所述进气口(1)右端面安装有导气管(2)，所述导气管(2)右端面安装有下锅体(3)，所述下锅体(3)下端面安装有底座(4)，所述下锅体(3)上端安装有卡环(5)，所述卡环(5)上端开设有燃烧室(11)，所述燃烧室(11)左侧下端安装有进料管(6)，所述进料管(6)上端安装有储料箱(7)，所述储料箱(7)上端安装有空气端管(10)，所述燃烧室(11)右侧下端开设有出料口(8)，所述出料口(8)上端面安装有附加燃烧器(9)。
2.根据权利要求1所述的一种污泥焚烧锅炉，其特征在于：所述进气口(1)为一种空心结构，所述进气口(1)与导气管(2)内部相互连通，所述下锅体(3)内部设有风箱，所述进料管(6)、储料箱(7)、出料口(8)、附加燃烧器(9)以及空气端管(10)均与燃烧室(11)内部相互连通。
3.根据权利要求1所述的一种污泥焚烧锅炉，其特征在于：所述燃烧室(11)包括隔热层(111)、防火层(112)、烟道(113)、内壁(114)、通风管(115)、通风孔(116)、隔网(117)以及布风分配板(118)，所述隔热层(111)内侧安装防火层(112)，所述防火层(112)内侧上端开设有烟道(113)，所述烟道(113)下端左右两侧均安装有内壁(114)，所述内壁(114)内侧中间位置安装有通风管(115)，所述通风管(115)中间位置开设有通风孔(116)，所述内壁(114)下端面安装有隔网(117)，所述隔网(117)下端设有布风分配板(118)，所述布风分配板(118)包括外壳、分隔块以及风道，所述外壳内侧安装有分隔块，所述分隔块左右两侧均开设有风道。
4.根据权利要求3所述的一种污泥焚烧锅炉，其特征在于：所述隔热层(111)制造材料为一种玻纤，所述防火层(112)制造材料为一种陶瓷材料，所述烟道(113)横截面直径小于两组内壁(114)之间距离，所述内壁(114)与隔网(117)连接，所述内壁(114)上端内部为一种空心结构，所述空气端管(10)通过内壁(114)与通风管(115)内部相互连通，所述外壳与防火层(112)连接固定，所述分隔块横截面为一种半圆结构，所述布风分配板(118)内部开设有导流槽，且导流槽横截面为一种Y字形结构。
5.根据权利要求1所述的一种污泥焚烧锅炉，其特征在于：所述进气口(1)包括罩体(101)、加热区(102)、固定板(103)、电加热丝(104)、导管(105)、进气孔(106)以及密封壳(107)，所述罩体(101)内侧左端开设有加热区(102)，所述加热区(102)右端面上下两侧均安装有固定板(103)，所述固定板(103)内侧安装有电加热丝(104)，所述电加热丝(104)中间位置内侧安装有导管(105)，所述导管(105)内部开设有进气孔(106)，所述罩体(101)与导管(105)连接处外侧安装有密封壳(107)。
6.根据权利要求5所述的一种污泥焚烧锅炉，其特征在于：所述罩体(101)左端面开设有内槽，所述罩体(101)内侧安装有石棉材料，所述固定板(103)安装有若干组，且若干组所述固定板(103)均为导电金属材料，若干组所述固定板(103)通过导线呈串联结构连接，每两组所述固定板(103)之间安装有两组电加热丝(104)，所述进气孔(106)开设有若干组，且若干组进气孔(106)规格相同。
7.根据权利要求1所述的一种污泥焚烧锅炉，其特征在于：所述烟气孔(12)包括外隔网(121)、过滤层(122)、内隔网(123)以及过滤网(124)，所述外隔网(121)内侧安装有过滤层(122)，所述过滤层(122)下端面安装有内隔网(123)，所述内隔网(123)下端面安装有过滤网(124)，所述过滤层(122)内部安装有活性炭，所述过滤网(124)为一种金属网状多级滤网。
8.根据权利要求1-7任一所述的一种污泥焚烧锅炉焚烧方法，其特征在于，包括以下步骤：当需要对污泥焚烧时，污泥通过所述储料箱(7)内部进入进料管(6)，并通过所述进料管(6)进入隔网(117)上端，所述进气口(1)以及到导气管(2)输入高温空气，同时与所述附加燃烧器(9)对污泥进行高温焚烧以及吹动，同时燃烧产生灰尘通过所述烟道(113)排出，其所述过滤层(122)以及过滤网(124)对烟气灰尘进行过滤。
发明内容
针对现有技术存在的不足，本发明目的是提供：一种污泥焚烧锅炉，包括，进气口、导气管、下锅体、底座、卡环、进料管、储料箱、出料口、附加燃烧器、空气端管、燃烧室以及烟气孔，所述进气口右端面安装有导气管，所述导气管右端面安装有下锅体，所述下锅体下端面安装有底座，所述下锅体上端安装有卡环，所述卡环上端开设有燃烧室，所述燃烧室左侧下端安装有进料管，所述进料管上端安装有储料箱，所述储料箱上端安装有空气端管，所述燃烧室右侧下端开设有出料口，所述出料口上端面安装有附加燃烧器。
进一步地，所述进气口为一种空心结构，所述进气口与导气管内部相互连通，所述下锅体内部设有风箱，所述进料管、储料箱、出料口、附加燃烧器以及空气端管均与燃烧室内部相互连通。
进一步地，所述燃烧室包括隔热层、防火层、烟道、内壁、通风管、通风孔、隔网以及布风分配板，所述隔热层内侧安装防火层，所述防火层内侧上端开设有烟道，所述烟道下端左右两侧均安装有内壁，所述内壁内侧中间位置安装有通风管，所述通风管中间位置开设有通风孔，所述内壁下端面安装有隔网，所述隔网下端设有布风分配板，所述布风分配板包括外壳、分隔块以及风道，所述外壳内侧安装有分隔块，所述分隔块左右两侧均开设有风道。
进一步地，所述隔热层制造材料为一种玻纤，所述防火层制造材料为一种陶瓷材料，所述烟道横截面直径小于两组内壁之间距离，所述内壁与隔网连接，所述内壁上端内部为一种空心结构，所述空气端管通过内壁与通风管内部相互连通，所述外壳与防火层连接固定，所述分隔块横截面为一种半圆结构。
进一步地，所述进气口包括罩体、加热区、固定板、电加热丝、导管、进气孔以及密封壳，所述罩体内侧左端开设有加热区，所述加热区右端面上下两侧均安装有固定板，所述固定板内侧安装有电加热丝，所述电加热丝中间位置内侧安装有导管，所述导管内部开设有进气孔，所述罩体与导管连接处外侧安装有密封壳。
进一步地，所述罩体左端面开设有内槽，所述罩体内侧安装有石棉材料，所述固定板安装有若干组，且若干组所述固定板均为导电金属材料，若干组所述固定板通过导线呈串联结构连接，每两组所述固定板之间安装有两组电加热丝，所述进气孔开设有若干组，且若干组进气孔规格相同。
进一步地，所述烟气孔包括外隔网、过滤层、内隔网以及过滤网，所述外隔网内侧安装有过滤层，所述过滤层下端面安装有内隔网，所述内隔网下端面安装有过滤网，所述过滤层内部安装有活性炭，所述过滤网为一种金属网状多级滤网。
一种污泥焚烧锅炉焚烧方法，当需要对污泥焚烧时，污泥通过所述储料箱内部进入进料管，并通过所述进料管进入隔网上端，所述进气口以及到导气管输入高温空气，同时与所述附加燃烧器对污泥进行高温焚烧以及吹动，同时燃烧产生灰尘通过所述烟道排出，其所述过滤层以及过滤网对烟气灰尘进行过滤。
本发明的有益效果：通过设置进气口以及导气管，能够将外部空气吸入并进行高温加热导送至下锅体内部，通过使用布风分配板，能够使高温空气平均上升并对隔网上端的污泥进行水分去除，通过使用附加燃烧器以及空气端管，能够对燃烧室内部的污泥进行焚烧工作，其过滤层以及过滤网的设置，能够在污泥焚烧时有效防止内部粉尘飞出并污染环境。
（发明人：曾祥霖;戴晓晔;王庆霞;罗国荣;何鹏）
