公布日：2022.04.12
申请日：2021.12.31
分类号：B01D29/56(2006.01)I;B01D29/96(2006.01)I;B01D29/66(2006.01)I
摘要
本发明公开了一种畜禽养殖污废水处理技术设备，包括污水处理设备，污水处理设备的顶部固定连接有输送管，输送管的一端安装有输送泵，输送泵的侧面固定连接有弯管，弯管的一端固定连接有集中收集管。本发明通过设置有集中收集管，在集中收集管的侧面均匀分布有多个支管连接上软管和连接头，在集中收集管的底部通过弯管连接有输送泵和输送电机，并在输送泵的顶部设有输送管连接在污水处理设备的顶部，从而方便了通过将多个连接头的位置连通于多个禽畜养殖污水排放口的位置，通过重力作用将废水集中输送至集中收集管的内部，随后通过弯管连通输送泵产生吸水及泵水的作用有效地将废水通过输送管输送至污水处理设备的内部进行处理即可。
权利要求书

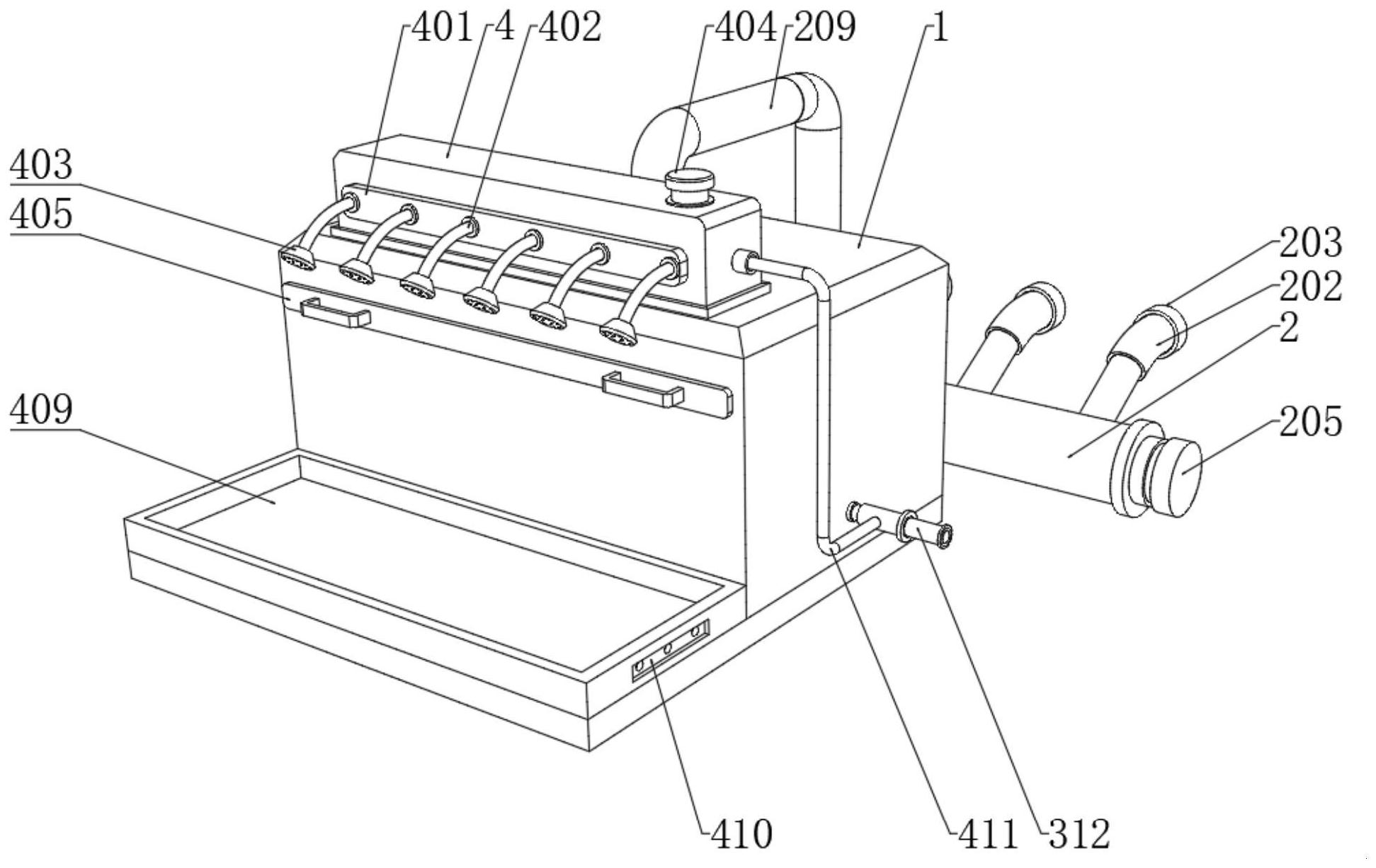

1.一种畜禽养殖污废水处理技术设备，包括污水处理设备(1)，其特征在于：所述污水处理设备(1)的顶部固定连接有输送管(209)，所述输送管(209)的一端安装有输送泵(207)，所述输送泵(207)的侧面固定连接有弯管(206)，所述弯管(206)的一端固定连接有集中收集管(2)，所述集中收集管(2)的一侧均匀分布有多个支管(201)，所述支管(201)的一端连接有软管(202)，所述软管(202)的一端连接有连接头(203)；所述污水处理设备(1)的内侧顶部安装有一级过滤架(3)，所述一级过滤架(3)的内侧均匀分布有多个一级过滤网(301)，所述一级过滤架(3)的底部安装有存储槽(302)，所述存储槽(302)的底部固定连接有下水管(303)，所述下水管(303)的底部固定连接有二级过滤箱(304)，所述二级过滤箱(304)的底部固定连接有管道一(305)，所述管道一(305)的一端安装有增压泵(306)，所述增压泵(306)的顶部固定连接有管道二(307)，所述管道二(307)的一端安装有一级净化箱(308)，所述一级净化箱(308)的底部固定连接有管道三(309)，所述管道三(309)的一端安装有二级净化箱(310)；所述污水处理设备(1)的顶部安装有清洗机(4)，所述清洗机(4)的侧面固定安装有安装条(401)，所述安装条(401)的侧面均匀分布有多个喷水管(402)，所述喷水管(402)的一端固定安装有喷水头(403)，所述一级过滤架(3)的一侧固定连接有抽拉板(405)，所述抽拉板(405)活动连接在污水处理设备(1)的正面，所述污水处理设备(1)的内壁固定安装有滑轨(407)，所述滑轨(407)与一级过滤架(3)的两侧滑动连接。
2.根据权利要求1所述的畜禽养殖污废水处理技术设备，其特征在于：所述集中收集管(2)的两端安装有连接盘(204)，所述连接盘(204)的侧面安装有堵头(205)。
3.根据权利要求1所述的畜禽养殖污废水处理技术设备，其特征在于：所述输送泵(207)的侧面安装有输送电机(208)，所述输送电机(208)的底部固定安装有支撑块，所述支撑块的底部固定安装有安装板，所述安装板固定安装在输送泵(207)的底部。
4.根据权利要求1所述的畜禽养殖污废水处理技术设备，其特征在于：所述二级净化箱(310)的侧面固定连接有排出管道(311)，所述排出管道(311)的一端贯穿于污水处理设备(1)的侧面，所述排出管道(311)的一端固定连接有排水口(312)。
5.根据权利要求1所述的畜禽养殖污废水处理技术设备，其特征在于：所述抽拉板(405)的正面固定安装有两个抽拉把手(406)，所述一级过滤架(3)的一端固定安装有两个限位块(408)。
6.根据权利要求1所述的畜禽养殖污废水处理技术设备，其特征在于：所述清洗机(4)的顶部安装有注入口(404)，所述喷水头(403)的一端均匀开设有多个喷孔。
7.根据权利要求1所述的畜禽养殖污废水处理技术设备，其特征在于：所述污水处理设备(1)的正面固定安装有清洁池(409)，所述污水处理设备(1)的底部固定安装有底板(101)，所述清洁池(409)固定安装在底板(101)的顶部。
8.根据权利要求7所述的畜禽养殖污废水处理技术设备，其特征在于：所述清洁池(409)的一端开设有过滤排出口(410)，所述过滤排出口(410)的侧面贯穿开设有多个过滤孔。
9.根据权利要求1所述的畜禽养殖污废水处理技术设备，其特征在于：所述清洗机(4)的一端固定连接有回水管道(411)，所述回水管道(411)的一端固定连接在排水口(312)的外壁。
10.根据权利要求7所述的畜禽养殖污废水处理技术设备，其特征在于：所述污水处理设备(1)的底部固定安装有底封板，所述底封板固定安装在底板(101)的顶部。
发明内容
本发明的目的在于提供一种畜禽养殖污废水处理技术设备，以解决上述背景技术提出的现有技术操作时禽畜养殖所使用的污废水处理设备由于在结构上设计不足，不具备的多条管道分流连接，从而容易在收集的过程中容易出现堵塞导致无法正常收集废水，降低了处理效率，另外由于内部对污废水处理的设备较为单一落后，以至于处理废水的效果出现降低的问题，且普通的设备不具备一定的清洁功能，以至于在处理过后造成内部污染物积攒较多，产生霉菌，影响到周边人员健康以及环境污染的问题。
为实现上述目的，本发明提供如下技术方案：一种畜禽养殖污废水处理技术设备，包括污水处理设备，所述污水处理设备的顶部固定连接有输送管，所述输送管的一端安装有输送泵，所述输送泵的侧面固定连接有弯管，所述弯管的一端固定连接有集中收集管，所述集中收集管的一侧均匀分布有多个支管，所述支管的一端连接有软管，所述软管的一端连接有连接头，在集中收集管的侧面均匀分布有多个支管连接上软管和连接头，在集中收集管的底部通过弯管连接有输送泵和输送电机，并在输送泵的顶部设有输送管连接在污水处理设备的顶部，从而方便了通过将多个连接头的位置连通于多个禽畜养殖污水排放口的位置，通过重力作用将废水集中输送至集中收集管的内部，随后通过弯管连通输送泵产生吸水及泵水的作用有效地将废水通过输送管输送至污水处理设备的内部进行处理即可，其中集中收集管与输送泵的高度位置设计较低，安装时可埋放于养殖大棚周边的地基内部即可，通过此设计可方便了多条管道同时输送，有利于提升了废水输送收集的效率，保证了废水达到正常的输送效果，提升了针对生态环境处理的效率，可防止单条管道输送后造成污染物堆积堵塞，最终导致输送效率降低，且影响到处理进度的问题；
所述污水处理设备的内侧顶部安装有一级过滤架，所述一级过滤架的内侧均匀分布有多个一级过滤网，所述一级过滤架的底部安装有存储槽，所述存储槽的底部固定连接有下水管，所述下水管的底部固定连接有二级过滤箱，所述二级过滤箱的底部固定连接有管道一，所述管道一的一端安装有增压泵，所述增压泵的顶部固定连接有管道二，所述管道二的一端安装有一级净化箱，所述一级净化箱的底部固定连接有管道三，所述管道三的一端安装有二级净化箱，在一级过滤架的内侧安装有一级过滤网，将一级过滤网的位置设置在污水处理设备的内侧顶部，在一级过滤网的底部安装有存储槽，在存储槽的底部通过下水管连接有二级过滤箱，在二级过滤箱的底部通过设有管道一并连接有增压泵，在增压泵的顶部通过管道二连接有一级净化箱，在一级净化箱的底部通过设有管道三再连通有二级净化箱，且在二级净化箱的侧面连接有排出管道和排水口延伸至污水处理设备的外部，从而方便了在使用的过程中，通过一级过滤网在顶部先对较大体积的污染物进行一级过滤，随后可将废水存储在存储槽的内部，通过下水管输送至二级过滤箱再进行二级过滤，之后可通过增压泵产生的吸泵作用将水流输送至管道二的内部进行一级净化，当一级净化完成之后则可通过管道三输送至二级净化箱进行二级净化处理，处理完成之后即可通过排出管道与排水口的配合将水流输送排出，从而有效地完成了污废水的过滤净化处理，通过此设计，对污废水进行分级处理，且多次过滤净化，进而有效地提升了整体的处理效果，使得污废水处理的技术进一步得到有效地提升，保证了环境保护处理的质量，有利于生态环境持续稳定的发展；
所述污水处理设备的顶部安装有清洗机，所述清洗机的侧面固定安装有安装条，所述安装条的侧面均匀分布有多个喷水管，所述喷水管的一端固定安装有喷水头，所述一级过滤架的一侧固定连接有抽拉板，所述抽拉板活动连接在污水处理设备的正面，所述污水处理设备的内壁固定安装有滑轨，所述滑轨与一级过滤架的两侧滑动连接，在清洗机的侧面通过安装条均匀分布安装有多个喷水管并连接上喷水头，在清洗机的一端还通过设有回水管道连接上排水口，且一级过滤架的一端通过设置有抽拉板并安装有抽拉把手，在一级过滤架的另一端安装有限位块且两侧设有滑轨，另外还在污水处理设备的侧面安装有清洁池并在其一端开设有过滤排出口，从而方便了在过滤处理完成之后可通过抽拉把手将一级过滤网拉出，滑轨则方便一级过滤架进行滑动，拉出之后即可通过清洗机将水从喷水头喷洒在一级过滤网上，对一级过滤网提供有效的冲洗作用，且回水管道可将处理过的废水输送至清洗机进行再次利用，可为冲洗一级过滤网减少水资源浪费，在保证清洁的同时可提高节能节水保护，通过减少了细菌滋生，对人体提供了一定的保护作用，且进一步提升了设备的环保实用性。
优选的，所述集中收集管的两端安装有连接盘，所述连接盘的侧面安装有堵头，通过连接盘可连接有多个集中收集管，从而可进行延长组合，增加处理范围，通过堵头则在端头提供有效的密封效果，防止废水渗漏。
优选的，所述输送泵的侧面安装有输送电机，所述输送电机的底部固定安装有支撑块，所述支撑块的底部固定安装有安装板，所述安装板固定安装在输送泵的底部，通过输送电机则使得输送泵运行工作输送废水，通过支撑块和安装板则保证了输送泵和输送电机稳定使用。
优选的，所述二级净化箱的侧面固定连接有排出管道，所述排出管道的一端贯穿于污水处理设备的侧面，所述排出管道的一端固定连接有排水口，通过排出管道即可配合排水口将处理好的废水有效地排出或另做他用。
优选的，所述抽拉板的正面固定安装有两个抽拉把手，所述一级过滤架的一端固定安装有两个限位块，通过抽拉把手则可便于将抽拉板连同一级过滤架一并拉出，且限位块可在拉出时提供限位效果，防止拉出过度造成脱落。
优选的，所述清洗机的顶部安装有注入口，所述喷水头的一端均匀开设有多个喷孔，通过注入口则方便了注入水源或清洁剂，便于提供清洁以及消毒等工作，喷孔则有效地喷洒出水源进行清洁工作。
优选的，所述污水处理设备的正面固定安装有清洁池，所述污水处理设备的底部固定安装有底板，所述清洁池固定安装在底板的顶部，清洁池则便于对清洗的水流进行收集，防止水流渗流各处，造成污染，底板则方便了对污水处理设备和清洁池提供有效安装固定的作用。
优选的，所述清洁池的一端开设有过滤排出口，所述过滤排出口的侧面贯穿开设有多个过滤孔，通过过滤排出口可对清洁池的水流进行排泄，过滤孔则对污染进行过滤，便于集中清洁处理。
优选的，所述清洗机的一端固定连接有回水管道，所述回水管道的一端固定连接在排水口的外壁，回水管道则方便了将处理过的水输送至清洗机进行清洁工作可减少水源浪费问题。
优选的，所述污水处理设备的底部固定安装有底封板，所述底封板固定安装在底板的顶部，底封板的方便了对污水处理设备的底部提供有效的密封性。
与现有技术相比，本发明的有益效果是：
1、本发明中，通过设置有集中收集管，在集中收集管的侧面均匀分布有多个支管连接上软管和连接头，在集中收集管的底部通过弯管连接有输送泵和输送电机，并在输送泵的顶部设有输送管连接在污水处理设备的顶部，从而方便了通过将多个连接头的位置连通于多个禽畜养殖污水排放口的位置，通过重力作用将废水集中输送至集中收集管的内部，随后通过弯管连通输送泵产生吸水及泵水的作用有效地将废水通过输送管输送至污水处理设备的内部进行处理即可，其中集中收集管与输送泵的高度位置设计较低，安装时可埋放于养殖大棚周边的地基内部即可，通过此设计可方便了多条管道同时输送，有利于提升了废水输送收集的效率，保证了废水达到正常的输送效果，提升了针对生态环境处理的效率，可防止单条管道输送后造成污染物堆积堵塞，最终导致输送效率降低，且影响到处理进度的问题。
2、本发明中，通过设置有一级过滤架，在一级过滤架的内侧安装有一级过滤网，将一级过滤网的位置设置在污水处理设备的内侧顶部，在一级过滤网的底部安装有存储槽，在存储槽的底部通过下水管连接有二级过滤箱，在二级过滤箱的底部通过设有管道一并连接有增压泵，在增压泵的顶部通过管道二连接有一级净化箱，在一级净化箱的底部通过设有管道三再连通有二级净化箱，且在二级净化箱的侧面连接有排出管道和排水口延伸至污水处理设备的外部，从而方便了在使用的过程中，通过一级过滤网在顶部先对较大体积的污染物进行一级过滤，随后可将废水存储在存储槽的内部，通过下水管输送至二级过滤箱再进行二级过滤，之后可通过增压泵产生的吸泵作用将水流输送至管道二的内部进行一级净化，当一级净化完成之后则可通过管道三输送至二级净化箱进行二级净化处理，处理完成之后即可通过排出管道与排水口的配合将水流输送排出，从而有效地完成了污废水的过滤净化处理。
3、本发明中，通过此过滤净化设计，对污废水进行分级处理，且多次过滤净化，进而有效地提升了整体的处理效果，使得污废水处理的技术进一步得到有效地提升，保证了环境保护处理的质量，有利于生态环境持续稳定的发展。
4、本发明中，通过设置有清洗机，在清洗机的侧面通过安装条均匀分布安装有多个喷水管并连接上喷水头，在清洗机的一端还通过设有回水管道连接上排水口，且一级过滤架的一端通过设置有抽拉板并安装有抽拉把手，在一级过滤架的另一端安装有限位块且两侧设有滑轨，另外还在污水处理设备的侧面安装有清洁池并在其一端开设有过滤排出口，从而方便了在过滤处理完成之后可通过抽拉把手将一级过滤网拉出，滑轨则方便一级过滤架进行滑动，拉出之后即可通过清洗机将水从喷水头喷洒在一级过滤网上，对一级过滤网提供有效的冲洗作用，且回水管道可将处理过的废水输送至清洗机进行再次利用，可为冲洗一级过滤网减少水资源浪费，在保证清洁的同时可提高节能节水保护，通过减少了细菌滋生，对人体提供了一定的保护作用，且进一步提升了设备的环保实用性。
（发明人：钦林莉）
