公布日：2022.07.05
申请日：2022.05.09
分类号：C02F9/04(2006.01)I;C02F1/50(2006.01)I
摘要
本发明涉及水处理设备技术领域，提出了一种河道污水一体化处理设备，包括处理箱，处理箱内借助隔板分隔成沉淀腔和加药腔，处理设备还包括设置在加药腔内的加药喷头，关键在于：所述处理设备还包括输送泵、设置在加药腔内且位于加药喷头下方的混合箱、以及设置在混合箱内的出水喷头，输送泵的进口端与沉淀腔连通，输送泵的出口端与出水喷头的进口端连接，出水喷头的出口端朝向加药喷头的出口端，加药喷头的出口端位于混合箱上端面的下方，出水喷头的出口端位于混合箱内液面的上方，混合箱的底部开设有出水口。解决了相关技术中药剂在加药腔内的分散速度较慢，杀菌效果有待提高的问题。
权利要求书

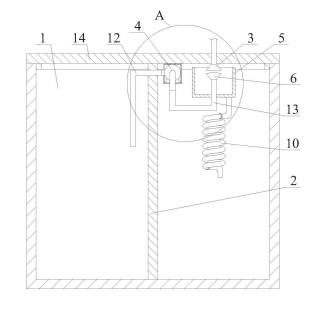

1.一种河道污水一体化处理设备，包括处理箱(1)，处理箱(1)内借助隔板(2)分隔成沉淀腔和加药腔，处理设备还包括设置在加药腔内的加药喷头(3)，其特征在于：所述处理设备还包括输送泵(4)、设置在加药腔内且位于加药喷头(3)下方的混合箱(5)、以及设置在混合箱(5)内的出水喷头(6)，输送泵(4)的进口端与沉淀腔连通，输送泵(4)的出口端与出水喷头(6)的进口端连接，出水喷头(6)的出口端朝向加药喷头(3)的出口端，加药喷头(3)的出口端位于混合箱(5)上端面的下方，出水喷头(6)的出口端位于混合箱(5)内液面的上方，混合箱(5)的底部开设有出水口。
2.根据权利要求1所述的一种河道污水一体化处理设备，其特征在于：所述处理设备还包括连接在加药喷头(3)进口端且与控制器(7)连接的送药机构(8)、以及设置在混合箱(5)内的液位计(9)，液位计(9)的输出端与控制器(7)连接，控制器(7)的输出端同时与输送泵(4)和送药机构(8)的受控端连接形成为混合箱(5)内的液面控制机构。
3.根据权利要求1所述的一种河道污水一体化处理设备，其特征在于：所述出水喷头(6)的出口端面是中间向上凸起的弧形面。
4.根据权利要求1所述的一种河道污水一体化处理设备，其特征在于：所述处理设备还包括螺旋盘绕的混合管(10)，混合管(10)位于加药腔内，混合管(10)的进口与混合箱(5)底部的出水口连通，混合管(10)的出口与加药腔连通。
5.根据权利要求1所述的一种河道污水一体化处理设备，其特征在于：所述处理设备还包括设置在加药腔内且与处理箱(1)形成为可拆卸式连接的防护桶(11)，输送泵(4)设置在防护桶(11)内，输送泵(4)的进口端连接有进水管(12)、出口端连接有排水管(13)，进水管(12)的另一端穿过隔板(2)后与沉淀腔连通，排水管(13)的另一端与出水喷头(6)连通。
6.根据权利要求5所述的一种河道污水一体化处理设备，其特征在于：所述处理设备还包括与处理箱(1)形成为可拆卸式连接的箱盖(14)，防护桶(11)的上端面与箱盖(14)的下端面接触，输送泵(4)放置在防护桶(11)内，输送泵(4)与箱盖(14)的下端面之间设置有弹性垫(15)，弹性垫(15)与箱盖(14)固定连接。
7.根据权利要求1所述的一种河道污水一体化处理设备，其特征在于：所述处理设备还包括设置在沉淀腔内的下传动轴(16)、设置在处理箱(1)外侧的上传动轴(17)、以及连接在上传动轴(17)与下传动轴(16)之间的过滤带(18)，沉淀腔内部借助过滤带(18)分隔成上下两个腔室，输送泵(4)的进口端与上方的腔室连通，过滤带(18)上开设有过滤孔，处理箱(1)侧壁上开设有用来穿过过滤带(18)的过孔，处理设备还包括设置在上传动轴(17)外围的杂质回收箱(19)、以及设置在杂质回收箱(19)内的刮刀(20)，刮刀(20)的刀刃与过滤带(18)接触。
8.根据权利要求7所述的一种河道污水一体化处理设备，其特征在于：所述处理设备还包括设置在杂质回收箱(19)内且位于刮刀(20)下方的过滤板(21)，杂质回收箱(19)底部连接有回水管(22)，回水管(22)的出口端与位于过滤带(18)下方的腔室连通且回水管(22)的出口端连接有单向阀(23)。
9.根据权利要求1所述的一种河道污水一体化处理设备，其特征在于：所述处理设备还包括抽水泵(24)、与抽水泵(24)的进口端连接的抽水管(25)、以及设置在抽水管(25)进口端的过滤网(26)，抽水泵(24)的出口端与沉淀腔底部连通，处理设备还包括气泵(27)、连接在气泵(27)的出口端与抽水管(25)之间的送气管(28)、以及连接在抽水管(25)上且位于送气管(28)与抽水泵(24)之间的第一控制阀(29)，还包括连接在送气管(28)上且与控制器(7)连接的第二控制阀(30)、连接在抽水管(25)上的流量计(31)、以及报警器(32)，流量计(31)的输出端与控制器(7)的输入端连接，控制器(7)的输出端与第一控制阀(29)、气泵(27)、抽水泵(24)和报警器(32)的受控端连接。10.根据权利要求9所述的一种河道污水一体化处理设备，其特征在于：在抽水管(25)的进口端内壁上开设有容纳槽，过滤网(26)嵌装在容纳槽内，处理设备还包括与容纳槽螺纹连接的压环(33)，压环(33)的内端面与过滤网(26)接触。
发明内容
本发明提出一种河道污水一体化处理设备，解决了相关技术中药剂在加药腔内的分散速度较慢，杀菌效果有待提高的问题。
本发明的技术方案如下：一种河道污水一体化处理设备，包括处理箱，处理箱内借助隔板分隔成沉淀腔和加药腔，处理设备还包括设置在加药腔内的加药喷头，关键在于：所述处理设备还包括输送泵、设置在加药腔内且位于加药喷头下方的混合箱、以及设置在混合箱内的出水喷头，输送泵的进口端与沉淀腔连通，输送泵的出口端与出水喷头的进口端连接，出水喷头的出口端朝向加药喷头的出口端，加药喷头的出口端位于混合箱上端面的下方，出水喷头的出口端位于混合箱内液面的上方，混合箱的底部开设有出水口。
所述处理设备还包括连接在加药喷头进口端且与控制器连接的送药机构、以及设置在混合箱内的液位计，液位计的输出端与控制器连接，控制器的输出端同时与输送泵和送药机构的受控端连接形成为混合箱内的液面控制机构。
所述出水喷头的出口端面是中间向上凸起的弧形面。
所述处理设备还包括螺旋盘绕的混合管，混合管位于加药腔内，混合管的进口与混合箱底部的出水口连通，混合管的出口与加药腔连通。
所述处理设备还包括设置在加药腔内且与处理箱形成为可拆卸式连接的防护桶，输送泵设置在防护桶内，输送泵的进口端连接有进水管、出口端连接有排水管，进水管的另一端穿过隔板后与沉淀腔连通，排水管的另一端与出水喷头连通。
所述处理设备还包括与处理箱形成为可拆卸式连接的箱盖，防护桶的上端面与箱盖的下端面接触，输送泵放置在防护桶内，输送泵与箱盖的下端面之间设置有弹性垫，弹性垫与箱盖固定连接。
所述处理设备还包括设置在沉淀腔内的下传动轴、设置在处理箱外侧的上传动轴、以及连接在上传动轴与下传动轴之间的过滤带，沉淀腔内部借助过滤带分隔成上下两个腔室，输送泵的进口端与上方的腔室连通，过滤带上开设有过滤孔，处理箱侧壁上开设有用来穿过过滤带的过孔，处理设备还包括设置在上传动轴外围的杂质回收箱、以及设置在杂质回收箱内的刮刀，刮刀的刀刃与过滤带接触。
所述处理设备还包括设置在杂质回收箱内且位于刮刀下方的过滤板，杂质回收箱底部连接有回水管，回水管的出口端与位于过滤带下方的腔室连通且回水管的出口端连接有单向阀。
所述处理设备还包括抽水泵、与抽水泵的进口端连接的抽水管、以及设置在抽水管进口端的过滤网，抽水泵的出口端与沉淀腔底部连通，处理设备还包括气泵、连接在气泵的出口端与抽水管之间的送气管、以及连接在抽水管上且位于送气管与抽水泵之间的第一控制阀，还包括连接在送气管上且与控制器连接的第二控制阀、连接在抽水管上的流量计、以及报警器，流量计的输出端与控制器的输入端连接，控制器的输出端与第一控制阀、气泵、抽水泵和报警器的受控端连接。
在抽水管的进口端内壁上开设有容纳槽，过滤网嵌装在容纳槽内，处理设备还包括与容纳槽螺纹连接的压环，压环的内端面与过滤网接触。
本发明的工作原理及有益效果为：在加药腔内加药喷头下方设置混合箱，在混合箱内设置出水喷头，增设输送泵，输送泵的进口端与沉淀腔连通，输送泵的出口端与出水喷头的进口端连接，出水喷头的出口端朝向加药喷头的出口端，加药喷头的出口端位于混合箱上端面的下方，出水喷头的出口端位于混合箱内液面的上方。沉淀腔内的水在输送泵的作用下经过出水喷头喷出，与由加药喷头喷出的药剂碰撞混合后落入混合箱内，然后经过混合箱底部的出水口排放到加药腔内，可以增大药剂与水的接触面积，加快药剂在水中的分散速度，而且下落的液体与混合箱内的液体接触时可以再次发生碰撞混合，可以有效提高杀菌效果。
（发明人：刘晓晓;赵明杰;栗勇田;张兆祥;汪佳慧;刘雪妮;郭清;王静）
