公布日：2022.08.05
申请日：2022.06.09
分类号：C02F3/30(2006.01)I
摘要

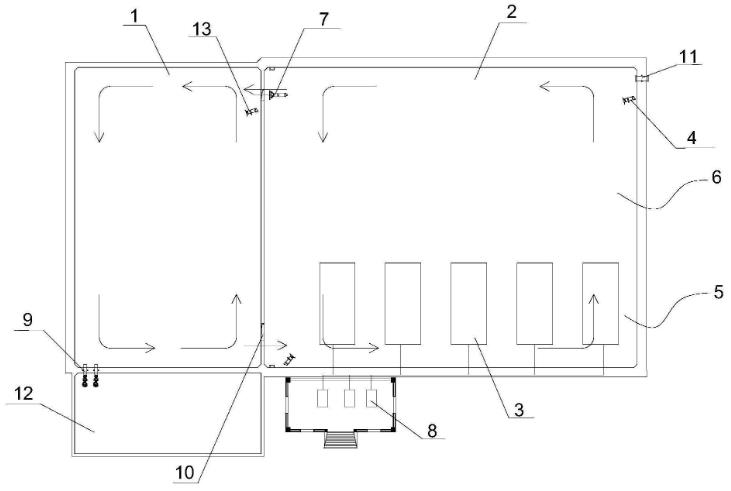

本发明提出了一种节能降耗去碳脱氮废水处理设备及处理工艺，处理设备包括脱氮系统、回流系统以及曝气系统，脱氮系统包括脱氮池，曝气系统包括曝气池、曝气器以及曝气搅拌组件，废水能够自脱氮池自动流入曝气池；曝气池内分为曝气区和非曝气区，曝气器设置于曝气区内，曝气搅拌组件设置于曝气池内并能够将非曝气区的废水推动至曝气区；回流系统包括设置于脱氮池与曝气池之间的推流器，推流器能够将曝气池内的废水推流至脱氮池内。具体的，推流器设置为循环搅拌机。该设备中曝气器设置仅为传统工艺的40％，设置曝气搅拌组件，将非曝气区的废水推流到曝气区，废水在曝气池和脱氮池间循环，达到BOD/COD的降解和脱氮的同步去除。
权利要求书
1.一种节能降耗去碳脱氮废水处理设备，其特征在于，包括脱氮系统、回流系统以及曝气系统，所述脱氮系统包括脱氮池，所述曝气系统包括曝气池、曝气器以及曝气搅拌组件，废水能够自所述脱氮池自动流入所述曝气池；所述曝气池内分为曝气区和非曝气区，所述曝气器设置于所述曝气区内，所述曝气搅拌组件设置于所述曝气池内并能够将所述非曝气区的废水推动至所述曝气区；所述回流系统包括设置于所述脱氮池与所述曝气池之间的推流器，所述推流器能够将所述曝气池内的废水推流至所述脱氮池内。
2.根据权利要求1所述的节能降耗去碳脱氮废水处理设备，其特征在于，所述曝气区占所述曝气池的40％，所述非曝气区占所述曝气池的60％。
3.根据权利要求1所述的节能降耗去碳脱氮废水处理设备，其特征在于，所述曝气系统还包括调频控制器以及风机，所述风机与所述曝气器相连，所述调频控制器能够控制自风机向所述曝气器的氧气输入量。
4.根据权利要求3所述的节能降耗去碳脱氮废水处理设备，其特征在于，所述曝气系统还包括溶氧仪，所述溶氧仪设置于所述曝气池内。
5.根据权利要求1所述的节能降耗去碳脱氮废水处理设备，其特征在于，所述脱氮池具有进水口以及过流口，所述过流口开设于所述脱氮池与所述曝气池之间，废水由所述脱氮池通过所述过流口自流入所述曝气池内。
6.根据权利要求5所述的节能降耗去碳脱氮废水处理设备，其特征在于，所述曝气池还开设有出水口，所述曝气区设置于所述过流口与所述出水口之间，废水能够自所述过流口流入所述曝气池，流经所述曝气区后从所述出水口流出。
7.根据权利要求6所述的节能降耗去碳脱氮废水处理设备，其特征在于，所述曝气搅拌组件设置为多个潜水搅拌机，所述潜水搅拌机在所述曝气池内靠近所述过流口和所述出水口设置。
8.根据权利要求1所述的节能降耗去碳脱氮废水处理设备，其特征在于，所述脱氮系统还包括脱氮搅拌组件，所述脱氮搅拌组件设置为潜水搅拌机，所述潜水搅拌机设置于所述脱氮池内并靠近所述推流器。
9.根据权利要求1所述的节能降耗去碳脱氮废水处理设备，其特征在于，所述推流器设置为循环搅拌机。
10.一种节能降耗去碳脱氮废水处理工艺，通过权利要求1至9中任一项所述的节能降耗去碳脱氮废水处理设备完成，其特征在于，具体包括如下步骤：S1，废水进入脱氮池后，通过自流从脱氮池进入曝气池，废水在曝气搅拌组件的推动下，非曝气区的废水不断流入曝气区并进行生物硝化作用，已经流经曝气区的废水不断流入非曝气区，由此在曝气池内形成循环水流；S2，经生物硝化作用后的废水通过推流器重新流入脱氮池，在反硝化菌的作用下废水中的硝酸盐被还原为氮气；S3，重复步骤S1与步骤S2。
发明内容
本发明针对目前曝气系统存在对氧气的浪费以及造价较高等问题，提出了一种节能降耗去碳脱氮废水处理设备及处理工艺。
为实现上述目的，第一方面，本发明首先提出了一种节能降耗去碳脱氮废水处理设备，包括脱氮系统、回流系统以及曝气系统，所述脱氮系统包括脱氮池，所述曝气系统包括曝气池、曝气器以及曝气搅拌组件，废水能够自所述脱氮池自动流入所述曝气池；所述曝气池内分为曝气区和非曝气区，所述曝气器设置于所述曝气区内，所述曝气搅拌组件设置于所述曝气池内并能够将所述非曝气区的废水推动至所述曝气区；所述回流系统包括设置于所述脱氮池与所述曝气池之间的推流器，所述推流器能够将所述曝气池内的废水推流至所述脱氮池内。
优选的，所述曝气区占所述曝气池的40％，所述非曝气区占所述曝气池的60％。
优选的，所述曝气系统还包括调频控制器以及风机，所述风机与所述曝气器相连，所述调频控制器能够控制自风机向所述曝气器的氧气输入量。
优选的，所述曝气系统还包括溶氧仪，所述溶氧仪设置于所述曝气池内。
优选的，所述脱氮池具有进水口以及过流口，所述过流口开设于所述脱氮池与所述曝气池之间，废水由所述脱氮池通过所述过流口自流入所述曝气池内。
优选的，所述曝气池还开设有出水口，所述曝气区设置于所述过流口与所述出水口之间，废水能够自所述过流口流入所述曝气池，流经所述曝气区后从所述出水口流出。
优选的，所述曝气搅拌组件设置为多个潜水搅拌机，所述潜水搅拌机在所述曝气池内靠近所述过流口和所述出水口设置。
优选的，所述脱氮系统还包括脱氮搅拌组件，所述脱氮搅拌组件设置为潜水搅拌机，所述潜水搅拌机设置于所述脱氮池内并靠近所述推流器。
优选的，所述推流器设置为循环搅拌机。
优选的，所述节能降耗去碳脱氮废水处理系统还包括澄清系统以及污泥回流系统。
第二方面，本发明还提出了一种节能降耗去碳脱氮废水处理工艺，通过上述节能降耗去碳脱氮废水处理设备完成，具体包括如下步骤：
S1，废水进入脱氮池后，通过自流从脱氮池进入曝气池，废水在曝气搅拌组件的推动下，非曝气区的废水不断流入曝气区并进行生物硝化作用，已经流经曝气区的废水不断流入非曝气区，由此在曝气池内形成循环水流；
S2，经生物硝化作用后的废水通过推流器重新流入脱氮池，在反硝化菌的作用下废水中的硝酸盐被还原为氮气；
S3，重复步骤S1与步骤S2。
本发明的有益效果是：
该节能降耗去碳脱氮废水处理设备将废水的好氧曝气进行精确控制，曝气器设置为传统工艺的40％，设置曝气搅拌组件，将非曝气区——即未设置曝气器区域的废水推流到曝气区——即设置有曝气器的区域，充分利用氧气供给好氧微生物；为了使BOD/COD的降解和脱氮同步进行，废水在曝气池和脱氮池间循环。由于脱氮池内的水位高于曝气池的水位，废水从脱氮池通过自流流入曝气池，而从曝气池往脱氮池则需要外力，因此设置推流器，将曝气池内的混合液推流至脱氮池，达到BOD/COD的降解和脱氮的同步去除。
该节能降耗去碳脱氮废水处理设备在曝气池内设置溶氧仪，并通过调频控制器控制氧气的输入量，从而控制风机进行精确曝气，可达到在运行费用最低的条件下保证充足的氧气供应，从而达到节能降耗。
（发明人：赵佰红;王磊;张业静）
