公布日：2022.06.10
申请日：2022.04.14
分类号：C02F3/34(2006.01)I;C02F1/30(2006.01)I
摘要
本发明涉及污水处理技术领域，具体的说是一种光解高效一体化生活污水处理装置，包括固定架，所述固定架上连接有用于对固定架进行支撑的支撑结构，所述支撑结构上连接有附着结构，所述固定架上连接有照明结构，所述照明结构上连接有清理结构，所述清理结构上连接有驱动结构，所述固定架上连接有防护结构；通过支撑结构可将装置撑起离开管道底部，照明结构能够对污水进行光照，提高污水中微生物的活性，附着结构便于微生物的附着，增加光照区微生物的数量，从而提高对污水处理的效率，通过驱动结构能够带动清理结构进行工作，从而保证光照亮度，当水位将较深时，驱动结构将驱动防护结构进行工作，从而对照明结构进行防护。
权利要求书
1.一种光解高效一体化生活污水处理装置，其特征在于，包括固定架（1），所述固定架（1）上连接有用于对固定架（1）进行支撑的支撑结构（2），所述支撑结构（2）上连接有用于微生物附着的附着结构（3），所述固定架（1）上连接有用于照明的照明结构（4），所述照明结构（4）上连接有用于对照明结构（4）进行清理的清理结构（5），所述清理结构（5）上连接有用于驱动清理结构（5）工作的驱动结构（7），所述固定架（1）上连接有用于对照明结构（4）进行防护的防护结构（6）；所述支撑结构（2）包括支撑杆（203），所述固定架（1）的两侧均转动连接有一对支撑杆（203），所述支撑杆（203）的底端转动连接有移动轮（201），所述支撑杆（203）靠近于移动轮（201）的一端螺纹连接有限位螺栓（202），所述限位螺栓（202）的一端和移动轮（201）抵触，所述固定架（1）的两端均转动连接有螺杆（205），所述螺杆（205）上螺纹连接有转动块（207），所述转动块（207）和固定架（1）转动连接，所述转动块（207）上固定连接有蜗轮（209），所述固定架（1）的两端均转动连接有蜗杆（208），所述蜗杆（208）和蜗轮（209）啮合，所述螺杆（205）的底端转动连接有拉动条（206），所述拉动条（206）的两端转动连接有推动杆（204），所述推动杆（204）的一端和支撑杆（203）转动连接。
2.根据权利要求1所述的一种光解高效一体化生活污水处理装置，其特征在于：所述固定架（1）呈矩形，所述固定架（1）一端底部呈弧形。
3.根据权利要求1所述的一种光解高效一体化生活污水处理装置，其特征在于：所述附着结构（3）包括附着板（301），一对所述支撑杆（203）固定连接有多个附着板（301），所述附着板（301）之间通过多个固定杆（302）固定连接，所述附着板（301）上设有贯穿槽（303）。
4.根据权利要求3所述的一种光解高效一体化生活污水处理装置，其特征在于：所述附着板（301）呈矩形，所述附着板（301）和水流方向相互平行。
5.根据权利要求1所述的一种光解高效一体化生活污水处理装置，其特征在于：所述照明结构（4）包括固定板（401），所述固定架（1）的内部通过螺母可拆卸连接有固定板（401），所述固定板（401）底端固定连接有安装板（402），所述安装板（402）底端安装有灯带（403）。
6.根据权利要求5所述的一种光解高效一体化生活污水处理装置，其特征在于：所述清理结构（5）包括支撑板（501），所述固定板（401）的两端均固定连接有一对支撑板（501），一对所述支撑板（501）之间转动连接有转动辊（502），一对所述转动辊（502）上缠绕连接有皮带（503），所述皮带（503）上固定连接有多个刷子（504），所述刷子（504）的顶端和灯带（403）抵触。
7.根据权利要求6所述的一种光解高效一体化生活污水处理装置，其特征在于：所述驱动结构（7）包括驱动杆（701），一个所述转动辊（502）的两端转动连接有驱动杆（701），转动连接有所述驱动杆（701）的转动辊（502）两端固定连接有第一锥齿轮（705），一对所述驱动杆（701）的底端转动连接有水轮（704），所述水轮（704）的两端贯穿于驱动杆（701）转动连接有浮箱（703），所述水轮（704）的两端也固定连接有第一锥齿轮（705），所述驱动杆（701）内部转动连接有转轴（702），所述转轴（702）的两端均固定连接有第二锥齿轮（706），所述第一锥齿轮（705）和第二锥齿轮（706）啮合，所述固定架（1）靠近于驱动杆（701）的一端固定连接有档杆（707）。
8.根据权利要求7所述的一种光解高效一体化生活污水处理装置，其特征在于：所述防护结构（6）包括防护板（601），所述固定架（1）的底端滑动连接有防护板（601），所述防护板（601）的顶端固定连接有橡胶垫（603），所述橡胶垫（603）和固定架（1）抵触，所述橡胶垫（603）和固定架（1）之间固定连接有拉簧（604），所述防护板（601）两端的内侧固定连接有第一齿条（602），所述固定架（1）位于第一齿条（602）的一端转动连接有固定齿轮（609），所述固定齿轮（609）和第一齿条（602）啮合，所述固定架（1）位于固定齿轮（609）的一侧滑动连接有第二齿条（605），所述第二齿条（605）和固定齿轮（609）啮合，所述第二齿条（605）的底端滑动连接有滑杆（606），所述滑杆（606）的底端转动连接有滚轮（607），所述驱动杆（701）上固定连接有滑块（608），所述滚轮（607）和滑块（608）滚动连接。
9.根据权利要求8所述的一种光解高效一体化生活污水处理装置，其特征在于：所述滑杆（606）的底端呈“L”形，所述滑块（608）呈矩形框状。10.根据权利要求8所述的一种光解高效一体化生活污水处理装置，其特征在于：所述防护板（601）呈矩形筒状，所述防护板（601）一侧的切面呈“L”形。
发明内容
针对现有技术中的问题，本发明提供了一种光解高效一体化生活污水处理装置。
本发明解决其技术问题所采用的技术方案是：一种光解高效一体化生活污水处理装置，包括固定架，所述固定架上连接有用于对固定架进行支撑的支撑结构，所述支撑结构上连接有用于微生物附着的附着结构，所述固定架上连接有用于照明的照明结构，所述照明结构上连接有用于对照明结构进行清理的清理结构，所述清理结构上连接有用于驱动清理结构工作的驱动结构，所述固定架上连接有用于对照明结构进行防护的防护结构；所述支撑结构包括支撑杆，所述固定架的两侧均转动连接有一对支撑杆，所述支撑杆的底端转动连接有移动轮，所述支撑杆靠近于移动轮的一端螺纹连接有限位螺栓，所述限位螺栓的一端和移动轮抵触，所述固定架的两端均转动连接有螺杆，所述螺杆上螺纹连接有转动块，所述转动块和固定架转动连接，所述转动块上固定连接有蜗轮，所述固定架的两端均转动连接有蜗杆，所述蜗杆和蜗轮啮合，所述螺杆的底端转动连接有拉动条，所述拉动条的两端转动连接有推动杆，所述推动杆的一端和支撑杆转动连接，所述固定架呈矩形，所述固定架一端底部呈弧形。
具体的，所述附着结构包括附着板，一对所述支撑杆固定连接有多个附着板，所述附着板之间通过多个固定杆固定连接，所述附着板上设有贯穿槽，所述附着板呈矩形，所述附着板和水流方向相互平行。
具体的，所述照明结构包括固定板，所述固定架的内部通过螺母可拆卸连接有固定板，所述固定板底端固定连接有安装板，所述安装板底端安装有灯带。
具体的，所述清理结构包括支撑板，所述固定板的两端均固定连接有一对支撑板，一对所述支撑板之间转动连接有转动辊，一对所述转动辊上缠绕连接有皮带，所述皮带上固定连接有多个刷子，所述刷子的顶端和灯带抵触。
具体的，所述驱动结构包括驱动杆，一个所述转动辊的两端转动连接有驱动杆，转动连接有所述驱动杆的转动辊两端固定连接有第一锥齿轮，一对所述驱动杆的底端转动连接有水轮，所述水轮的两端贯穿于驱动杆转动连接有浮箱，所述水轮的两端也固定连接有第一锥齿轮，所述驱动杆内部转动连接有转轴，所述转轴的两端均固定连接有第二锥齿轮，所述第一锥齿轮和第二锥齿轮啮合，所述固定架靠近于驱动杆的一端固定连接有档杆。
具体的，所述防护结构包括防护板，所述固定架的底端滑动连接有防护板，所述防护板的顶端固定连接有橡胶垫，所述橡胶垫和固定架抵触，所述橡胶垫和固定架之间固定连接有拉簧，所述防护板两端的内侧固定连接有第一齿条，所述固定架位于第一齿条的一端转动连接有固定齿轮，所述固定齿轮和第一齿条啮合，所述固定架位于固定齿轮的一侧滑动连接有第二齿条，所述第二齿条和固定齿轮啮合，所述第二齿条的底端滑动连接有滑杆，所述滑杆的底端转动连接有滚轮，所述驱动杆上固定连接有滑块，所述滚轮和滑块滚动连接，所述滑杆的底端呈“L”形，所述滑块呈矩形框状，所述防护板呈矩形筒状，所述防护板一侧的切面呈“L”形。

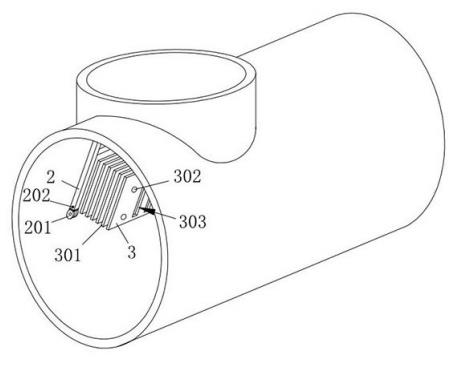

本发明的有益效果是：（1）本发明所述的一种光解高效一体化生活污水处理装置，固定架上连接有用于对固定架进行支撑的支撑结构，支撑结构上连接有用于微生物附着的附着结构，固定架上连接有用于照明的照明结构，通过支撑结构可在装置放入到管道内部后，将装置撑起离开管道底部，同时方便对装置的移动，照明结构能够对污水进行光照，提高污水中微生物的活性，附着结构便于微生物的附着，增加光照区微生物的数量，从而提高对污水处理的效率，即：将装置通过竖井放入到生活污水管道内部，在移动轮的作用下可推动装置进行移动，在需要对装置进行安装时，同时转动固定架两端的蜗杆，蜗杆将带动蜗轮转动，从而驱动转动块转动，从而带动螺杆向上运动，一对螺杆将拉动拉动条向上运动，从而使拉动条两端的推动杆发生转动，从而将支撑杆向外侧撑开，在移动轮的作用下，移动轮将转动，与管道侧壁抵触，随着支撑杆的撑开，移动轮将向管道侧壁上方运动，当移动轮运动到管道的二分之一高度时，便可停止蜗杆的转动，移动轮和支撑杆转动，可推动装置在管道内部运动，移动轮将转动，转动移动轮，使移动轮和管道竖直方向平行，转动限位螺栓便可限制移动轮的转动，从而便可阻止移动轮的转动，从而避免装置在管道内部移动，在支撑杆打开后将带动附着板展开，附着板之间通过固定杆固定，附着板和水流方向相互平行，附着板上设有多个贯穿槽，从而将减小附着板在水中的阻力，便于微生物的附着增加光照区微生物的数量，从而提高对污水处理的效率，将装置接上电源，灯带将亮起，从而对污水进行光照，提高污水中微生物的活性，灯带安装于安装板上，安装板安装于固定板上，固定板可通过螺母进行拆卸，从而方便对安装板和灯带进行更换。
（2）本发明所述的一种光解高效一体化生活污水处理装置，照明结构上连接有用于对照明结构进行清理的清理结构，清理结构上连接有用于驱动清理结构工作的驱动结构，通过驱动结构能够带动清理结构进行工作，从而对照明结构进行清理，保证光照亮度，驱动结构能够跟随水位变化而运动，从而保证清理结构的正常工作，即：在支撑杆打开时，用手托住水轮，将水轮放入污水中，浮箱使水轮下半部分与污水接触，在污水的流动下，水轮将转动，从而带动水轮端的第一锥齿轮和第二锥齿轮转动，在转轴的传动下，将带动转动辊端的第二锥齿轮和第一锥齿轮转动，从而驱动转动辊转动，在皮带的作用下，将驱动另一个转动辊转动，同时皮带将带动刷子运动，从而对灯带进行清理，保证灯带的清洁，避免灰尘和杂物影响灯带照射的亮度，在水位变化时，浮箱将带动水轮向上或向下运动，驱动杆将转动，转动辊端的第一锥齿轮和第二锥齿轮的啮合位置将发生改变，从而保证转动辊的转动。
（3）本发明所述的一种光解高效一体化生活污水处理装置，固定架上连接有用于对照明结构进行防护的防护结构，当水位将较深时，驱动结构将驱动防护结构进行工作，从而对照明结构进行防护，避免污水飞溅到照明结构上，若水位淹没防护结构时，防护结构和固定架内部气压压力将会增大，从而避免防护结构和固定架内部水位的上升，从而对照明结构进行保护，即：当水位超过最高水位时，浮箱将继续向上运动，滑块将推动滑杆向上运动，滚轮运动到滑块的一端，滑杆收入到第二齿条的内部，推动第二齿条向固定架的内部运动，带动固定齿轮转动，从而驱动第一齿条向下运动，从而带动防护板向下运动，橡胶垫保证固定架和防护板之间的密封性，拉簧将拉伸，防护板将伸入固定架以下，从而对灯带进行防护，当水位淹至防护板，防护板和固定架内部气压压力将会增大，从而避免防护板和固定架内部水位的上升，从而对灯带进行保护，水轮将进入到固定架的弧形端，当水位退去，浮箱下移，防护板将收入固定架内部。
（发明人：夏宇扬;李洁;卢金宇;夏湘一）
