公布日：2022.06.17
申请日：2022.03.11
分类号：C02F9/10(2006.01)I;C02F11/13(2019.01)I
摘要
本发明公开了一种农业用污水处理环保设备，包括分离桶主体，所述分离桶主体的上方安装有桶盖，且桶盖的中心处开设有灌水口，所述分离桶主体的前侧下方开设有出水口，所述分离桶主体的底部设置有底座，所述分离桶主体的内部上方设置有分离机构，所述分离桶主体的左侧方设置有排泥机构，所述分离桶主体的底部设置有蓄能机构，通过设置在分离桶主体的内部设置有分离机构，便于用户及时的取用，同时能够利用污水落下的重力带动搅动板转动，从而利用离心力加速污水中污泥的分离，同时在储存仓内絮凝剂的配合作用下进一步加快污泥与水体的分离，最终并使得污泥沉淀至隔板表面，完成对污水中水与泥快速简单有效的环保处理。
权利要求书

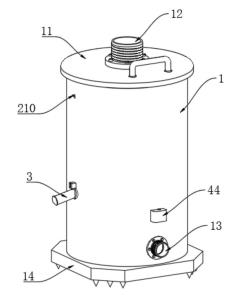

1.一种农业用污水处理环保设备，包括分离桶主体(1)，其特征在于：所述分离桶主体(1)的上方安装有桶盖(11)，且桶盖(11)的中心处开设有灌水口(12)，所述分离桶主体(1)的前侧下方开设有出水口(13)，所述分离桶主体(1)的底部设置有底座(14)，所述分离桶主体(1)的内部上方设置有分离机构(2)，所述分离桶主体(1)的左侧方设置有排泥机构(3)，所述分离桶主体(1)的底部设置有蓄能机构(4)；所述分离机构(2)包括涡轮(21)、搅动板(22)、隔板(23)、转轴(24)、浮漂触片(25)、电控阀门(26)、导流板(27)、推杆(28)、储存仓(29)、翘板(210)、推板(211)、过滤板(212)，所述分离桶主体(1)的内部中心位置设置有涡轮(21)，且涡轮(21)的底部固定连接有转轴(24)，所述涡轮(21)通过转轴(24)转动连接于分离桶主体(1)的底部，所述涡轮(21)的下方固定连接有搅动板(22)，所述搅动板(22)的下方安装有隔板(23)，所述隔板(23)的下方安装有过滤板(212)，所述隔板(23)的表面均匀安装有电控阀门(26)，所述涡轮(21)的上方设置有导流板(27)，所述导流板(27)对称转动连接于分离桶主体(1)的内壁，所述导流板(27)的左右两侧均抵接有推杆(28)，所述推杆(28)的外端且位于分离桶主体(1)的侧壁开设有储存仓(29)，所述储存仓(29)的底部转动连接有翘板(210)，所述推杆(28)的外端头固定连接于翘板(210)的底部，所述翘板(210)的外端延伸至分离桶主体(1)的外侧，所述储存仓(29)的内部设置有推板(211)，且推板(211)与翘板(210)的外侧端头固定连接；在使用时，通过抽水泵将污水从分离桶主体(1)上方的灌水口(12)处灌入分离桶主体(1)的内部，当污水自灌水口(12)自由落入分离桶主体(1)内并在两组导流板(27)的导流作用下，该导流板(27)通过扭簧转动连接于分离桶主体(1)的内壁，使得污水能够更好地掉落在涡轮(21)的上方，在利用抽水泵及污水落下的重力的共同作用力下，致使涡轮(21)快速转动，当涡轮(21)转动后随之带动其底部的搅动板(22)、转轴(24)同步转动，从而使得落入分离桶主体(1)内的含有污泥的污水在搅动板(22)的搅动下，并在离心力的作用下，加速了污水中的污泥与水体的分离，同时在污水落入分离桶主体(1)内时，会冲击和向两侧拍打位于分离桶主体(1)内部两侧的两组导流板(27)，当导流板(27)受到污水的拍打冲击后，随即带动推杆(28)同步向两侧运动，由于推杆(28)的外端与翘板(210)的底部固定连接，加之翘板(210)转动连接于储存仓(29)的底部，故在翘板(210)杠杆原理的作用下，会带动推板(211)向储存仓(29)的内侧推移，而在储存仓(29)的内部放置有可加速污泥与水体分离的絮凝试剂，故在污水落下的同时，在两组导流板(27)的配合作用下能够及时地将储存仓(29)内的絮凝试剂从储存仓(29)内侧的漏孔中间歇式推出，由此实现当污水落入分离桶主体(1)内时，能够结合搅动板(22)的离心力作用以及储存仓(29)内推出的絮凝剂与污水的相应反应的共同配合作用下，进一步快捷有效的加快污泥与污水的分离，同时搅动板(22)的搅动也会进一步加快絮凝试剂与污水的反应速率。
2.根据权利要求1所述的一种农业用污水处理环保设备，其特征在于：所述分离桶主体(1)的左侧壁开设有壁仓，且壁仓内滑动连接有浮漂触片(25)，所述浮漂触片(25)位于涡轮(21)水平高度之上。
3.根据权利要求1所述的一种农业用污水处理环保设备，其特征在于：所述排泥机构(3)包括疏导管(31)、绞龙输送锟(32)、电热丝(33)，所述隔板(23)的左侧设置有疏导管(31)，所述疏导管(31)呈左侧倾斜固定连接于分离桶主体(1)的左侧外部，且疏导管(31)与分离桶主体(1)的内部相连通，所述疏导管(31)的内部安装有绞龙输送锟(32)，所述疏导管(31)的内壁环绕安装有电热丝(33)。
4.根据权利要求3所述的一种农业用污水处理环保设备，其特征在于：所述分离桶主体(1)的左侧外部位于疏导管(31)的上方安装有驱动电机，且驱动电机的输出端与绞龙输送锟(32)的连接端相连接。
5.根据权利要求1所述的一种农业用污水处理环保设备，其特征在于：所述蓄能机构(4)包括安装舱(41)、磁圈(42)、铜线圈(43)、蓄电池(44)，所述转轴(24)的下端且位于分离桶主体(1)的底部开设有安装舱(41)，所述转轴(24)的下端延伸至安装舱(41)的内部固定连接有磁圈(42)，且磁圈(42)的圆心处固定连接有铜线圈(43)，所述铜线圈(43)固定连接于安装舱(41)的底部中心位置，所述分离桶主体(1)的前侧外部安装有蓄电池(44)。
6.根据权利要求5所述的一种农业用污水处理环保设备，其特征在于：所述蓄电池(44)与铜线圈(43)呈电性连接，所述蓄电池(44)与电热丝(33)呈电性连接。
7.根据权利要求5所述的一种农业用污水处理环保设备，其特征在于：所述转轴(24)与安装舱(41)上方呈转动连接，且转轴(24)与安装舱(41)上方的连接处设置有密封圈。
发明内容
为解决上述技术问题，提供一种农业用污水处理环保设备，本技术方案解决了上述背景技术中提出的现有设备体型大，不便于用户广泛使用、难以很好快速便捷地实现泥与水的分离等问题。
为达到以上目的，本发明采用的技术方案为：一种农业用污水处理环保设备，包括分离桶主体，所述分离桶主体的上方安装有桶盖，且桶盖的中心处开设有灌水口，所述分离桶主体的前侧下方开设有出水口，所述分离桶主体的底部设置有底座，所述分离桶主体的内部上方设置有分离机构，所述分离桶主体的左侧方设置有排泥机构，所述分离桶主体的底部设置有蓄能机构；
所述分离机构包括涡轮、搅动板、隔板、转轴、浮漂触片、电控阀门、导流板、推杆、储存仓、翘板、推板、过滤板，所述分离桶主体的内部中心位置设置有涡轮，且涡轮的底部固定连接有转轴，所述涡轮通过转轴转动连接于分离桶主体的底部，所述涡轮的下方固定连接有搅动板，所述搅动板的下方安装有隔板，所述隔板的下方安装有过滤板，所述隔板的表面均匀安装有电控阀门，所述涡轮的上方设置有导流板，所述导流板对称转动连接于分离桶主体的内壁，所述导流板的左右两侧均抵接有推杆，所述推杆的外端且位于分离桶主体的侧壁开设有储存仓，所述储存仓的底部转动连接有翘板，所述推杆的外端头固定连接于翘板的底部，所述翘板的外端延伸至分离桶主体的外侧，所述储存仓的内部设置有推板，且推板与翘板的外侧端头固定连接。
优选的，所述分离桶主体的左侧壁开设有壁仓，且壁仓内滑动连接有浮漂触片，所述浮漂触片位于涡轮水平高度之上。
优选的，所述排泥机构包括疏导管、绞龙输送锟、电热丝，所述隔板的左侧设置有疏导管，所述疏导管呈左侧倾斜固定连接于分离桶主体的左侧外部，且疏导管与分离桶主体的内部相连通，所述疏导管的内部安装有绞龙输送锟，所述疏导管的内壁环绕安装有电热丝。
优选的，所述分离桶主体的左侧外部位于疏导管的上方安装有驱动电机，且驱动电机的输出端与绞龙输送锟的连接端相连接。
优选的，所述蓄能机构包括安装舱、磁圈、铜线圈、蓄电池，所述转轴的下端且位于分离桶主体的底部开设有安装舱，所述转轴的下端延伸至安装舱的内部固定连接有磁圈，且磁圈的圆心处固定连接有铜线圈，所述铜线圈固定连接于安装舱的底部中心位置，所述分离桶主体的前侧外部安装有蓄电池。
优选的，所述蓄电池与安装舱、磁圈、铜线圈呈电性连接，所述蓄电池与电热丝呈电性连接。
优选的，所述转轴与安装舱上方呈转动连接，且转轴与安装舱上方的连接处设置有密封圈。
与现有技术相比，本发明的有益效果是：
(1)本发明通过设置在分离桶主体的内部设置有分离机构，由于分离桶主体的体积较小且构造简单，从而便于用户及时的取用，同时能够利用污水落下的重力带动搅动板转动，从而利用离心力加速污水中污泥的分离，同时在储存仓内絮凝剂的配合作用下进一步加快污泥与水体的分离，最终并使得污泥沉淀至隔板表面，完成对污水中水与泥快速简单有效的环保处理；
(2)本发明通过设置有两组导流板，既能够对落入的污水起到导流的作用，确保污水能够最大程度地落在涡轮上，从而带动涡轮转动，同时在两组导流板的拍打时带动储存仓内的絮凝剂推出并落入分离桶主体内，从而便于污水与絮凝剂发生反应，更快地完成水、泥的分离；
(3)本发明通过设置有，由于在的地面均匀设置有锥刺，故能够使得分离桶主体能够更趋于平稳的摆放于农田地面上，从而提升设备工作使用时的稳定性；
(4)本发明通过设置有浮漂触片，利用浮漂触片与水体接触后浮漂触片具备的浮力来控制外部抽水泵的启闭，从而实现分离桶主体内污水的定量环保处理，避免单次处理污水过多而导致处理效率降低的问题；
(5)本发明通过设置有蓄能机构，在污水带动涡轮、转轴转动时，利用水落下时的重力势能转换为电能并进行存储，当处理完毕后的水体排出分离桶主体后，利用存储的电能对疏导管内的污泥进行高温加热处理，经过高温干燥和杀菌的污泥，既能够方便用户分装，同时也便于用户进行后续的回收利用。
（发明人：刘超峰;卜高峰;闫亮）
