公布日：2022.09.13
申请日：2022.06.15
分类号：B01D29/03(2006.01)I;B01D29/50(2006.01)I;B01D29/60(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I
摘要
本发明公开了一种高度集成的一体化分散污水处理设备，包括滤箱、支撑杆、支撑板、电机、转轴、转换机构、隔板、排渣机构、气缸、气缸杆和横杆，所述滤箱内焊接有支撑杆，所述支撑杆上焊接有支撑板，所述支撑板上固定安装有电机，所述电机的转轴和支撑板转动连接，所述滤箱内设置有转换机构，所述转换机构上设置有隔板，所述隔板和滤箱滑动连接，所述隔板上设置有排渣机构，所述转换机构上设置有感应器，所述滤箱的侧壁固定安装有气缸，所述气缸的气缸杆和滤箱滑动连接，所述气缸杆上焊接有横杆。本发明涉及一种高度集成的一体化分散污水处理设备，具有装置对污水处理效率高和滤网上的杂物便于清理的特点。
权利要求书

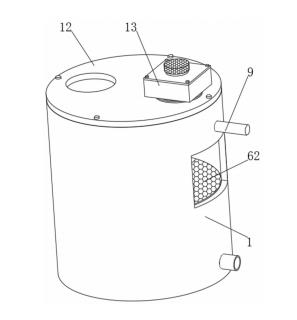

1.一种高度集成的一体化分散污水处理设备，包括滤箱(1)、支撑杆(2)、支撑板(3)、电机(4)、转轴(5)、转换机构(6)、隔板(7)、排渣机构(8)、气缸(9)、气缸杆(10)和横杆(11)，其特征在于：所述滤箱(1)内焊接有支撑杆(2)，所述支撑杆(2)上焊接有支撑板(3)，所述支撑板(3)上固定安装有电机(4)，所述电机(4)的转轴(5)和支撑板(3)转动连接，所述滤箱(1)内设置有转换机构(6)，所述转换机构(6)上设置有隔板(7)，所述隔板(7)和滤箱(1)滑动连接，所述隔板(7)上设置有排渣机构(8)，所述转换机构(6)上设置有感应器(16)，所述滤箱(1)的侧壁固定安装有气缸(9)，所述气缸(9)的气缸杆(10)和滤箱(1)滑动连接，所述气缸杆(10)上焊接有横杆(11)，所述滤箱(1)上通过螺钉连接有箱盖(12)，所述箱盖(12)上设置有监控器壳体(13)，所述监控器壳体(13)内设置有控制主板(14)，所述监控器壳体(13)上设置有显示屏(15)。
2.根据权利要求1所述的一种高度集成的一体化分散污水处理设备，其特征在于：所述转换机构(6)包括横板(61)、滤网(62)、支撑环(63)、凸块(64)、筒体(65)、顶销(66)、弹簧(67)和限位槽(68)，所述横板(61)和转轴(5)焊接，所述横板(61)和滤箱(1)接触，所述横板(61)上焊接有隔板(7)，所述横板(61)上焊接有滤网(62)，所述滤网(62)和滤箱(1)接触，所述滤网(62)上固定连接有感应器(16)，所述滤箱(1)内固定套接有支撑环(63)，所述支撑板(3)上焊接有筒体(65)，所述筒体(65)内滑动连接有顶销(66)，所述筒体(65)内设置有弹簧(67)，所述弹簧(67)的一端和顶销(66)焊接，所述弹簧(67)的另一端和支撑板(3)焊接，所述横板(61)上开设有限位槽(68)，所述限位槽(68)内滑动连接有顶销(66)。
3.根据权利要求2所述的一种高度集成的一体化分散污水处理设备，其特征在于：所述支撑环(63)上焊接有凸块(64)，所述凸块(64)和滤网(62)接触。
4.根据权利要求1所述的一种高度集成的一体化分散污水处理设备，其特征在于：所述排渣机构(8)包括连杆(81)、主杆(82)、容置槽(83)、滑杆(84)、波纹套(85)、滑筒(86)、刮杆(87)、弹性套(88)、滑销(89)、压簧(810)、限位销(811)和滑槽(812)，所述连杆(81)和隔板(7)焊接，所述连杆(81)内通过销轴连接有主杆(82)，所述主杆(82)内开设有容置槽(83)，所述容置槽(83)内滑动连接有滑杆(84)，所述容置槽(83)内设置有波纹套(85)，所述滑杆(84)上焊接有滑筒(86)，所述滑筒(86)上接触有横板(61)，所述滑筒(86)和隔板(7)接触，所述滑筒(86)内滑动连接有刮杆(87)，所述刮杆(87)的末端和滤箱(1)接触，所述滑筒(86)内设置有弹性套(88)，所述弹性套(88)和刮杆(87)粘接，所述主杆(82)内滑动连接有滑销(89)，所述滑销(89)和横杆(11)接触，所述主杆(82)内设置有压簧(810)。
5.根据权利要求4所述的一种高度集成的一体化分散污水处理设备，其特征在于：所述波纹套(85)的一端和主杆(82)粘接，所述波纹套(85)的另一端和滑杆(84)粘接。
6.根据权利要求4所述的一种高度集成的一体化分散污水处理设备，其特征在于：所述压簧(810)的一端和主杆(82)焊接，所述压簧(810)的另一端和滑销(89)焊接。
7.根据权利要求4所述的一种高度集成的一体化分散污水处理设备，其特征在于：所述滑销(89)内通过螺纹连接有限位销(811)，所述主杆(82)上开设有滑槽(812)，所述滑槽(812)内滑动连接有限位销(811)。
8.根据权利要求1所述的一种高度集成的一体化分散污水处理设备，其特征在于：所述控制主板(14)和显示屏(15)电性连接，所述控制主板(14)和感应器(16)电性连接，所述控制主板(14)上电性连接有反馈模块(17)，所述反馈模块(17)和感应器(16)电性连接，所述控制主板(14)上电性连接有散热模块(18)，所述控制主板(14)上电性连接有网络模块(19)，所述控制主板(14)与气缸(9)电性连接，所述控制主板(14)与电机(4)电性连接。
发明内容：
本发明的目的就在于为了解决上述问题而提供一种高度集成的一体化分散污水处理设备，解决了背景技术中提到的问题。
为了解决上述问题，本发明提供了一种技术方案：
一种高度集成的一体化分散污水处理设备，包括滤箱、支撑杆、支撑板、电机、转轴、转换机构、隔板、排渣机构、气缸、气缸杆和横杆，所述滤箱内焊接有支撑杆，所述支撑杆上焊接有支撑板，所述支撑板上固定安装有电机，所述电机的转轴和支撑板转动连接，所述滤箱内设置有转换机构，所述转换机构上设置有隔板，所述隔板和滤箱滑动连接，所述隔板上设置有排渣机构，所述转换机构上设置有感应器，所述滤箱的侧壁固定安装有气缸，所述气缸的气缸杆和滤箱滑动连接，所述气缸杆上焊接有横杆，所述滤箱上通过螺钉连接有箱盖，所述箱盖上设置有监控器壳体，所述监控器壳体内设置有控制主板，所述监控器壳体上设置有显示屏。
作为优选，所述转换机构包括横板、滤网、支撑环、凸块、筒体、顶销、弹簧和限位槽，所述横板和转轴焊接，所述横板和滤箱接触，所述横板上焊接有隔板，所述横板上焊接有滤网，所述滤网和滤箱接触，所述滤网上固定连接有感应器，所述滤箱内固定套接有支撑环，所述支撑板上焊接有筒体，所述筒体内滑动连接有顶销，所述筒体内设置有弹簧，所述弹簧的一端和顶销焊接，所述弹簧的另一端和支撑板焊接，所述横板上开设有限位槽，所述限位槽内滑动连接有顶销。通过隔板对两个滤网进行分割，通过电机驱动横板转动，进而使得两个滤网位置转换，并且通过弹簧将顶销顶紧在限位槽内在横板转换位置后对横板定位，进而使得装置在对污水处理过滤时，可以不停机清理滤网，确保装置对污水处理效率。
作为优选，所述支撑环上焊接有凸块，所述凸块和滤网接触。通过设置凸块，减小滤网和支撑环之间的摩擦力。
作为优选，所述排渣机构包括连杆、主杆、容置槽、滑杆、波纹套、滑筒、刮杆、弹性套、滑销、压簧、限位销和滑槽，所述连杆和隔板焊接，所述连杆内通过销轴连接有主杆，所述主杆内开设有容置槽，所述容置槽内滑动连接有滑杆，所述容置槽内设置有波纹套，所述滑杆上焊接有滑筒，所述滑筒上接触有横板，所述滑筒和隔板接触，所述滑筒内滑动连接有刮杆，所述刮杆的末端和滤箱接触，所述滑筒内设置有弹性套，所述弹性套和刮杆粘接，所述主杆内滑动连接有滑销，所述滑销和横杆接触，所述主杆内设置有压簧。通过气缸驱动横杆移动，使得横杆拨动滑销，使得主杆绕销轴转动，进而使得滑筒和刮杆配合，将滤网上的杂物刮除从滤箱上的出口排出，使得滤网清理更加方便，避免滤网堵塞。
作为优选，所述波纹套的一端和主杆粘接，所述波纹套的另一端和滑杆粘接。通过设置波纹套，使得滑筒被顶紧在滤网上移动。
作为优选，所述压簧的一端和主杆焊接，所述压簧的另一端和滑销焊接。通过设置压簧，使得滑销可以自动复位。
作为优选，所述滑销内通过螺纹连接有限位销，所述主杆上开设有滑槽，所述滑槽内滑动连接有限位销。通过设置限位销和滑槽配合，对滑销的行程进行限位。
作为优选，所述控制主板和显示屏电性连接，所述控制主板和感应器电性连接电性连接，所述控制主板上电性连接有反馈模块，所述反馈模块和感应器电性连接，所述控制主板上电性连接有散热模块，所述控制主板上电性连接有网络模块，所述控制主板与气缸电性连接，所述控制主板与电机电性连接。感应器通过反馈模块向控制主板反馈信号，使得控制主板控制电机和气缸开关，进而使得装置可以自动化运行。
本发明的有益效果是：本发明涉及一种高度集成的一体化分散污水处理设备，具有装置对污水处理效率高和滤网上的杂物便于清理的特点，在具体的使用中，具有以下有益效果：
首先，通过设置电机、横板、滤网、筒体、顶销、弹簧、限位槽、隔板等结构，通过隔板对两个滤网进行分割，通过电机驱动横板转动，进而使得两个滤网位置转换，并且通过弹簧将顶销顶紧在限位槽内在横板转换位置后对横板定位，进而使得装置在对污水处理过滤时，可以不停机清理滤网，确保装置对污水处理效率。
其次，通过设置连杆、主杆、容置槽、滑杆、波纹套、滑筒、刮杆、弹性套、滑销、气缸、横杆等结构，通过气缸驱动横杆移动，使得横杆拨动滑销，使得主杆绕销轴转动，进而使得滑筒和刮杆配合，将滤网上的杂物刮除从滤箱上的出口排出，使得滤网清理更加方便，避免滤网堵塞。
（发明人：丁宇;曲毅;郝进伟;刘雪;杨宏旺;徐慧荟;曹惠翔;王兆选）
