公布日:2022.11.25
申请日:2022.05.18
分类号:C02F9/10(2006.01)I;C02F1/44(2006.01)I;B01D29/03(2006.01)I;B01D29/58(2006.01)I;B01D29/60(2006.01)I;B01D29/96(2006.01)I
摘要
本发明公开了一种工业危化污水蒸馏回用设备,属于污水处理设备技术领域,该一种工业危化污水蒸馏回用设备,包括物理过滤装置、蒸馏装置和膜过滤装置,所述物理过滤装置的出液口和所述蒸馏装置的进液口通过第一管道连接,所述蒸馏装置的出液口和所述膜过滤装置的进液口通过第二管道连接,污水依次经过所述物理过滤装置、所述蒸馏装置和所述膜过滤装置得到逐级净化,所述物理过滤装置包括第一过滤箱和交错设置在第一过滤箱内部的若干挡板。通过将物理过滤、蒸馏过滤和膜过滤组合起来对污水进行处理,污水依次经过各个处理设备实现了对污水的层级处理,相比较现有的独立设备对污水的处理过程,污水的净化程度更高,处理效果更好。
权利要求书

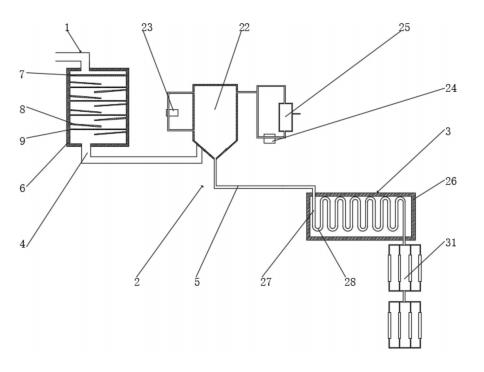

1.一种工业危化污水蒸馏回用设备,其特征在于:包括物理过滤装置(1)、蒸馏装置(2)、膜过滤装置(3)和二级反渗透装置(31),所述物理过滤装置(1)的出液口和所述蒸馏装置(2)的进液口通过第一管道(4)连接,所述蒸馏装置(2)的出液口和所述膜过滤装置(3)的进液口通过第二管道(5)连接,污水依次经过所述物理过滤装置(1)、所述蒸馏装置(2)和所述膜过滤装置(3)得到逐级净化。
2.根据权利要求1所述的一种工业危化污水蒸馏回用设备,其特征在于:所述物理过滤装置(1)包括第一过滤箱(6)、第一过滤网(7)和交错设置在第一过滤箱(6)内部的若干挡板(8),所述物理过滤装置(1)还包括设置在相邻所述挡板(8)之间的第二过滤网(9),所述第一过滤网(7)设置在靠近所述物理过滤装置(1)进液口处。
3.根据权利要求2所述的一种工业危化污水蒸馏回用设备,其特征在于:所述第二过滤网(9)沿着污水前进方向过滤半径逐渐减小,所述挡板(8)沿着污水前进方向倾斜一定角度。
4.根据权利要求3所述的一种工业危化污水蒸馏回用设备,其特征在于:所述物理过滤装置(1)还包括控制所述挡板(8)倾斜角度的旋转装置(10)和将第一过滤网(7)和第二过滤网(9)拉出的抽出装置(11)。
5.根据权利要求4所述的一种工业危化污水蒸馏回用设备,其特征在于:所述旋转装置(10)包括旋转轴(12),所述旋转轴(12)一端转动连接在所述第一过滤箱(6)内壁上,所述旋转轴(12)的另一端贯穿所述挡板(8)并延伸到所述第一过滤箱(6)外部,且在外径处固定连接有控制件(13),所述控制件(13)上设置有卡块(14),所述旋转装置(10)还包括固定在所述第一过滤箱(6)外壁上的滑轨(15)以及滑轨(15)上滑动连接的滑块(16),所述滑块(16)上设置有和所述卡块(14)相适配的卡槽(17),所述旋转装置(10)还包括对所述滑块(16)进行限位的限位装置(18)。
6.根据权利要求5所述的一种工业危化污水蒸馏回用设备,其特征在于:所述限位装置(18)是设置在所述滑块(16)和所述第一过滤箱(6)外壁上的螺纹孔(19),通过螺栓将所述滑块(16)固定在所述第一过滤箱(6)上。
7.根据权利要求4所述的一种工业危化污水蒸馏回用设备,其特征在于:所述抽出装置(11)包括安装所述第一过滤网(7)和所述第二过滤网(9)的滑动件(20)以及设置在所述第一过滤箱(6)内壁上供所述滑动件(20)滑动的轨道(21),所述滑动件(20)上设置有把手(30)。
8.根据权利要求1所述的一种工业危化污水蒸馏回用设备,其特征在于:所述蒸馏装置(2)包括蒸馏釜(22)、压缩机(23)、真空泵(24)以及冷凝水罐(25),所述真空泵(24)制造真空环境从而降低沸点,所述蒸馏釜(22)对污水进行蒸馏处理。
9.根据权利要求1所述的一种工业危化污水蒸馏回用设备,其特征在于:所述膜过滤装置(3)包括第二过滤箱(26)、设置在所述第二过滤箱(26)内的若干陶瓷膜(27)以及连接若干所述陶瓷膜(27)的连接件(28)。
10.根据权利要求9所述的一种工业危化污水蒸馏回用设备,其特征在于:所述连接件(28)成“U”型且在连接件(28)内设置有若干分流通道(29)。
发明内容
本发明的目的在于提供一种工业危化污水蒸馏回用设备,以解决上述背景技术中提出现有污水处理设备在使用过程中的问题。
为实现上述目的,本发明提供如下技术方案:一种工业危化污水蒸馏回用设备,包括物理过滤装置、蒸馏装置、膜过滤装置和二级反渗透装置,所述物理过滤装置的出液口和所述蒸馏装置的进液口通过第一管道连接,所述蒸馏装置的出液口和所述膜过滤装置的进液口通过第二管道连接,污水依次经过所述物理过滤装置、所述蒸馏装置和所述膜过滤装置得到逐级净化。
优选的,所述物理过滤装置包括第一过滤箱、第一过滤网和交错设置在第一过滤箱内部的若干挡板,所述物理过滤装置还包括设置在相邻所述挡板之间的第二过滤网,所述第一过滤网设置在靠近所述物理过滤装置进液口处。
优选的,所述第二过滤网沿着污水前进方向过滤半径逐渐减小,所述挡板沿着污水前进方向倾斜一定角度。
优选的,所述物理过滤装置还包括控制所述挡板倾斜角度的旋转装置和将第一过滤网和第二过滤网拉出的抽出装置。
优选的,所述旋转装置包括旋转轴,所述旋转轴一端转动连接在所述第一过滤箱内壁上,所述旋转轴的另一端贯穿所述挡板并延伸到所述第一过滤箱外部,且在外径处固定连接有控制件,所述控制件上设置有卡块,所述旋转装置还包括固定在所述第一过滤箱外壁上的滑轨以及滑轨上滑动连接的滑块,所述滑块上设置有和所述卡块相适配的卡槽,所述旋转装置还包括对所述滑块进行限位的限位装置。
优选的,所述限位装置是设置在所述滑块和所述第一过滤箱外壁上的螺纹孔,通过螺栓将所述滑块固定在所述第一过滤箱上。
优选的,所述抽出装置包括安装所述第一过滤网和所述第二过滤网的滑动件以及设置在所述第一过滤箱内壁上供所述滑动件滑动的轨道,所述滑动件上设置有把手。
优选的,所述蒸馏装置包括蒸馏釜、压缩机、真空泵以及冷凝水罐,所述真空泵制造真空环境从而降低沸点,所述蒸馏釜对污水进行蒸馏处理。
优选的,所述膜过滤装置包括第二过滤箱、设置在所述第二过滤箱内的若干陶瓷膜以及连接若干所述陶瓷膜的连接件。
优选的,所述连接件成“U”型且在连接件内设置有若干分流通道。
与现有技术相比,本发明的有益效果是:
1、通过将物理过滤、蒸馏过滤和膜过滤组合起来对污水进行处理,污水依次经过各个处理设备实现了对污水的层级处理,相比较现有的独立设备对污水的处理过程,污水的净化程度更高,处理效果更好。
2、通过在第一过滤箱内设置多个挡板,避免了污水在进入箱体之后直接和第二过滤网进行接触,一方面能够减少污水中的颗粒对第二过滤网造成损伤,另一方面能够提高第二过滤网的过滤效果,同时在第一过滤箱内设置多个过滤直径不同的第二过滤网且污水在第一过滤中曲折前进,提高了污水和第二过滤网的接触面积,进一步提高了过滤效果。
3、通过第一过滤箱设置对挡板角度进行调节的旋转装置,方便了对挡板角度的调节,避免污水中的颗粒附着在挡板上,影响过滤效果,同时设置了能将第一过滤网和第二过滤网拉出的抽出装置,方便对第一过滤网以及第二过滤网进行清洗,放置杂质堵塞。
4、通过在第二过滤箱内设置多个连接件用以连接多个陶瓷膜,能够在固定规格的第二过滤箱内放置更多的陶瓷膜,污水依次经过各个陶瓷膜的过滤后才能排出,且在连接件设置有和套膜膜上通孔相对应的分流通道,使污水的流动更加顺畅,进一步提高了过滤效果。
(发明人:冯帆)
