公布日：2022.11.04
申请日：2022.10.10
分类号：B01D29/15(2006.01)I;B01D29/72(2006.01)I;B01D29/66(2006.01)I
摘要
本发明涉及固液分离领域，具体涉及一种环保用压滤式污水过滤装置，包括壳体、活塞和过滤组件，壳体具有相互连通的进水管、出水管以及集污管，出水管的上端部通过反冲弹簧连接有蓄水盖；活塞设置于进水管内部；过滤组件包括滤网和传动控制机构，滤网设置于出水管内部，滤网采用柔性材质制成，滤网的内侧壁通过支撑压簧连接有若干角撑；传动控制机构传动连接角撑和活塞杆。本发明在活塞下压时控制角撑向内收缩进而将滤网收卷折叠，并向蓄水盖和出水管的顶板之间蓄水；在活塞向上运动时将角撑释放，使滤网向外复位扩张，同时利用蓄水对滤网外侧壁进行反冲，每一个过滤周期都会利用振动加反冲的方式对滤网进行一次自清洁，提高清洁效果。
权利要求书
1.一种环保用压滤式污水过滤装置，其特征在于：包括：壳体，其具有从上至下依次布置且相互连通的进水管、出水管以及集污管，出水管的直径大于进水管和集污管的直径；进水管上设置有单向进水口、出水管上设置有单向出水口；出水管的上端部通过反冲弹簧连接有蓄水盖，蓄水盖与出水管和进水管的侧壁均滑动密封，蓄水盖与出水管内部连通；活塞，其设置于进水管内部且与进水管的内壁滑动密封连接，活塞在驱动机构的带动下上下往复运动，活塞的下端设置有活塞杆；过滤组件，其包括滤网和传动控制机构，滤网设置于出水管内部，滤网采用柔性材质制成，滤网的内侧壁连接有若干角撑，角撑沿径向可滑动，角撑的上下两端均通过若干沿圆周均布的支撑压簧与出水管的中心连接；传动控制机构传动连接角撑和活塞杆，传动控制机构用于在活塞下压预设距离后控制角撑上端向内收缩进而将滤网逐渐收卷折叠，并向蓄水盖和出水管的顶板之间蓄水，且在活塞下压至下端极限位置时将角撑锁止；以及用于在活塞向上运动时将角撑释放，使滤网向外复位扩张，同时利用蓄水对滤网外侧壁进行反冲。
2.根据权利要求1所述的一种环保用压滤式污水过滤装置，其特征在于：出水管的内顶面和内底面均设置有安装板，滤网设置于两个安装板之间，滤网的上边界和下边界设置有橡胶圈，橡胶圈与安装板抵触且与安装板滑动密封连接。
3.根据权利要求1所述的一种环保用压滤式污水过滤装置，其特征在于：驱动机构包括驱动轮，驱动轮的端面上设置有一个偏心凸起；活塞上端设置有传动杆，传动杆的上端具有水平延伸的槽口，偏心凸起滑动设置于槽口内。
4.根据权利要求3所述的一种环保用压滤式污水过滤装置，其特征在于：传动杆上连接有封堵板，封堵板的下端延伸至出水管内部且与出水管和蓄水盖滑动密封，封堵板位于滤网的外侧且能够将出水口封堵；出水管的内部中心设置有竖直延伸的芯柱，活塞杆滑动插装于芯柱；传动控制机构包括拉环、压环、释放环以及若干连杆；拉环可滑动的套设于芯柱，压环和释放环均套设于活塞杆且与芯柱相对滑动连接，压环位于拉环的上方预设位置、释放环位于拉环的下方预设位置；连杆与角撑一一对应，连杆的外端与相应角撑铰接、内端与拉环铰接；拉环上沿圆周方向均布设置有若干锁止结构，锁止结构与连杆一一对应，锁止结构用于将连杆的内端锁止或解锁。
5.根据权利要求4所述的一种环保用压滤式污水过滤装置，其特征在于：锁止结构包括切换块和卡块；拉环上设置有若干周向均布的、贯穿其外周壁的安装缺口，安装缺口的侧壁从内至外设置有V型滑槽、水平滑槽以及铰接孔，V型滑槽的开口朝内，切换块滑动安装于V型滑槽，卡块滑动安装于水平滑槽，连杆铰接于铰接孔；切换块与卡块同步径向移动且可相对上下滑动；卡块的外侧面和连杆的内端外周壁上均设置有齿牙，切换块处于V型滑槽的中间位置时，连杆的内端与卡块啮合；切换块的高度大于拉环的高度，压环上设置有若干抵压弹簧，压环向下移动时抵压弹簧首先与切换块抵触，然后压环与拉环抵触；芯柱上设置有若干挡块，挡块与切换块一一对应且位于切换块的下方预设位置。
6.根据权利要求5所述的一种环保用压滤式污水过滤装置，其特征在于：释放环与活塞杆螺纹连接，传动杆与活塞可转动连接。
7.根据权利要求1所述的一种环保用压滤式污水过滤装置，其特征在于：集污管上设置有第一阀门和第二阀门，第一阀门位于第二阀门的上方。
发明内容
根据现有技术的不足之处，本发明提出了一种环保用压滤式污水过滤装置，以解决现有的过滤装置自清理效果差的问题。

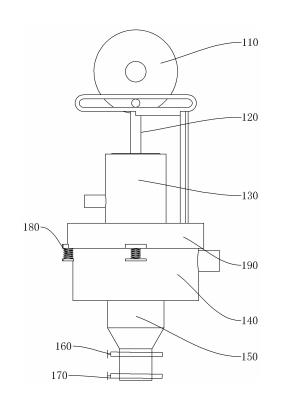

本发明的一种环保用压滤式污水过滤装置采用如下技术方案：包括：壳体，其具有从上至下依次布置且相互连通的进水管、出水管以及集污管，出水管的直径大于进水管和集污管的直径；进水管上设置有单向进水口、出水管上设置有单向出水口；出水管的上端部通过反冲弹簧连接有蓄水盖，蓄水盖与出水管和进水管的侧壁均滑动密封，蓄水盖与出水管内部连通；活塞，其设置于进水管内部且与进水管的内壁滑动密封连接，活塞在驱动机构的带动下上下往复运动，活塞的下端设置有活塞杆；过滤组件，其包括滤网和传动控制机构，滤网设置于出水管内部，滤网采用柔性材质制成，滤网的内侧壁连接有若干角撑，角撑沿径向可滑动，角撑的上下两端均通过若干沿圆周均布的支撑压簧与出水管的中心连接；传动控制机构传动连接角撑和活塞杆，传动控制机构用于在活塞下压预设距离后控制角撑上端向内收缩进而将滤网逐渐收卷折叠，并向蓄水盖和出水管的顶板之间蓄水，且在活塞下压至下端极限位置时将角撑锁止；以及用于在活塞向上运动时将角撑释放，使滤网向外复位扩张，同时利用蓄水对滤网外侧壁进行反冲。
可选地，出水管的内顶面和内底面均设置有安装板，滤网设置于两个安装板之间，滤网的上边界和下边界设置有橡胶圈，橡胶圈与安装板抵触且与安装板滑动密封连接。
可选地，驱动机构包括驱动轮，驱动轮的端面上设置有一个偏心凸起；活塞上端设置有传动杆，传动杆的上端具有水平延伸的槽口，偏心凸起滑动设置于槽口内。
可选地，传动杆上连接有封堵板，封堵板的下端延伸至出水管内部且与出水管和蓄水盖滑动密封，封堵板位于滤网的外侧且能够将出水口封堵；出水管的内部中心设置有竖直延伸的芯柱，活塞杆滑动插装于芯柱；传动控制机构包括拉环、压环、释放环以及若干连杆；拉环可滑动的套设于芯柱，压环和释放环均套设于活塞杆且与芯柱相对滑动连接，压环位于拉环的上方预设位置、释放环位于拉环的下方预设位置；连杆与角撑一一对应，连杆的外端与相应角撑铰接、内端与拉环铰接；拉环上沿圆周方向均布设置有若干锁止结构，锁止结构与连杆一一对应，锁止结构用于将连杆的内端锁止或解锁。
可选地，锁止结构包括切换块和卡块；拉环上设置有若干周向均布的、贯穿其外周壁的安装缺口，安装缺口的侧壁从内至外设置有V型滑槽、水平滑槽以及铰接孔，V型滑槽的开口朝内，切换块滑动安装于V型滑槽，卡块滑动安装于水平滑槽，连杆铰接于铰接孔；切换块与卡块同步径向移动且可相对上下滑动；卡块的外侧面和连杆的内端外周壁上均设置有齿牙，切换块处于V型滑槽的中间位置时，连杆的内端与卡块啮合；切换块的高度大于拉环的高度，压环上设置有若干抵压弹簧，压环向下移动时抵压弹簧首先与切换块抵触，然后压环与拉环抵触；芯柱上设置有若干挡块，挡块与切换块一一对应且位于切换块的下方预设位置。
可选地，释放环与活塞杆螺纹连接，传动杆与活塞可转动连接。
可选地，集污管上设置有第一阀门和第二阀门，第一阀门位于第二阀门的上方。
本发明的有益效果是：本发明的一种环保用压滤式污水过滤装置利用活塞抽吸的方式对污水进行过滤处理，并在出水管上设置了蓄水盖，同时滤网采用柔性材质制成并利用角撑支撑，过滤时通过传动控制机构控制角撑收缩使滤网收卷，在活塞向上运动时使角撑释放，滤网复位舒张产生振动，同时利用蓄水对滤网外侧进行反冲，且振动与反冲方向相对，每一个过滤周期都会利用振动加反冲的方式对滤网进行一次自清洁，增强自清洁效果，保证滤网长期的通透性，提高过滤效率和过滤效果。
进一步的，设置释放环与活塞杆螺纹连接，可以调节释放环的初始位置，改变滤网振动的幅度和频率，以适应含有不同杂质的污水。
（发明人：黄俏冰）
