公布日：2022.11.22
申请日：2022.09.22
分类号：C02F9/14(2006.01)I;C02F3/12(2006.01)I
摘要
本发明提供了一种适用于进水波动的小型一体化MBR污水处理装备及工艺，涉及污水处理技术领域。本发明提供的适用于进水波动的小型一体化MBR污水处理装备，包括控制系统以及依次连通的格栅井、调节池、生化反应池、MBR膜池；控制系统根据调节池液位控制污水处理装备的启停；MBR膜池设置溢流口，所述溢流口与调节池或者格栅井以管道连通，用于将MBR膜池中的混合液回流至调节池或者格栅井，确保在进水总氮负荷高于设计值的情况下出水达标排放；保证在进水水量严重低于设计值的情况下污水处理装备稳定运行与出水达标排放；取消好氧池硝化液回流泵和膜池污泥回流泵以及膜池在线液位控制仪表的配置，节省了工程费用并降低了工艺运维难度。
权利要求书
1.一种适用于进水波动的小型一体化MBR污水处理装备，其特征在于，包括控制系统以及依次连通的格栅井、调节池、生化反应池、MBR膜池；所述控制系统根据调节池液位控制所述小型一体化MBR污水处理装备的启停；所述MBR膜池设置溢流口，所述溢流口与调节池或者格栅井以管道连通，用于将MBR膜池中的混合液通过溢流口回流至调节池或者格栅井。
2.根据权利要求1所述的适用于进水波动的小型一体化MBR污水处理装备，其特征在于，所述调节池设置低液位标高限位；当调节池液位低于低液位标高限位时，所述控制系统控制所述小型一体化MBR污水处理装备停止运行，调节池存蓄污水。
3.根据权利要求2所述的适用于进水波动的小型一体化MBR污水处理装备，其特征在于，所述调节池设置高液位标高限位；当调节池液位达到高液位标高限位时，所述控制系统控制所述小型一体化MBR污水处理装备启动运行。
4.根据权利要求1所述的适用于进水波动的小型一体化MBR污水处理装备，其特征在于，所述调节池中安装搅拌器和潜污泵。
5.根据权利要求4所述的适用于进水波动的小型一体化MBR污水处理装备，其特征在于，所述潜污泵的提升管道上不设置流量调节阀。
6.根据权利要求1所述的适用于进水波动的小型一体化MBR污水处理装备，其特征在于，所述生化反应池为好氧池、厌氧池和缺氧池的组合或者好氧池。
7.根据权利要求1所述的适用于进水波动的小型一体化MBR污水处理装备，其特征在于，所述生化反应池内部不设置回流泵或回流管道；MBR膜池内部不设置污泥回流泵和回流管道。
8.根据权利要求1所述的适用于进水波动的小型一体化MBR污水处理装备，其特征在于，所述溢流口为圆形溢流口或者矩形溢流渠；优选地，所述溢流口与调节池以管道连通，所述管道的过水流速为0.6-2.0m/s。
9.根据权利要求1所述的适用于进水波动的小型一体化MBR污水处理装备，其特征在于，所述MBR膜池不设置液位标高限位。
10.一种污水处理工艺，其特征在于，采用权利要求1-9任一项所述的适用于进水波动的小型一体化MBR污水处理装备处理污水。
发明内容
本发明的第一目的在于提供一种适用于进水波动的小型一体化MBR污水处理装备，以解决上述问题中的至少一种。
本发明的第二目的在于提供一种污水处理工艺。

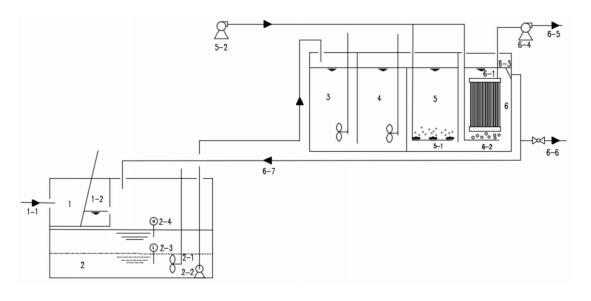

第一方面，本发明提供了一种适用于进水波动的小型一体化MBR污水处理装备，包括控制系统以及依次连通的格栅井、调节池、生化反应池、MBR膜池；
所述控制系统根据调节池液位控制所述小型一体化MBR污水处理装备的启停；
所述MBR膜池设置溢流口，所述溢流口与调节池或者格栅井以管道连通，用于将MBR膜池中的混合液通过溢流口回流至调节池或者格栅井。
作为进一步技术方案，所述调节池设置低液位标高限位；
当调节池液位低于低液位标高限位时，所述控制系统控制所述小型一体化MBR污水处理装备停止运行，调节池存蓄污水。
作为进一步技术方案，所述调节池设置高液位标高限位；
当调节池液位达到高液位标高限位时，所述控制系统控制所述小型一体化MBR污水处理装备启动运行。
作为进一步技术方案，所述调节池中安装搅拌器和潜污泵。
作为进一步技术方案，所述潜污泵的提升管道上不设置流量调节阀。
作为进一步技术方案，所述生化反应池为好氧池、厌氧池和缺氧池的组合或者好氧池。
作为进一步技术方案，所述生化反应池内部不设置回流泵或回流管道；
MBR膜池内部不设置污泥回流泵和回流管道。
作为进一步技术方案，所述溢流口为圆形溢流口或者矩形溢流渠；
优选地，所述溢流口与调节池以管道连通，所述管道的过水流速为0.6-2.0m/s。
作为进一步技术方案，所述MBR膜池不设置液位标高限位。
第二方面，本发明提供了一种污水处理工艺，采用上述小型一体化MBR污水处理装备处理污水。
与现有技术相比，本发明具有如下有益效果：
本发明提供的适用于进水波动的小型一体化MBR污水处理装备，控制系统根据调节池液位控制小型一体化MBR污水处理装备的启停，结构简单实用，减少在线数据反馈仪表的安装，实现系统的自动化控制，减少对运维人员的要求。MBR膜池设置溢流口，溢流口与调节池或者格栅井以管道连通，用于将MBR膜池中高于溢流口的泥水混合液回流至调节池或者格栅井。由于调节池进水具有优质碳源，通过MBR膜池溢流的混合液不仅将具有脱氮除磷作用的活性污泥带入调节池，还将经过好氧硝化的硝态氮带入调节池，并随后在调节池中实现了进水、活性污泥、碳源的均匀混合与生化反应。由于调节池池容足够大，不仅可以快速地削减溢流混合液中溶解氧，并且为生物反硝化与厌氧生物释磷反应创造了有利条件，完成总氮的高效去除与磷的充分释放。
本发明对于出水总氮、总磷指标不达标的常规小型MBR工艺装备系统的提升改造具有良好的指导意义。无需对原有设备进行大幅度整改，不需要新增水泵、风机等机电设备即可保证了出水的达标排放。
同样，基于上述原理，本发明用于小型MBR装备的新项目工程设计时，可以增加系统对于水质水量波动情况的适应性，减少了系统机电设备配套数量，降低了运维难度，并达到节约工程投资的目的，具有技术推广价值。
（发明人：李大海;朱圆圆;包进锋;徐百龙;林茜茜）
