公布日:2022.11.15
申请日:2022.08.19
分类号:C02F9/04(2006.01)I;C02F101/30(2006.01)N
摘要
本发明提供了一种生物质三效耦合处理污水系统及方法,包括主体反应器,所述主体反应器的内部从下往上依次设置第一容置空间、一级膜组件、二级膜组件、第二容置空间;一级膜组件与二级膜组件之间隔断,一级膜组件通过一级出水管路与第二容置空间连通,二级膜组件通过二级出水管路将净化后的污水排出;第一容置空间的一侧连接进污水管路,进污水管路上安装射流器,射流器一端连接臭氧发生器,臭氧发生器用于对进污水管路内的污水进行臭氧预处理;臭氧前置,不仅起到常规的消毒效果,臭氧预处理降低废水中大分子有机物的比例,增加活性炭的吸附效能,同时臭氧也在活性炭表面和内部强化其氧化性,分解吸附在活性炭上的有机物,提高臭氧的氧化效能。
权利要求书
1.一种生物质三效耦合处理污水系统,其特征在于,包括主体反应器,所述主体反应器的内部从下往上依次设置第一容置空间、一级膜组件、二级膜组件、第二容置空间;一级膜组件与二级膜组件之间隔断,一级膜组件通过一级出水管路与第二容置空间连通,二级膜组件通过二级出水管路将净化后的污水排出;所述第一容置空间的一侧连接进污水管路,进污水管路上安装射流器,射流器一端连接臭氧发生器,臭氧发生器用于对进污水管路内的污水进行臭氧预处理。
2.如权利要求1所述的生物质三效耦合处理污水系统,其特征在于,所述主体反应器上方设置活性炭仓,活性炭仓通过活性炭调节给料阀与一级出水管路连通,活性炭仓内的活性炭可通过一级出水管路进入第二容置空间。
3.如权利要求1所述的生物质三效耦合处理污水系统,其特征在于,所述活性炭仓底部固定连接有连接管道,连接管道另一端固定连接于一级出水管路,在连接管道上固定连接有活性炭调节给料阀。
4.如权利要求1所述的生物质三效耦合处理污水系统,其特征在于,所述一级膜组件包括由第一中空纤维膜丝组成,所述第一中空纤维膜丝表面分布多个0.1-0.2微米的孔。
5.如权利要求1所述的生物质三效耦合处理污水系统,其特征在于,所述二级膜组件由第二中空纤维膜丝组成,所述第二中空纤维膜丝表面分布多个0.02-0.08微米的孔。
6.如权利要求1所述的生物质三效耦合处理污水系统,其特征在于,所述一级膜组件一侧设置一级出水管路,一级出水管路上安装有一级出水泵,一级出水管路连通第二容置空间。
7.如权利要求1所述的生物质三效耦合处理污水系统,其特征在于,所述臭氧发生器包括铁氟龙套,其内部设有石英管、臭氧发生器外电极和臭氧发生器内电极,在石英管外侧表面设有臭氧发生器外电。
8.如权利要求1所述的生物质三效耦合处理污水系统,其特征在于,所述射流器具有入水腔、混合腔、入气接头,混合腔的管壁上设有水压开关,混合腔内置搅拌器。
9.如权利要求1所述的生物质三效耦合处理污水系统,其特征在于,所述第一容置空间的底部设置排碳口。
10.一种如权利要求1-9任一所述的生物质三效耦合处理污水系统的工作方法,其特征在于,包括:通过臭氧发生器对进污水管路内的污水进行臭氧预处理,通过进污水管路将污水传输至第一容置空间内;并经过一级膜组件处理后通过一级出水管路进入第二容置空间;进入第二容置空间内的污水通过二级膜组件处理后经过二级出水管路排出。
发明内容
本发明为了解决上述问题,提出了一种生物质三效耦合处理污水系统及方法,本发明采用如下技术方案:

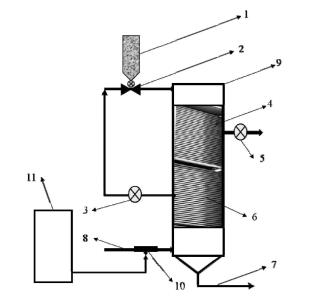

第一方面,本发明提供了一种生物质三效耦合处理污水系统,包括主体反应器,所述主体反应器的内部从下往上依次设置第一容置空间、一级膜组件、二级膜组件、第二容置空间;一级膜组件与二级膜组件之间隔断,一级膜组件通过一级出水管路与第二容置空间连通,二级膜组件通过二级出水管路将净化后的污水排出;
所述第一容置空间的一侧连接进污水管路,进污水管路上安装射流器,射流器一端连接臭氧发生器,臭氧发生器用于对进污水管路内的污水进行臭氧预处理。
进一步,所述主体反应器上方设置活性炭仓,活性炭仓通过活性炭调节给料阀与一级出水管路连通,活性炭仓内的活性炭可通过一级出水管路进入第二容置空间。
进一步,所述活性炭仓底部固定连接有连接管道,连接管道另一端固定连接于一级出水管路,在连接管道上固定连接有活性炭调节给料阀。
进一步,所述一级膜组件包括由第一中空纤维膜丝组成,所述第一中空纤维膜丝表面分布多个0.1-0.2微米的孔。
所述二级膜组件由第二中空纤维膜丝组成,所述第二中空纤维膜丝表面分布多个0.02-0.08微米的孔;所述一级膜组件一侧设置一级出水管路,一级出水管路上安装有一级出水泵,一级出水管路连通第二容置空间。
进一步,所述臭氧发生器包括铁氟龙套,其内部设有石英管、臭氧发生器外电极和臭氧发生器内电极,在石英管外侧表面设有臭氧发生器外电。
进一步,所述射流器具有入水腔、混合腔、入气接头,混合腔的管壁上设有水压开关,混合腔内置搅拌器。
进一步,所述第一容置空间的底部设置排碳口。
第二方面,本发明提供了一种如第一方面所述的生物质三效耦合处理污水系统的工作方法,包括:
通过臭氧发生器对进污水管路内的污水进行臭氧预处理,通过进污水管路将污水传输至第一容置空间内;
并经过一级膜组件处理后通过一级出水管路进入第二容置空间;
进入第二容置空间内的污水通过二级膜组件处理后经过二级出水管路排出。
与现有技术相比,本发明的有益效果为:
1、本发明的污水处理设备结构合理、运行高效的,不是简单地将各部分简单堆积,而是通过各部分内部的结构及反应原理,实现1+1>2的效果,本工艺改变传统工艺消毒后置方式,臭氧前置,不仅起到常规的消毒效果,臭氧预处理降低废水中大分子有机物的比例,增加活性炭的吸附效能,同时臭氧也在活性炭表面和内部强化其氧化性,分解吸附在活性炭上的有机物,提高臭氧的氧化效能,并加快活性炭的吸附再生更新速度,降低活性炭所承担的吸附负荷,增加活性炭单次使用时长,降低工程投资和再生费用,活性炭不仅吸附氨氮、磷等富营养元素,吸附在过滤膜上的活性炭粉起到对悬浮的过滤作用,吸附饱和的生物质炭用于制作生物质炭复合肥、土壤改良、土壤碳汇。
2、本发明反应结构为一体化形式,同时可通过配备现有的智能化控制系统,实现远程控制,实现无人值守最大限度降低人力投入。
(发明人:曹荣莉;马春元;毛岩鹏;金杨)
