公布日：2022.03.25
申请日：2021.09.15
分类号：C02F9/14(2006.01)I;C02F3/30(2006.01)N;C02F3/12(2006.01)N;C02F1/66(2006.01)N;C02F1/32(2006.01)N;C02F7/00(2006.01)N;
C02F101/30(2006.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本发明提供了一种污水处理装置及高性能MBR组合工艺，厌氧池对污水进行生物释磷后进入一段缺氧池，在缺氧环境下为后端硝化液回流提供反硝化条件，实现脱氮功能；同时污水中聚磷菌在厌氧和缺氧条件下受到压抑释放体内磷酸盐后快速降解有机物，磷酸盐转化为聚B羟丁酸，在聚磷菌进入一段好氧池后降解体内储存的聚B羟丁酸产生能量，用于细胞的合成和过量吸收污水中溶解的磷；一段好氧池中污水进入二段缺氧池完成二级脱氮和COD去除；流入二段好氧池，二段好氧池依靠池底微孔曝气系统供出的氧气为好氧菌提供生存条件，二段好氧池与膜单元之间设有切断阀，以随时便于生化单元和膜单元分离；出水水质好，运行成本低、系统抗冲击性强、污泥量少，自动化程度高；当水量较大时，占地面积小，便于集成和转运。
权利要求书
1.一种高性能MBR组合工艺，其特征在于，包括如下步骤：S1：原水经管网收集后初步排渣处理进入调节池，调节池进行固定时间的水质水量调节和PH调节，调节池内潜水泵将污水提升至组合装置内的厌氧池；S2：厌氧池、一段缺氧池对污水进行生物释磷后进入一段好氧池，其中，污水中聚磷菌在厌氧和缺氧条件下受到压抑释放体内磷酸盐后快速降解有机物，磷酸盐转化为聚B羟丁酸，聚磷菌进入一段好氧池后降解体内储存的聚B羟丁酸产生能量，用于细胞的合成和过量吸收污水中溶解的磷，一段缺氧池对污水进行反硝化脱TN；S3：一段好氧池中污水进入二段缺氧池完成二级脱氮和COD去除；S4：流入二段好氧池，二段好氧池依靠池底微孔曝气系统供出的氧气为好氧菌提供生存条件，二段好氧池与膜单元连通且二段好氧池与膜单元之间设有切断阀，以便于生化区和膜区分离；S5：清水反洗、化学反洗及化学浸泡清洗程序对膜单元进行定时清洗，直至膜单元能持续、稳定出水。
2.一种污水处理装置，其特征在于，包括：多个移动箱体，所述移动箱体内设有生化单元、膜单元和设备间，生化单元，包括依次连通的厌氧池、一段缺氧池、一段好氧池、二段缺氧池和二段好氧池；膜单元，所述二段好氧池与所述膜单元相连通，所述二段好氧池与所述膜单元之间设有切断阀，以便于所述生化单元和所述膜单元分离；设备间，所述设备间内设有产水泵，所述产水泵的进水口通过第一管路连接至所述膜单元，所述产水泵的出水口连接紫外线杀菌器。
3.根据权利要求2所述的污水处理装置，其特征在于，所述厌氧池、所述一段缺氧池和所述二段缺氧池内均安装搅拌器。
4.根据权利要求2所述的污水处理装置，其特征在于，所述设备间内还设有鼓风曝气装置，所述一段好氧池、所述二段好氧池和所述膜单元的底部均通过第二管道连接至所述鼓风曝气装置。
5.根据权利要求2所述的污水处理装置，其特征在于，所述二段缺氧池与所述膜单元之间还设有反洗加药泵。
6.根据权利要求2所述的污水处理装置，其特征在于，所述膜单元的箱体末端通过污泥回流泵将泥水混合液回流至一段缺氧池，实现反硝化脱氮功能，同时经管路分支定期将剩余污泥排放至储泥池。
7.根据权利要求2所述的污水处理装置，其特征在于，所述膜单元采用MBR膜组件，所述MBR膜组件的过滤膜采用外压式中空纤维帘式膜，所述MBR膜组件包括膜池管廊和推拉盖板。
8.根据权利要求2所述的污水处理装置，其特征在于，所述厌氧池的入水端设置有格栅，所述格栅内设置有毛发过滤器。
9.根据权利要求3所述的污水处理装置，其特征在于，所述搅拌器采用双曲面立式搅拌器。
10.根据权利要求4所述的污水处理装置，其特征在于，所述鼓风曝气装置采用回转式鼓风机。
发明内容
本发明的目的在于提供一种污水处理装置及高性能MBR组合工艺，以解决现有技术中存在的污水处理时生化区和膜区会干涉，污水处理设备三超和运输不便以及污水处理速度难以更快的技术问题。本发明提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。
为实现上述目的，本发明提供了以下技术方案：

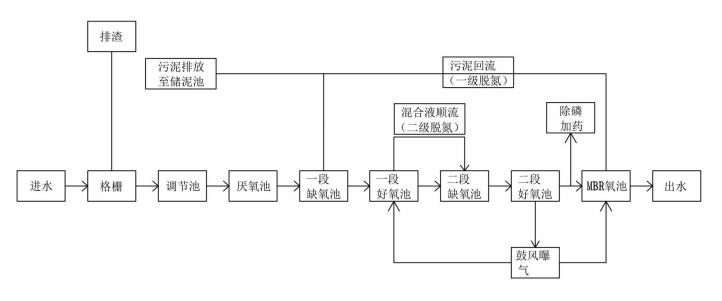

一种高性能MBR组合工艺，包括如下步骤：
S1：原水经管网收集后初步排渣处理进入调节池，调节池进行固定时间的水质水量调节和ph调节，调节池内潜水泵将污水提升至厌氧池；
S2：厌氧池、一段缺氧池对污水进行生物释磷后进入一段好氧池，
其中，污水中聚磷菌在厌氧和缺氧条件下受到压抑释放体内磷酸盐后快速降解有机物，磷酸盐转化为聚B羟丁酸，聚磷菌进入一段好氧池后降解体内储存的聚B羟丁酸产生能量，用于细胞的合成和过量吸收污水中溶解的磷，
一段缺氧池对污水进行反硝化脱TN；
S3：一段好氧池中污水进入二段缺氧池完成二级脱氮和COD去除；
S4：流入二段好氧池，二段好氧池依靠池底微孔曝气系统供出的氧气为好氧菌提供生存条件，二段好氧池与膜单元连通且二段好氧池与膜单元之间设有切断阀，以便于所述生化单元和所述膜单元分离；
S5：清水反洗、化学反洗及化学浸泡清洗程序对膜单元进行定时清洗，保证膜单元有良好的水通量，能持续、稳定地出水。
一种污水处理装置，包括：多个移动箱体，所述移动箱体内设有生化单元、膜单元和设备间，
生化单元，包括依次连通的厌氧池、一段缺氧池、一段好氧池、二段缺氧池和二段好氧池；
膜单元，所述二段好氧池与所述膜单元相连通，所述二段好氧池与所述膜单元之间设有切断阀，以便于生化区和膜区分离；
设备间，所述设备间内设有产水泵，所述产水泵的进水口通过第一管路连接至所述膜单元，所述产水泵的进水口连接紫外线杀菌器。
优选地，所述厌氧池、所述一段缺氧池和所述二段缺氧池内均安装搅拌器。
优选地，所述设备间内还设有鼓风曝气装置，所述一段好氧池、所述二段好氧池和所述膜单元的底部均通过第二管道连接至所述鼓风曝气装置。
优选地，所述二段缺氧池与所述膜单元之间还设有反洗加药泵。
优选地，所述膜单元的箱体末端通过污泥回流泵将泥水混合液回流至一段缺氧池，实现反硝化脱氮功能，同时经管路分支定期将剩余污泥排放至储泥池。
优选地，所述膜单元采用MBR膜组件，所述MBR膜组件的过滤膜采用外压式中空纤维帘式膜，所述MBR膜组件包括膜池管廊和推拉盖板。
优选地，所述厌氧池的入水端设置有格栅，所述格栅内设置有毛发过滤器。
优选地，所述搅拌器采用双曲面立式搅拌器，混合效果均匀，水力流动无死角，较传统潜水搅拌器运行效果更佳。
优选地，所述鼓风曝气装置采用回转式鼓风机，回转式鼓风机出风口分两路管路，分别接入膜区和曝气系统。
本发明提供的污水处理装置及高性能MBR组合工艺，出水水质好，运行成本低、系统抗冲击性强、污泥量少，自动化程度高；当水量较大时，占地面积小，便于集成和转运。
一方面能够将生化区与膜区相互分离而互不干涉，另一方面能够实现单套装置独立自动运行，处理的水量和停留时间进行配合达到出水水质、水量更好，也能多套并联自动运行，解决了设备三超(长宽高)和运输不便的问题，并能够适应市场上各水质、水量的需求。
（发明人：赵艳华;孙超）
