公布日：2022.02.18
申请日：2021.11.16
分类号：B01D29/03(2006.01)I;B01D29/50(2006.01)I;B01D29/60(2006.01)I;B01D29/68(2006.01)I;B01D29/82(2006.01)I;B01D29/94(2006.01)I;
B01D33/03(2006.01)I;B01D33/35(2006.01)I;B01D33/50(2006.01)I;B01D33/64(2006.01)I;B01D33/76(2006.01)I;B01D33/80(2006.01)I
摘要
本发明公开了一种污水颗粒过滤装置，属于水处理设备技术领域，该装置包括设有进水口和出水口的壳体，壳体内设置有过滤板组件，过滤板组件呈一端高、一端低倾斜状布置，过滤板组件的一端与进水口连接，经过过滤板组件过滤后的污水从出水口流出壳体，过滤板组件的另一端与输送装置连接，输送装置用于输送污水中被过滤出的颗粒。本发明可以调节过滤孔的大小，适用于过滤不同大小的固体颗粒物；可以对过滤出的颗粒物进行及时输送，防止堆积；设置高压喷流装置可以对过滤板组件进行高压喷洗，防止颗粒物在过滤板组件上卡滞和残留；设置两轴滑台，可以控制喷头位置，对过滤板组件冲洗范围广。
权利要求书

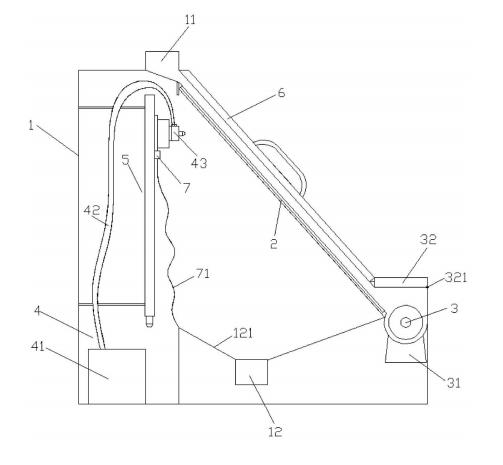

1.一种污水颗粒过滤装置，其特征在于，包括设有进水口(11)和出水口(12)的壳体(1)，所述壳体(1)内设置有过滤板组件(2)，所述过滤板组件(2)呈一端高、一端低倾斜状布置，所述过滤板组件(2)的一端与进水口(11)连接，经过所述过滤板组件(2)过滤后的污水从出水口(12)流出壳体(1)，所述过滤板组件(2)的另一端与输送装置(3)连接，所述输送装置(3)用于输送污水中被过滤出的颗粒。
2.根据权利要求1所述的污水颗粒过滤装置，其特征在于，所述过滤板组件(2)包括设有多个第一过滤孔(211)的第一过滤板(21)和设有多个第二过滤孔(221)的第二过滤板(22)，所述第一过滤板(21)设置在所述第二过滤板(22)的外侧并与第二过滤板(22)滑动连接，所述第一过滤孔(211)和第二过滤孔(221)的重合部分用于流通污水。
3.根据权利要求2所述的污水颗粒过滤装置，其特征在于，所述壳体(1)内设有高压喷流装置(4)，所述高压喷流装置(4)包括高压泵(41)、软管(42)和喷头(43)，所述喷头(43)朝向所述过滤板组件(2)的方向。
4.根据权利要求3所述的污水颗粒过滤装置，其特征在于，所述壳体(1)内设有用于控制所述喷头(43)移动的位移装置(5)，所述位移装置(5)包括X轴滑台(51)和Y轴滑台(52)，所述Y轴滑台(52)上设有第一滑动平台(521)，所述X轴滑台(51)设置在所述第一滑动平台(521)上，所述X轴滑台(51)上设有第二滑动平台(511)，所述喷头(43)与第二滑动平台(511)连接。
5.根据权利要求4所述的污水颗粒过滤装置，其特征在于，所述第一滑动平台(521)上设有条杆(7)，所述条杆(7)上设有挡水布(71)，所述挡水布(71)一端与壳体(1)连接。
6.根据权利要求1所述的污水颗粒过滤装置，其特征在于，所述过滤板组件(2)与水平面相交形成的锐角夹角为α，a≥45°。7.根据权利要求1所述的污水颗粒过滤装置，其特征在于，所述壳体(1)上设有第一盖体(6)，所述输送装置(3)的上方设有与壳体(1)连接的第二盖体(32)。
8.根据权利要求1所述的污水颗粒过滤装置，其特征在于，所述输送装置(3)是设有落料口(31)的螺旋输送机。
9.根据权利要求1所述的污水颗粒过滤装置，其特征在于，所述喷头(43)喷出的介质为液体或者气体。
发明内容
技术问题：针对现有技术中存在的上述问题，本发明所要解决的技术问题在于提供一种污水颗粒过滤装置能够过滤污水中的固体颗粒物。
技术方案：为了解决上述技术问题，本发明采用的技术方案如下：
一种污水颗粒过滤装置，包括设有进水口和出水口的壳体，所述壳体内设置有过滤板组件，所述过滤板组件呈一端高、一端低倾斜状布置，所述过滤板组件的一端与进水口连接，经过所述过滤板组件过滤后的污水从出水口流出壳体，所述过滤板组件的另一端与输送装置连接，所述输送装置用于输送污水中被过滤出的颗粒。
优选的，所述过滤板组件包括设有多个第一过滤孔的第一过滤板和设有多个第二过滤孔的第二过滤板，所述第一过滤板设置在所述第二过滤板的外侧并与第二过滤板滑动连接，所述第一过滤孔和第二过滤孔的重合部分用于流通污水。
优选的，所述壳体内设有高压喷流装置，所述高压喷流装置包括高压泵、软管和喷头，所述喷头朝向所述过滤板组件的方向。
优选的，所述壳体内设有用于控制所述喷头移动的位移装置，所述位移装置包括X轴滑台和Y轴滑台，所述Y轴滑台上设有第一滑动平台，所述X轴滑台设置在所述第一滑动平台上，所述X轴滑台上设有第二滑动平台，所述喷头与第二滑动平台连接。
优选的，所述第一滑动平台上设有条杆，所述条杆上设有挡水布，所述挡水布一端与壳体连接。
优选的，所述过滤板组件与水平面相交形成的锐角夹角为α，α≥45°。
优选的，所述壳体上设有第一盖体，所述输送装置的上方设有与壳体连接的第二盖体。
优选的，所述输送装置是设有落料口的螺旋输送机。
优选的，所述喷头喷出的介质为液体或者气体。
有益效果：与现有技术相比，本发明具有以下优点：1、通过设置由两个过滤板组成的过滤板组件，可以调节过滤孔的大小，适用于过滤不同大小的固体颗粒物；2、过滤板组件的下端连接输送装置，可以对过滤出的颗粒物进行及时输送，防止堆积；3、设置高压喷流装置可以对过滤板组件进行高压喷洗，防止颗粒物在过滤板组件上卡滞和残留；4、设置两轴滑台，可以控制喷头位置，对过滤板组件冲洗范围广；5、输送装置设置压榨段，对被过滤的颗粒进行压榨，颗粒物含水量小，收集方便。
（发明人：徐俊;邵渊峰;邱超;胡志坚）
