公布日：2022.02.18
申请日：2021.11.01
分类号：B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/60(2006.01)I;B01D29/90(2006.01)I;B01D29/92(2006.01)I
摘要
本发明公开了一种生活污水过滤装置，属于污水处理设备技术领域，包括外壳体和位于外壳体内的内壳体，外壳体上连接有用于进入污水的进水管，内壳体与外壳体之间设有用于过滤污水的多个过滤框，内壳体上设有用于向内壳体内进污水的孔眼区，内壳体与出水管连接，出水管用于排出内壳体内的污水。本发明可以在有限的空间内对污水进行多道过滤，过滤网目数可更换并可以设置不同大小，环状的过滤区配合切线方向的进水管，形成旋流，有效对污水进行层层过滤，过滤效果好；可以对出水开度进行调节，满足不同污水流量处理需要，还可以调节污水流速，优化过滤效果；可以对过滤框进行反冲洗，自动清洁过滤框，减少过滤框人工清洗和更换次数，优化过滤效果。
权利要求书

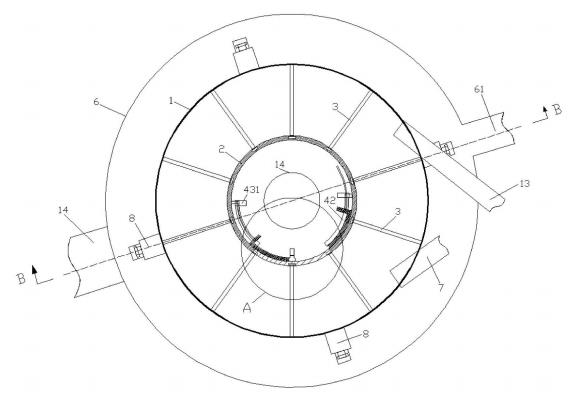

1.一种生活污水过滤装置，其特征在于，包括外壳体(1)和位于所述外壳体(1)内的内壳体(2)，所述外壳体(1)上连接有用于进入污水的进水管(13)，所述内壳体(2)与外壳体(1)之间设有用于过滤污水的多个过滤框(3)，所述内壳体(2)上设有用于向内壳体(2)内进污水的孔眼区(21)，所述内壳体(2)与出水管(14)连接，所述出水管(14)用于排出内壳体(2)内的污水。
2.根据权利要求1所述的生活污水过滤装置，其特征在于，所述外壳体(1)和内壳体(2)呈圆筒状，所述进水管(13)沿外壳体(1)的切线方向与外壳体(1)侧壁连接。
3.根据权利要求1所述的生活污水过滤装置，其特征在于，所述内壳体(2)上设有阻挡装置(4)，用于封闭或开启孔眼区(21)。
4.根据权利要求3所述的生活污水过滤装置，其特征在于，所述阻挡装置(4)包括活动板(41)、与内壳体(2)连接的固定板(42)以及与所述固定板(42)连接的驱动器(43)，所述驱动器(43)包括驱动电机(431)以及与活动板(41)连接的驱动齿条(432)，所述驱动器(43)带动活动板(41)移动来开启或封闭孔眼区(21)。
5.根据权利要求3所述的生活污水过滤装置，其特征在于，所述阻挡装置(4)数量为两个且两个所述阻挡装置(4)对称设置。
6.根据权利要求1所述的生活污水过滤装置，其特征在于，所述外壳体(1)和内壳体(2)底部活动连接有底板(5)，所述底板(5)上设有放残阀(53)，所述外壳体(1)上还连接有反冲洗管(7)。7.根据权利要求6所述的生活污水过滤装置，其特征在于，所述反冲洗管(7)沿外壳体(1)的切斜方向与外壳体(1)侧壁连接，所述反冲洗管(7)形成的反冲洗水流与所述进水管(13)的水流方向相反。
8.根据权利要求6所述的生活污水过滤装置，其特征在于，所述外壳体(1)上设有用来升降底板(5)的升降装置(8)，所述底板(5)上设有连接环(51)，所述升降装置(8)包括若干个升降电机(81)和钢丝绳(82)，所述升降电机(81)通过钢丝绳(82)与连接环(51)连接。
9.根据权利要求6所述的生活污水过滤装置，其特征在于，所述外壳体(1)底部设有接水盘(6)，所述接水盘(6)底部倾斜设置并设有集水口(61)。
10.根据权利要求1所述的生活污水过滤装置，其特征在于，所述过滤框(3)包括框体(31)和过滤网(32)，所述框体(31)与内壳体(2)可拆卸连接，多个所述过滤框(3)对称分布。
发明内容
技术问题：针对现有技术中存在的上述问题，本发明所要解决的技术问题在于提供一种生活污水过滤装置在有限的空间对污水进行多重过滤，自动清除杂质。
技术方案：为了解决上述技术问题，本发明采用的技术方案如下：
一种生活污水过滤装置，包括外壳体和位于所述外壳体内的内壳体，所述外壳体上连接有用于进入污水的进水管，所述内壳体与外壳体之间设有用于过滤污水的多个过滤框，所述内壳体上设有用于向内壳体内进污水的孔眼区，所述内壳体与出水管连接，所述出水管用于排出内壳体内的污水。
优选的，所述外壳体和内壳体呈圆筒状，所述进水管沿外壳体的切线方向与外壳体侧壁连接。
优选的，所述内壳体上设有阻挡装置，用于封闭或开启孔眼区。
优选的，所述阻挡装置包括活动板、与内壳体连接的固定板以及与所述固定板连接的驱动器，所述驱动器包括驱动电机以及与活动板连接的驱动齿条，所述驱动器带动活动板移动来开启或封闭孔眼区。
优选的，所述阻挡装置数量为两个且两个所述阻挡装置对称设置。
优选的，所述外壳体和内壳体底部活动连接有底板，所述底板上设有放残阀，所述外壳体上还连接有反冲洗管。
优选的，所述反冲洗管沿外壳体的切斜方向与外壳体侧壁连接，所述反冲洗管形成的反冲洗水流与所述进水管的水流方向相反。
优选的，所述外壳体上设有用来升降底板的升降装置，所述底板上设有连接环，所述升降装置包括若干个升降电机和钢丝绳，所述升降电机通过钢丝绳与连接环连接。
优选的，所述外壳体底部设有接水盘，所述接水盘底部倾斜设置并设有集水口。
优选的，所述过滤框包括框体和过滤网，所述框体与内壳体可拆卸连接，多个所述过滤框对称分布。
有益效果：与现有技术相比，本发明具有以下优点：1、通过在外壳体和内壳体之间设置多个过滤框可以在有限的空间内对污水进行多道过滤，过滤网目数可更换并可以设置不同大小，环状的过滤区配合切线方向的进水管，形成旋流，有效对污水进行层层过滤，过滤效果好；2、通过设置阻挡装置，可以对出水开度进行调节，满足不同污水流量处理需要，还可以调节污水流速，优化过滤效果；3、通过设置反冲洗水管和升降装置可以对过滤框进行反冲洗，自动清洁过滤框，减少过滤框人工清洗和更换次数，优化过滤效果，设置接水盘可以将杂质进行收集。
（发明人：胡志坚;於敏峰;黄春香;邵渊峰）
