公布日：2022.01.18
申请日：2021.11.11
分类号：C02F3/00(2006.01)I;C02F3/34(2006.01)I;C02F3/10(2006.01)I;C02F3/30(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
组合板式多涡层水处理微生物载体及水处理系统，包括载体支架和至少一个载体板，载体板插接于载体支架的上端和下端之间；载体板包括一对夹片和载体板本体，载体板本体夹紧于一对夹片之间，载体板本体的两个侧面用于附着水处理微生物。本发明涉及的组合板式多涡层水处理微生物载体，结构简单，加工难度小，大批量制作成本低廉；载体板为板式结构，长时间挂膜载体表面不堵塞，不侵占污水处理装置的容量；便于运输，降低运输成本；可提升污水处理装置的处理能力，提高脱氮负荷和氨氧化速率。
权利要求书
1.一种组合板式多涡层水处理微生物载体，其特征在于，包括载体支架(2)和至少一个载体板(1)，所述载体板(1)插接于所述载体支架(2)的上端和下端之间；所述载体板(1)包括一对夹片(11)和载体板本体(12)，所述载体板本体(12)夹紧于一对所述夹片(11)之间，所述载体板本体(12)的两个侧面用于附着水处理微生物。

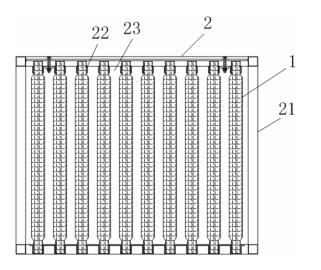

2.根据权利要求1所述的组合板式多涡层水处理微生物载体，其特征在于，所述载体支架(2)包括支架本体(21)，所述支架本体(21)为框型结构，所述支架本体(21)的顶端和底端分别设有间隔设置的卡槽(22)，所述载体板(1)的两端分别卡接于所述支架本体(21)的顶端的所述卡槽(22)和所述底端的所述卡槽(22)内。
3.根据权利要求1所述的组合板式多涡层水处理微生物载体，其特征在于，所述载体板(1)用于竖直或以一定倾斜角度放置于污水处理装置内，且沿平行于所述污水处理装置内的水流的方向设置；所述载体板本体(12)由聚氨酯、改性聚氨酯、聚丙烯、塑钢、改性聚丙烯、锦纶或尼龙中任一种材料或任意材料的组合制成。
4.根据权利要求1所述的组合板式多涡层水处理微生物载体，其特征在于，所述载体板本体(12)上设有多个穿孔(121)和多个沟槽(122)，多个所述穿孔(121)均布于所述载体板本体(12)的所述侧面，多个所述沟槽(122)相互平行并分别贯穿地设置于所述载体板本体(12)的两个所述侧面。
5.根据权利要求1所述的组合板式多涡层水处理微生物载体，其特征在于，每个所述夹片(11)的边缘设有卡扣(111)，一对所述夹片(11)通过所述卡扣(111)扣紧。
6.根据权利要求1所述的组合板式多涡层水处理微生物载体，其特征在于，所述夹片(11)包括边板和中心网格，所述边板为框型，所述中心网格设于所述边板中间，所述边板的宽度为35cm，所述中心网格的孔隙大小为115cm。
7.根据权利要求4所述的组合板式多涡层水处理微生物载体，其特征在于，所述穿孔(121)为圆形、三角形、多边形、梅花形、条形或连通的串型孔，所述载体板本体(12)的所述侧面的孔隙率为580ppi。
8.根据权利要求4所述的组合板式多涡层水处理微生物载体，其特征在于，所述沟槽(122)为横向、纵向或横纵组合设置，所述沟槽(122)的深度不超过所述载体板本体(12)的厚度的一半。
9.根据权利要求2所述的组合板式多涡层水处理微生物载体，其特征在于，所述载体板(1)为多个，多个所述载体板(1)平行且间隔设置；所述载体板(1)的最大厚度为0.5-10cm，每相邻的两个所述载体板(1)之间的距离为110cm。
10.一种水处理系统，其特征在于，包括污水处理装置和至少一个根据权利要求1至9中任一项所述的组合板式多涡层水处理微生物载体；其中，所述载体板(1)平行于水流方向设置；至少一个所述组合板式多涡层水处理微生物载体层叠或平铺设置于所述污水处理装置内。
发明内容
本发明的目的是提供一种组合板式多涡层水处理微生物载体及水处理系统，能够长时间挂膜载体表面不堵塞，提升生物池处理能力，提高脱氮负荷和氨氧化速率；结构简单，加工难度小，大批量制作成本低廉。
为了实现上述目的，本发明提供一种组合板式多涡层水处理微生物载体，包括载体支架和至少一个载体板，所述载体板插接于所述载体支架的上端和下端之间；
所述载体板包括一对夹片和载体板本体，所述载体板本体夹紧于一对所述夹片之间，所述载体板本体的两个侧面用于附着水处理微生物。
优选地，所述载体支架包括支架本体，所述支架本体为框型结构，所述支架本体的顶端和底端分别设有间隔设置的卡槽，所述载体板的两端分别卡接于所述支架本体的顶端的所述卡槽和所述底端的所述卡槽内。
优选地，所述载体板用于竖直或以一定倾斜角度放置于污水处理装置内，且沿平行于所述污水处理装置内的水流的方向设置；
所述载体板本体由聚氨酯、改性聚氨酯、聚丙烯、塑钢、改性聚丙烯、锦纶或尼龙中任一种材料或任意材料的组合制成。
优选地，所述载体板本体上设有多个穿孔和多个沟槽，多个所述穿孔均布于所述载体板本体的所述侧面，多个所述沟槽相互平行并分别贯穿地设置于所述载体板本体的两个所述侧面。
优选地，每个所述夹片的边缘设有卡扣，一对所述夹片通过所述卡扣扣紧。
优选地，所述夹片包括边板和中心网格，所述边板为框型，所述中心网格设于所述边板中间，所述边板的宽度为35cm，所述中心网格的孔隙大小为115cm。
优选地，所述穿孔为圆形、、三角形、多边形、梅花形、条形或连通的串型孔，所述载体板本体的所述侧面的孔隙率为580ppi。
优选地，所述沟槽为横向、纵向或横纵组合设置，所述沟槽的深度不超过所述载体板本体的厚度的一半。
优选地，所述载体板为多个，多个所述载体板平行且间隔设置；
所述载体板的最大厚度为0.5-10cm，每相邻的两个所述载体板之间的距离为110cm。
本发明还提供一种水处理系统，包括污水处理装置和至少一个上述的组合板式多涡层水处理微生物载体；其中，
所述载体板平行于水流方向设置；
至少一个所述组合板式多涡层水处理微生物载体层叠或平铺设置于所述污水处理装置内。
本发明涉及的组合板式多涡层水处理微生物载体，其有益效果在于：结构简单，加工难度小，大批量制作成本低廉；载体板为板式结构，长时间挂膜载体表面不堵塞，不侵占污水处理装置容量；便于运输，降低运输成本；可提污水处理装置的处理能力，提高脱氮负荷和氨氧化速率。
（发明人张树军;王聪;曲之明;蒋勇;韩晓宇;谷鹏超;吕心涛;李权;王欢欢;孙冀垆;谭畅;吴丹）
