公布日：2022.01.04
申请日：2021.11.11
分类号：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要
本发明公开了一种污水内有机生物降解用陶瓷滤膜组件及其实施方法，属于陶瓷滤膜技术领域，包括安装支架，所述安装支架的侧端设置有输送装置，输送装置的输送端连接有初步过滤组件，初步过滤组件设置在安装支架上方的固定箱内。本发明一种污水内有机生物降解用陶瓷滤膜组件及其实施方法，提高过滤均匀性，保证过滤质量，可过滤大量的泥沙杂质，适用于多种需求的液体进行过滤，提高过滤精度，提高整个装置的适配性，实现污水内有机生物降解和滤分，提高使用效益，分料式过滤能够提高分离效率，可大量节约能源，操作弹性大，且填料式过滤减少对整体模体造成损伤，减少消耗成本，提高过滤纯度的同时，满足过滤要求。
权利要求书

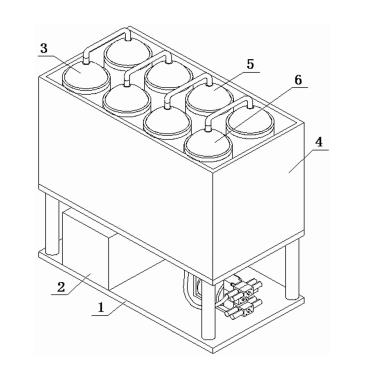

1.一种污水内有机生物降解用陶瓷滤膜组件，其特征在于：包括安装支架（1），所述安装支架（1）的侧端设置有输送装置（2），输送装置（2）的输送端连接有初步过滤组件（3），初步过滤组件（3）设置在安装支架（1）上方的固定箱（4）内，固定箱（4）内设置有管膜过滤组件（5）和陶瓷填料过滤组件（6），管膜过滤组件（5）与初步过滤组件（3）连接，管膜过滤组件（5）与陶瓷填料过滤组件（6）连接。
2.根据权利要求1所述的一种污水内有机生物降解用陶瓷滤膜组件，其特征在于：所述输送装置（2）包括进液箱（21）、进液管（22）、内置泵（23）和输送管（24），进液箱（21）的一端连接进液管（22），进液管（22）一端穿透进液箱（21）与进液箱（21）内内置泵（23）互通，内置泵（23）另一端连接输送管（24），输送管（24）上端与初步过滤组件（3）连接，输送管（24）上通过三通管与反冲泵（241）连接，反冲泵（241）一端通过管道连接水管。
3.根据权利要求2所述的一种污水内有机生物降解用陶瓷滤膜组件，其特征在于：所述初步过滤组件（3）包括外箱体（31）、弧形陶瓷滤膜板（32）、孔状陶瓷滤膜板（33）、条状陶瓷滤膜板（34）和驱动组件（35），外箱体（31）的内部底端设置有弧形陶瓷滤膜板（32），弧形陶瓷滤膜板（32）的上方设置有孔状陶瓷滤膜板（33），孔状陶瓷滤膜板（33）的上方设置有条状陶瓷滤膜板（34），条状陶瓷滤膜板（34）的上方还设置有一组弧形陶瓷滤膜板（32），弧形陶瓷滤膜板（32）、孔状陶瓷滤膜板（33）和条状陶瓷滤膜板（34）之间均由驱动组件（35）串联驱动。
4.根据权利要求3所述的一种污水内有机生物降解用陶瓷滤膜组件，其特征在于：所述驱动组件（35）包括电机（351）、转杆（352）、固定环（353）和反向齿轮轴（354），电机（351）固定在外箱体（31）的底端，电机（351）的上方输出轴上连接转杆（352），转杆（352）上套接有多组固定环（353）和反向齿轮轴（354），固定环（353）和反向齿轮轴（354）设置在弧形陶瓷滤膜板（32）、孔状陶瓷滤膜板（33）和条状陶瓷滤膜板（34）的中心处。
5.根据权利要求4所述的一种污水内有机生物降解用陶瓷滤膜组件，其特征在于：所述弧形陶瓷滤膜板（32）的外表面上开设有多组弧形滤槽（321），弧形陶瓷滤膜板（32）设置两组，且一组弧形陶瓷滤膜板（32）设置两片板体，两组弧形陶瓷滤膜板（32）之间夹杂串接设置有孔状陶瓷滤膜板（33）和条状陶瓷滤膜板（34），孔状陶瓷滤膜板（33）和条状陶瓷滤膜板（34）设置有两片，且上片孔状陶瓷滤膜板（33）上的滤孔孔径小于下方的孔状陶瓷滤膜板（33），两片式的弧形陶瓷滤膜板（32）、孔状陶瓷滤膜板（33）和条状陶瓷滤膜板（34）下方的膜板中间由固定环（353）固定套接在转杆（352）上，上片的弧形陶瓷滤膜板（32）、孔状陶瓷滤膜板（33）和条状陶瓷滤膜板（34）由反向齿轮轴（354）活动齿接在转杆（352）上。
6.根据权利要求5所述的一种污水内有机生物降解用陶瓷滤膜组件，其特征在于：所述管膜过滤组件（5）包括陶瓷管体（51）、滤孔槽（52）、外渗槽（53）、上接板（54）和外罐体（55），外罐体（55）的内部设置有多组陶瓷管体（51），陶瓷管体（51）的上方设置上接板（54），陶瓷管体（51）的内部开设多组滤孔槽（52），陶瓷管体（51）的外侧端分别开设多组条形外渗槽（53），外渗槽（53）开设在两个相邻的滤孔槽（52）之间的陶瓷管体（51）外侧上。
7.根据权利要求6所述的一种污水内有机生物降解用陶瓷滤膜组件，其特征在于：所述所述管膜过滤组件（5）设置多组，且多组管膜过滤组件（5）之间均由连接弯管串接，每组管膜过滤组件（5）内的陶瓷管体（51）的滤孔槽（52）大小不同，多组管膜过滤组件（5）之间按滤孔槽（52）直径从大到小依次串联。
8.根据权利要求7所述的一种污水内有机生物降解用陶瓷滤膜组件，其特征在于：所述陶瓷填料过滤组件（6）包括过滤罐体（61）、陶瓷颗粒填料（62）、分割板（63）和陶瓷波纹填料（64），过滤罐体（61）内设置有多层陶瓷颗粒填料（62）和陶瓷波纹填料（64），陶瓷颗粒填料（62）和陶瓷波纹填料（64）之间交错排列分布在过滤罐体（61）内，陶瓷颗粒填料（62）和陶瓷波纹填料（64）之间由分割板（63）进行分层。
9.根据权利要求8所述的一种污水内有机生物降解用陶瓷滤膜组件，其特征在于：所述陶瓷填料过滤组件（6）一端还连接一种出液组件（7），出液组件（7）包括压力泵（71）、提取管道（72）、收集罐（73）和质量检测器（74），压力泵（71）设置在提取管道（72）一端，压力泵（71）的输出口与收集罐（73）连接，收集罐（73）内设置质量检测器（74）。
10.一种根据权利要求9所述的污水内有机生物降解用陶瓷滤膜组件的实施方法，其特征在于：包括如下步骤：步骤一：输送管（24）通过内置泵（23）将污水输送到初步过滤组件（3）内进行初步处理，在输送结束后可通过三通管与反冲泵（241）连接，通过反冲泵（241）对输送管（24）内长时间残留的大颗粒泥沙进行反冲，防止管道堵塞；步骤二：弧形陶瓷滤膜板（32）、孔状陶瓷滤膜板（33）和条状陶瓷滤膜板（34）对污水进行初步过滤，在旋转的作用下，加速弧形陶瓷滤膜板（32）、孔状陶瓷滤膜板（33）和条状陶瓷滤膜板（34）过滤效率；步骤三：在由陶瓷管体（51）的滤孔槽（52）进行分级过滤，在不同大小的滤孔下进行过滤，有效提高过滤精度，最后输送到陶瓷填料过滤组件（6）内，由陶瓷颗粒填料（62）和陶瓷波纹填料（64）对液体进行反复吸附过滤。
发明内容
本发明的目的在于提供一种污水内有机生物降解用陶瓷滤膜组件及其实施方法，通过反冲泵对输送管内长时间残留的大颗粒泥沙进行反冲，防止管道堵塞，通过两片式正反转，加速液体流动，提高过滤均匀性，保证过滤质量，可过滤大量的泥沙杂质，让除杂的液体在孔状陶瓷滤膜板内进行过滤，过滤后由条状陶瓷滤膜板进行导流分层，过滤小颗粒杂质，有效对杂质进行过滤，适用于多种需求的液体进行过滤，提高过滤精度，提高整个装置的适配性，实现污水内有机生物降解和滤分，提高使用效益，分料式过滤能够提高分离效率，可大量节约能源，操作弹性大，且填料式过滤减少对整体模体造成损伤，减少消耗成本，提高过滤纯度的同时，满足过滤要求，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水内有机生物降解用陶瓷滤膜组件，包括安装支架，所述安装支架的侧端设置有输送装置，输送装置的输送端连接有初步过滤组件，初步过滤组件设置在安装支架上方的固定箱内，固定箱内设置有管膜过滤组件和陶瓷填料过滤组件，管膜过滤组件与初步过滤组件连接，管膜过滤组件与陶瓷填料过滤组件连接。
进一步地，输送装置包括进液箱、进液管、内置泵和输送管，进液箱的一端连接进液管，进液管一端穿透进液箱与进液箱内内置泵互通，内置泵另一端连接输送管，输送管上端与初步过滤组件连接，输送管上通过三通管与反冲泵连接，反冲泵一端通过管道连接水管。
进一步地，初步过滤组件包括外箱体、弧形陶瓷滤膜板、孔状陶瓷滤膜板、条状陶瓷滤膜板和驱动组件，外箱体的内部底端设置有弧形陶瓷滤膜板，弧形陶瓷滤膜板的上方设置有孔状陶瓷滤膜板，孔状陶瓷滤膜板的上方设置有条状陶瓷滤膜板，条状陶瓷滤膜板的上方还设置有一组弧形陶瓷滤膜板，弧形陶瓷滤膜板、孔状陶瓷滤膜板和条状陶瓷滤膜板之间均由驱动组件串联驱动。
进一步地，驱动组件包括电机、转杆、固定环和反向齿轮轴，电机固定在外箱体的底端，电机的上方输出轴上连接转杆，转杆上套接有多组固定环和反向齿轮轴，固定环和反向齿轮轴设置在弧形陶瓷滤膜板、孔状陶瓷滤膜板和条状陶瓷滤膜板的中心处。
进一步地，弧形陶瓷滤膜板的外表面上开设有多组弧形滤槽，弧形陶瓷滤膜板设置两组，且一组弧形陶瓷滤膜板设置两片板体，两组弧形陶瓷滤膜板之间夹杂串接设置有孔状陶瓷滤膜板和条状陶瓷滤膜板，孔状陶瓷滤膜板和条状陶瓷滤膜板设置有两片，且上片孔状陶瓷滤膜板上的滤孔孔径小于下方的孔状陶瓷滤膜板，两片式的弧形陶瓷滤膜板、孔状陶瓷滤膜板和条状陶瓷滤膜板下方的膜板中间由固定环固定套接在转杆上，上片的弧形陶瓷滤膜板、孔状陶瓷滤膜板和条状陶瓷滤膜板由反向齿轮轴活动齿接在转杆上。
进一步地，管膜过滤组件包括陶瓷管体、滤孔槽、外渗槽、上接板和外罐体，外罐体的内部设置有多组陶瓷管体，陶瓷管体的上方设置上接板，陶瓷管体的内部开设多组滤孔槽，陶瓷管体的外侧端分别开设多组条形外渗槽，外渗槽开设在两个相邻的滤孔槽之间的陶瓷管体外侧上。
进一步地，所述管膜过滤组件设置多组，且多组管膜过滤组件之间均由连接弯管串接，每组管膜过滤组件内的陶瓷管体的滤孔槽大小不同，多组管膜过滤组件之间按滤孔槽直径从大到小依次串联。
进一步地，陶瓷填料过滤组件包括过滤罐体、陶瓷颗粒填料、分割板和陶瓷波纹填料，过滤罐体内设置有多层陶瓷颗粒填料和陶瓷波纹填料，陶瓷颗粒填料和陶瓷波纹填料之间交错排列分布在过滤罐体内，陶瓷颗粒填料和陶瓷波纹填料之间由分割板进行分层。
进一步地，陶瓷填料过滤组件一端还连接一种出液组件，出液组件包括压力泵、提取管道、收集罐和质量检测器，压力泵设置在提取管道一端，压力泵的输出口与收集罐连接，收集罐内设置质量检测器。
本发明提供另一种技术方案：一种污水内有机生物降解用陶瓷滤膜组件的实施方法，包括如下步骤：步骤一：输送管通过内置泵将污水输送到初步过滤组件内进行初步处理，在输送结束后可通过三通管与反冲泵连接，通过反冲泵对输送管内长时间残留的大颗粒泥沙进行反冲，防止管道堵塞；步骤二：弧形陶瓷滤膜板、孔状陶瓷滤膜板和条状陶瓷滤膜板对污水进行初步过滤，在旋转的作用下，加速弧形陶瓷滤膜板、孔状陶瓷滤膜板和条状陶瓷滤膜板过滤效率；步骤三：在由陶瓷管体的滤孔槽进行分级过滤，在不同大小的滤孔下进行过滤，有效提高过滤精度，最后输送到陶瓷填料过滤组件内，由陶瓷颗粒填料和陶瓷波纹填料对液体进行反复吸附过滤。
与现有技术相比，本发明的有益效果是：1、本发明提出的污水内有机生物降解用陶瓷滤膜组件及其实施方法，输送管上通过三通管与反冲泵连接，反冲泵一端通过管道连接水管，输送管通过内置泵将污水输送到初步过滤组件内进行初步处理，在输送结束后可通过三通管与反冲泵连接，通过反冲泵对输送管内长时间残留的大颗粒泥沙进行反冲，防止管道堵塞。
2、本发明提出的污水内有机生物降解用陶瓷滤膜组件及其实施方法，转杆上套接有多组固定环和反向齿轮轴，固定环和反向齿轮轴设置在弧形陶瓷滤膜板、孔状陶瓷滤膜板和条状陶瓷滤膜板的中心处，弧形陶瓷滤膜板、孔状陶瓷滤膜板和条状陶瓷滤膜板对污水进行初步过滤，在旋转的作用下，加速弧形陶瓷滤膜板、孔状陶瓷滤膜板和条状陶瓷滤膜板过滤效率，通过两片式正反转，加速液体流动，提高过滤均匀性，保证过滤质量，可过滤大量的泥沙杂质。
3、本发明提出的污水内有机生物降解用陶瓷滤膜组件及其实施方法，上片的弧形陶瓷滤膜板、孔状陶瓷滤膜板和条状陶瓷滤膜板由反向齿轮轴活动齿接在转杆上，弧形陶瓷滤膜板、孔状陶瓷滤膜板和条状陶瓷滤膜板之间配合，通过片夹式旋转，旋转过程中，弧形陶瓷滤膜板上的弧形槽带动大颗粒泥沙箱四周聚集，让除杂的液体在孔状陶瓷滤膜板内进行过滤，过滤后由条状陶瓷滤膜板进行导流分层，过滤小颗粒杂质，有效对杂质进行过滤。
4、本发明提出的污水内有机生物降解用陶瓷滤膜组件及其实施方法，管膜过滤组件设置多组，且多组管膜过滤组件之间均由连接弯管串接，每组管膜过滤组件内的陶瓷管体的滤孔槽大小不同，多组管膜过滤组件之间按滤孔槽直径从大到小依次串联，通过设置不同孔径的滤孔槽，对液体不同质量进行过滤，适用于多种需求的液体进行过滤，提高过滤精度，提高整个装置的适配性，实现污水内有机生物降解和滤分，提高使用效益。
5、本发明提出的污水内有机生物降解用陶瓷滤膜组件及其实施方法，陶瓷颗粒填料和陶瓷波纹填料之间交错排列分布在过滤罐体内，陶瓷颗粒填料和陶瓷波纹填料之间由分割板进行分层，散堆填料有大得多的比表面积，增加与液体接触面积，分料式过滤能够提高分离效率，可大量节约能源，操作弹性大，且填料式过滤减少对整体模体造成损伤，减少消耗成本，提高过滤纯度的同时，满足过滤要求。
（发明人：陈行文;童高宁;蒋磊）
