申请日2021.11.22
公开日期2021.12.21
IPC分类C02F9/10
摘要
本实用新型公开了一种氨基酸水解设备废水处理装置，过滤箱内设有滤网，过滤箱背面设有气缸一，滤网上方滑动连接有刮板，过滤箱正面设有开口，过滤箱下端面设有送液管一，反应箱下端面设有电机一，反应箱内设有搅拌轴，反应箱一侧设有处理箱，反应箱下端面设有向右倾斜的导向块一，反应箱下端面右端设有水泵一，水泵一通过送液管二与沉淀箱连通，沉淀箱下端面设有出料管，出料管左右两端分别设有电机二和截止阀，出料管内转动连接有送料螺杆，沉淀箱侧面上端设有水泵二，水泵二通过送液管三与处理箱连通，处理箱上端面内表面设有紫外线灯。本实用新型的优点在于：滤网易清洁、反应温度可控、沉淀物易排出、废水处理效率高效果好。
权利要求

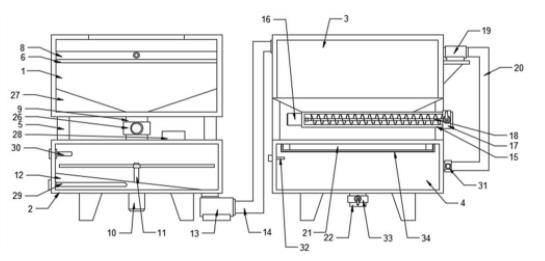

1.一种氨基酸水解设备废水处理装置，包括过滤箱（1）、反应箱（2）、沉淀箱（3）和处理箱（4），其特征在于：所述反应箱（2）上方设有过滤箱（1），所述过滤箱（1）通过支撑块（5）与反应箱（2）连接，所述过滤箱（1）内设有滤网（6），所述过滤箱（1）背面设有气缸一（7），所述滤网（6）上方滑动连接有刮板（8），所述气缸一（7）的活塞杆与刮板（8）连接，所述过滤箱（1）正面设有开口，所述过滤箱（1）下端面设有送液管一（9），所述送液管一（9）与反应箱（2）连通，所述反应箱（2）下端面设有电机一（10），所述反应箱（2）内设有搅拌轴（11），所述电机一（10）的输出端与搅拌轴（11）连接，所述反应箱（2）一侧设有处理箱（4），所述处理箱（4）上方设有沉淀箱（3），所述沉淀箱（3）通过支撑块（5）与处理箱（4）连接，所述反应箱（2）下端面设有向右倾斜的导向块一（12），所述反应箱（2）下端面右端设有与其连通的水泵一（13），所述水泵一（13）通过送液管二（14）与沉淀箱（3）连通，所述沉淀箱（3）下端面设有与其连通的出料管（15），所述出料管（15）左右两端分别设有电机二（16）和截止阀（17），所述出料管（15）内转动连接有送料螺杆（18），所述电机二（16）的输出端与送料螺杆（18）连接，所述沉淀箱（3）侧面上端设有水泵二（19），所述水泵二（19）通过送液管三（20）与处理箱（4）连通，所述处理箱（4）上端面内表面设有紫外线灯（21），所述处理箱（4）下端面设有排水管（22）。
2.根据权利要求1所述的一种氨基酸水解设备废水处理装置，其特征在于：所述过滤箱（1）正面左右两侧设有滑槽（23），所述滑槽（23）内滑动连接有挡板（24），所述过滤箱（1）正面设有气缸二（25），所述气缸二（25）的活塞杆与挡板（24）连接。
3.根据权利要求1所述的一种氨基酸水解设备废水处理装置，其特征在于：所述送液管一（9）上设有电磁阀（26）。
4.根据权利要求1所述的一种氨基酸水解设备废水处理装置，其特征在于：所述过滤箱（1）内设有导向块二（27）。
5.根据权利要求1所述的一种氨基酸水解设备废水处理装置，其特征在于：所述反应箱（2）上端面设有进料口（28）。
6.根据权利要求1所述的一种氨基酸水解设备废水处理装置，其特征在于：所述导向块一（12）内设有加热棒（29），所述反应箱（2）上设有温度传感器（30）。
7.根据权利要求1所述的一种氨基酸水解设备废水处理装置，其特征在于：所述送液管三（20）与处理箱（4）的连接处设有单向阀（31）。
8.根据权利要求1所述的一种氨基酸水解设备废水处理装置，其特征在于：所述处理箱（4）侧面设有水位传感器（32），所述水位传感器（32）在处理箱（4）上的高度小于紫外线灯（21）下端的高度。
9.根据权利要求1所述的一种氨基酸水解设备废水处理装置，其特征在于：所述排水管（22）上设有排水阀（33）。
10.根据权利要求1所述的一种氨基酸水解设备废水处理装置，其特征在于：所述处理箱（4）上端面内表面紫外线灯（21）外侧设有透明防护罩（34）。
说明书
一种氨基酸水解设备废水处理装置
技术领域
本实用新型涉及废水处理装置技术领域，具体是指一种氨基酸水解设备废水处理装置。
背景技术
氨基酸在水解时会产生大量的废水，且废水中含有许多对环境产生危害的杂质，如果直接排放，会对环境造成破坏。现有的氨基酸废水处理装置，其在进行初步过滤时，过滤的杂质残留在滤网上不易清洁，在进行中和反应时，反应温度不易控制，在进行沉淀后，沉淀物积累在容器底部，不易排出，影响氨基酸废水处理装置的使用效率和效果。
实用新型内容
本实用新型要解决的技术问题是，针对上述问题，提供一种滤网易清洁、反应温度可控、沉淀物易排出、废水处理效率高效果好的氨基酸水解设备废水处理装置。
为解决上述技术问题，本实用新型提供的技术方案为：一种氨基酸水解设备废水处理装置，包括过滤箱、反应箱、沉淀箱和处理箱，所述反应箱上方设有过滤箱，所述过滤箱通过支撑块与反应箱连接，所述过滤箱内设有滤网，所述过滤箱背面设有气缸一，所述滤网上方滑动连接有刮板，所述气缸一的活塞杆与刮板连接，所述过滤箱正面设有开口，所述过滤箱下端面设有送液管一，所述送液管一与反应箱连通，所述反应箱下端面设有电机一，所述反应箱内设有搅拌轴，所述电机一的输出端与搅拌轴连接，所述反应箱一侧设有处理箱，所述处理箱上方设有沉淀箱，所述沉淀箱通过支撑块与处理箱连接，所述反应箱下端面设有向右倾斜的导向块一，所述反应箱下端面右端设有与其连通的水泵一，所述水泵一通过送液管二与沉淀箱连通，所述沉淀箱下端面设有与其连通的出料管，所述出料管左右两端分别设有电机二和截止阀，所述出料管内转动连接有送料螺杆，所述电机二的输出端与送料螺杆连接，所述沉淀箱侧面上端设有水泵二，所述水泵二通过送液管三与处理箱连通，所述处理箱上端面内表面设有紫外线灯，所述处理箱下端面设有排水管。
作为改进，所述过滤箱正面左右两侧设有滑槽，所述滑槽内滑动连接有挡板，所述过滤箱正面设有气缸二，所述气缸二的活塞杆与挡板连接。气缸二的活塞杆缩回，带动挡板向下运动，挡板不对开口进行遮挡，方便滤网上的杂质排出。
作为改进，所述送液管一上设有电磁阀。电磁阀对送液管一的流量进行控制。
作为改进，所述过滤箱内设有导向块二。导向块二对过滤箱的出水方向进行导向。
作为改进，所述反应箱上端面设有进料口。通过进料口方便添加反应料。
作为改进，所述导向块一内设有加热棒，所述反应箱上设有温度传感器。加热棒对导向块一进行加热，导向块一将热量传递至反应箱，从而对反应温度进行调整，温度传感器检测温度变化。
作为改进，所述送液管三与处理箱的连接处设有单向阀。单向阀避免处理箱内的水回流。
作为改进，所述处理箱侧面设有水位传感器，所述水位传感器在处理箱上的高度小于紫外线灯下端的高度。水位传感器检测水位变化，避免处理箱内的水漫过紫外线灯。
作为改进，所述排水管上设有排水阀。排水阀控制排水管的通断。
作为改进，所述处理箱上端面内表面紫外线灯外侧设有透明防护罩。透明防护罩避免水溅射到紫外线灯上。
本实用新型与现有技术相比的优点在于：
1、气缸一的活塞杆带动刮板在滤网上滑动，将滤网上残留的杂质从开口处推出过滤箱，方便滤网的清洁；
2、导向块一内设有加热棒，反应箱上设有温度传感器，加热棒对导向块一进行加热，导向块一将热量传递至反应箱，从而对反应温度进行调整，温度传感器检测温度变化，使得反应温度可控，保证反应效果；
3、电机二驱动送料螺杆转动，送料螺杆将沉淀物经出料管排出，沉淀物易清洁，保证沉淀箱的正常使用。
（发明人：张初广; 牛帅）
