申请日2021.12.02
公开日期2021.12.31
IPC分类B01D33/54;B01D33/04;B01D33/46
摘要
本实用新型涉及废水处理领域，具体涉及一种含重金属的工业废水处理装置，包括进水槽、连通在进水槽一端的出水槽和传送滤网带，进水槽两侧外壁均设置有支撑体，两组支撑体之间转动连接有转轴，转轴上设置有多组弹性片，进水槽靠近出水槽一端的上侧倾斜设置有出渣槽，出渣槽顶端部设置有毛刷，传送滤网带倾斜设置在两组支撑体与进水槽之间；本实用新型通过倾斜设置的传送滤网带，使得滤网往复移动于进水槽底部内与进水槽顶部上方，从而实现对废水的连续过滤，并实现滤渣的自动清除，提高废水处理效率，同时通过旋转的弹性片对滤网的拍打，以及毛刷对滤网表面的扫除，进一步去除滤网表面的滤渣，从而实现自动清除滤网表面的滤渣。
权利要求

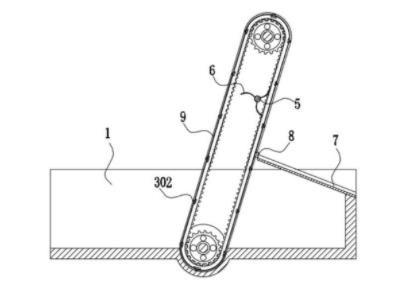

1.一种含重金属的工业废水处理装置，其特征在于：包括进水槽（1）、连通在进水槽（1）一端的出水槽（2）和传送滤网带（3），所述进水槽（1）两侧外壁均设置有支撑体（4），两组所述支撑体（4）之间转动连接有转轴（5），所述转轴（5）上设置有多组弹性片（6），进水槽（1）靠近出水槽（2）一端的上侧倾斜设置有出渣槽（7），所述出渣槽（7）顶端部设置有毛刷（8），所述传送滤网带（3）倾斜设置在两组支撑体（4）与进水槽（1）之间，传送滤网带（3）上等距离安装有多组滤网（9），所述弹性片（6）均能与滤网（9）接触，所述毛刷（8）能与滤网（9）接触。
2.根据权利要求1所述的一种含重金属的工业废水处理装置，其特征在于，所述传送滤网带（3）包括两组履带（301）和等距离设置在两组履带（301）之间的多组连接条（302），所述滤网（9）安装在两组履带（301）之间，且滤网（9）分别位于相邻两组连接条（302）之间。
3.根据权利要求2所述的一种含重金属的工业废水处理装置，其特征在于，所述传送滤网带（3）还包括安装条（303），所述履带（301）上且位于相邻两组连接条（302）之间设置有与安装条（303）匹配的安装槽，所述安装槽两端均设置有第一安装部（304），所述安装条（303）两端均设置有第二安装部（305），所述第二安装部（305）与第一安装部（304）上均开设有螺纹孔，所述滤网（9）包括滤框（901）和设置在滤框（901）内的网体（902），所述滤框（901）上均开设有与螺纹孔一一对应的固定孔（903）。
4.根据权利要求2所述的一种含重金属的工业废水处理装置，其特征在于，所述连接条（302）横截面为凸型。
5.根据权利要求2所述的一种含重金属的工业废水处理装置，其特征在于，所述进水槽（1）底部设置有横截面为半圆的凹槽（101），且进水槽（1）内侧壁均开设有两组与凹槽（101）相通的斜槽（102），所述履带（301）的带体位于斜槽（102）内。
6.根据权利要求5所述的一种含重金属的工业废水处理装置，其特征在于，所述进水槽（1）内转动连接有与凹槽（101）同轴的传动轴，所述传动轴上设置有两组位于凹槽（101）内的传动齿轮（10），两组所述支撑体（4）之间设置有位于转轴（5）上方的主动轴，所述主动轴上设置有两组驱动齿轮（11），所述传动齿轮（10）与所述驱动齿轮（11）分别位于履带（301）两端内且分别与之啮合，所述进水槽（1）外侧壁还设置有驱动器（12），所述驱动器（12）分别通过皮带与转轴（5）和主动轴传动配合。
说明书
含重金属的工业废水处理装置
技术领域
本实用新型涉及废水处理领域，具体涉及一种含重金属的工业废水处理装置。
背景技术
在矿冶、机械制造、化工、电子、仪表等工业中的许多生产过程中都产生重金属废水；重金属废水中，还含有较多的金属颗粒和悬浮物，在进行重金属处理之前，需要对废水进行过滤，将金属颗粒和悬浮物进行去除，以免影响后续废水处理。
目前，在对重金属废水长时间的过滤作业中，需要定期清理滤网表面的过滤物，以免堵塞滤网，影响滤网的过滤效果。通常清理滤网时，先进行停机，再将滤网取出进行手动清理；这种清理方式无法实现对废水的连续过滤，造成废水处理效率低，且人工手动清理增加了人工成本，进而提高废水处理成本。
实用新型内容
解决的技术问题
针对现有技术所存在的上述缺点，本实用新型提供了一种含重金属的工业废水处理装置，能够有效地解决现有技术无法实现对废水的连续过滤，造成废水处理效率低，且人工手动清理增加了人工成本，进而提高废水处理成本的问题。
技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：
一种含重金属的工业废水处理装置，包括进水槽、连通在进水槽一端的出水槽和传送滤网带，所述进水槽两侧外壁均设置有支撑体，两组所述支撑体之间转动连接有转轴，所述转轴上设置有多组弹性片，进水槽靠近出水槽一端的上侧倾斜设置有出渣槽，所述出渣槽顶端部设置有毛刷，所述传送滤网带倾斜设置在两组支撑体与进水槽之间，传送滤网带上等距离安装有多组滤网，所述弹性片均能与滤网接触，所述毛刷能与滤网接触。
更进一步地，所述传送滤网带包括两组履带和等距离设置在两组履带之间的多组连接条，所述滤网安装在两组履带之间，且滤网分别位于相邻两组连接条之间。
本技术方案中，履带与连接条均采用橡胶材质，避免传送滤网带受到废水腐蚀，提高传送滤网带使用寿命。
更进一步地，所述传送滤网带还包括安装条，所述履带上且位于相邻两组连接条之间设置有与安装条匹配的安装槽，所述安装槽两端均设置有第一安装部，所述安装条两端均设置有第二安装部，所述第二安装部与第一安装部上均开设有螺纹孔，所述滤网包括滤框和设置在滤框内的网体，所述滤框上均开设有与螺纹孔一一对应的固定孔。
将滤框放置在两组相邻连接条之间，并使得固定孔分别与第一安装部一一对应，再将安装条分别放入安装槽内，再将螺丝等固定件螺纹穿过第二安装部的螺纹孔，并穿过固定孔后，再螺纹穿入第一安装部的螺纹孔内，实现将安装条固定在安装槽内，同时实现将滤框安装在两组履带之间，即可实现滤网分别安装在两组履带之间，进而便于更换滤网。
本技术方案中，安装条采用橡胶材质，第一安装部与第二安装部均采用塑性材质，同时螺丝等固定件也采用塑性材质，避免锈蚀，同时滤框也采用橡胶材质，且网体采用塑性材质，不仅避免废水对滤网的腐蚀，而且使得滤网能根据履带的弯曲而弯曲。
更进一步地，所述连接条横截面为凸型。
通过凸型的连接条，使得滤框的边框分别与连接条贴合，从而保证滤网位于两组履带之间的密封性。
更进一步地，所述进水槽底部设置有横截面为半圆的凹槽，且进水槽内侧壁均开设有两组与凹槽相通的斜槽，所述履带的带体位于斜槽内。
通过设置半圆的凹槽，使得传送滤网带底端部位于进水槽槽底的下侧，同时通过斜槽，使得履带的带体位于斜槽内，从而减少滤网与进水槽内侧壁之间的缝隙，进而使得滤网有效过滤废水。
更进一步地，所述进水槽内转动连接有与凹槽同轴的传动轴，所述传动轴上设置有两组位于凹槽内的传动齿轮，两组所述支撑体之间设置有位于转轴上方的主动轴，所述主动轴上设置有两组驱动齿轮，所述传动齿轮与所述驱动齿轮分别位于履带两端内且分别与之啮合，所述进水槽外侧壁还设置有驱动器，所述驱动器分别通过皮带与转轴和主动轴传动配合。
通过皮带，分别实现驱动器与转轴和主动轴传动配合，从而驱动器能带动转轴和主动轴转动，通过传动齿轮和驱动齿轮分别与履带的啮合，实现传送滤网带的运转。本技术方案中，驱动器优选减速电机。
有益效果
采用本实用新型提供的技术方案，与已知的公有技术相比，具有如下有益效果：
本实用新型通过倾斜设置的传送滤网带，使得滤网往复移动于进水槽底部内与进水槽顶部上方，从而实现对废水的连续过滤，并实现滤渣的自动清除，提高废水处理效率，同时通过旋转的弹性片对滤网的拍打，以及毛刷对滤网表面的扫除，进一步去除滤网表面的滤渣，从而实现自动清除滤网表面的滤渣，降低的人工成本，进而降低废水处理成本。
（发明人：王亚莉）
