申请日2021.05.06
公开日期2021.12.14
IPC分类C02F1/66;C02F3/30;C02F103/06
摘要
本实用新型公开了一种垃圾渗滤液用处理装置，包括底板，所述底板的上端固定连接有碱性池、酸性池、污水池、厌氧反应池、好氧反应池和检测池，且碱性池、酸性池、污水池、厌氧反应池、好氧反应池和检测池依次向右排开，所述厌氧反应池的一侧下端固定连接有第二连接管，所述第二连接管上设置有第一水泵。本实用新型中，污水池内的pH检测器，能根据污水池开启或关闭第六水泵对污水池内的垃圾渗滤液进行pH调节，在厌氧反应池进行厌氧反应，同时厌氧反应池内的pH检测器，能开启第五水泵调节厌氧反应池内的pH至适合反应的pH，花洒能对垃圾渗滤液进行分散，同时风机能使花洒洒出的垃圾渗滤液与空气有更大的接触面积。
权利要求

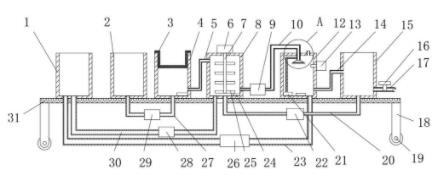

1.一种垃圾渗滤液用处理装置，包括底板(31)，其特征在于：所述底板(31)的上端固定连接有碱性池(1)、酸性池(2)、污水池(4)、厌氧反应池(8)、好氧反应池(12)和检测池(15)，且碱性池(1)、酸性池(2)、污水池(4)、厌氧反应池(8)、好氧反应池(12)和检测池(15)依次向右排开，所述厌氧反应池(8)的一侧下端固定连接有第二连接管(10)，所述第二连接管(10)上设置有第一水泵(9)，且第二连接管(10)的一端固定在好氧反应池(12)的上端，所述第二连接管(10)的一端固定连接有花洒(33)，所述好氧反应池(12)的内壁底端固定连接有第二水泵(21)，所述第二水泵(21)的上端固定连接有循环管(11)，且循环管(11)的一端固定连接在第二连接管(10)，所述好氧反应池(12)的一侧固定连接有风机(13)，所述污水池(4)、厌氧反应池(8)和好氧反应池(12)的内壁底端都固定连接有pH检测器(24)。
2.根据权利要求1所述的一种垃圾渗滤液用处理装置，其特征在于：所述碱性池(1)的下端固定连接有第四连接管(23)，且第四连接管(23)的一端固定连接在好氧反应池(12)的底部，所述第四连接管(23)上设置有第四水泵(26)。
3.根据权利要求1所述的一种垃圾渗滤液用处理装置，其特征在于：所述碱性池(1)的底端固定连接有第六连接管(30)，且第六连接管(30)的一端固定连接在厌氧反应池(8)的底端，所述第六连接管(30)上设置有第五水泵(28)。
4.根据权利要求1所述的一种垃圾渗滤液用处理装置，其特征在于：所述酸性池(2)的底端固定连接有第五连接管(27)，且第五连接管(27)的一端固定连接在污水池(4)的底端，所述第五连接管(27)上设置有第六水泵(29)。
5.根据权利要求1所述的一种垃圾渗滤液用处理装置，其特征在于：所述厌氧反应池(8)的底端固定连接有回流管(20)，且回流管(20)的一端固定连接在检测池(15)的底端，所述回流管(20)上设置有第三水泵(22)。
6.根据权利要求1所述的一种垃圾渗滤液用处理装置，其特征在于：所述底板(31)的下端固定连接有支撑架(18)，所述支撑架(18)的下端滚动连接有滑轮(19)。
7.根据权利要求1所述的一种垃圾渗滤液用处理装置，其特征在于：所述好氧反应池(12)的上端开设有通气口(32)，所述好氧反应池(12)的一侧底端固定连接有第三连接管(14)，且第三连接管(14)的一端固定连接在检测池(15)的一端一侧。
8.根据权利要求1所述的一种垃圾渗滤液用处理装置，其特征在于：所述检测池(15)的一侧底端固定连接有放水管(17)，所述放水管(17)上设置有止水阀(16)。
9.根据权利要求1所述的一种垃圾渗滤液用处理装置，其特征在于：所述污水池(4)的上端套接有过滤网(3)，所述污水池(4)的一侧底端固定连接有第一连接管(5)，且第一连接管(5)的一端固定连接在厌氧反应池(8)的一侧上端，所述厌氧反应池(8)的上端固定连接有电机(6)，所述电机(6)的下端固定连接有转轴(7)，所述转轴(7)的圆柱外表面固定连接有搅拌片(25)，且搅拌片(25)位于厌氧反应池(8)内。
说明书
一种垃圾渗滤液用处理装置
技术领域
本实用新型涉及垃圾处理领域，尤其涉及一种垃圾渗滤液用处理装置。
背景技术
垃圾渗滤液是指来源于垃圾填埋场中垃圾本身含有的水分、进入填埋场的雨雪水及其他水分，扣除垃圾、覆土层的饱和持水量，并经历垃圾层和覆土层而形成的一种高浓度的有机废水。垃圾填埋场环境复杂，其中不乏各类高污染有害物，威胁着周边的水生生态系统，尤其是地下水。为了解决安全排放问题，各地区制定的排污标准不断提高。在对垃圾渗滤液进行处理时，要想达到如此苛刻的标准，那么就要保证处理工艺的合理、稳定和科学。对生物处理法而言，它具有经济性、可靠性、简易性等特点，为此，生物处理法常作为渗滤液处理过程中的主体工艺。
现有的垃圾渗滤液用处理装置在使用时存在一些缺陷，首先现有的垃圾渗滤液用处理装置在反应时pH会降低，不能自动调节pH至反应所最适应的pH，其次现有的垃圾渗滤液用处理装置在进行好氧反应时，不能够完美提供好氧反应所需的氧气。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种垃圾渗滤液用处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种垃圾渗滤液用处理装置，包括底板，所述底板的上端固定连接有碱性池、酸性池、污水池、厌氧反应池、好氧反应池和检测池，且碱性池、酸性池、污水池、厌氧反应池、好氧反应池和检测池依次向右排开，所述厌氧反应池的一侧下端固定连接有第二连接管，所述第二连接管上设置有第一水泵，且第二连接管的一端固定在好氧反应池的上端，所述第二连接管的一端固定连接有花洒，所述好氧反应池的内壁底端固定连接有第二水泵，所述第二水泵的上端固定连接有循环管，且循环管的一端固定连接在第二连接管，所述好氧反应池的一侧固定连接有风机，所述污水池、厌氧反应池和好氧反应池的内壁底端都固定连接有pH检测器。
作为上述技术方案的进一步描述：
所述碱性池的下端固定连接有第四连接管，且第四连接管的一端固定连接在好氧反应池的底部，所述第四连接管上设置有第四水泵。
作为上述技术方案的进一步描述：
所述碱性池的底端固定连接有第六连接管，且第六连接管的一端固定连接在厌氧反应池的底端，所述第六连接管上设置有第五水泵。
作为上述技术方案的进一步描述：
所述酸性池的底端固定连接有第五连接管，且第五连接管的一端固定连接在污水池的底端，所述第五连接管上设置有第六水泵。
作为上述技术方案的进一步描述：
所述厌氧反应池的底端固定连接有回流管，且回流管的一端固定连接在检测池，所述回流管上设置有第三水泵。
作为上述技术方案的进一步描述：
所述底板的下端固定连接有支撑架，所述支撑架的下端滚动连接有滑轮。
作为上述技术方案的进一步描述：
所述好氧反应池的上端开设有通气口，所述好氧反应池的一侧底端固定连接有第三连接管，且第三连接管的一端固定连接在检测池的一侧。
作为上述技术方案的进一步描述：
所述检测池的一侧底端固定连接有放水管，所述放水管上设置有止水阀作为上述技术方案的进一步描述：
所述污水池的上端套接有过滤网，所述污水池的一侧底端固定连接有第一连接管，且第一连接管的一端固定连接在厌氧反应池的一侧上端，所述厌氧反应池的上端固定连接有电机，所述电机的下端固定连接有转轴，所述转轴的圆柱外表面固定连接有搅拌片，且搅拌片位于厌氧反应池内。
本实用新型具有如下有益效果：
1、污水池内的pH检测器，能根据污水池开启或关闭第六水泵对污水池内的垃圾渗滤液进行pH调节，在厌氧反应池进行厌氧反应，同时厌氧反应池内的pH检测器，能根据反应过程中酸性物质的增多量的多少调节第五水泵的开启和关闭，厌氧反应池内的pH至适合反应的pH，同理也能调节好氧反应池内pH，实现pH的自动调节。
2、花洒能对垃圾渗滤液进行分散，同时风机能使花洒洒出的垃圾渗滤液与空气有更大的接触面积，增加好氧反应池的氧气，提供反应所需的氧气，加速好氧反应。
（发明人：朱倩; 潘永月; 贾晓解; 王伟龙; 赵相云; 刘寅阁）
