申请日2021.05.09
公开日期2021.12.14
IPC分类B01D53/78;B01D53/18
摘要
本实用新型公开了一种污水处理气体净化设备用逆流填料塔，包括下壳体，所述下壳体上端两侧均设置有卡槽，所述卡槽内均卡合有限位块，所述限位块固定连接在上壳体下端两侧，所述下壳体右端下部连通有出液口，所述出液口右端均匀分布有螺孔，所述出液口右端设置有接管，所述接管连通在箱体左端，所述箱体上端连通有入口。本实用新型中，上壳体与下壳体通过限位块与卡槽卡合连接，在需要清洗或检修填料塔内部时，可以方便的将上壳体取下，便于填料塔的清洗和检修，反应完的吸收液通过出液口进入接管后进入箱体，从入口投入催化剂，消除吸收液中的有害物质，解决了吸收液排放会造成二次污染的问题，值得大力推广。
权利要求
1.一种污水处理气体净化设备用逆流填料塔，包括下壳体(3)，其特征在于：所述下壳体(3)上端两侧均设置有卡槽(5)，所述卡槽(5)内均卡合有限位块(4)，所述限位块(4)固定连接在上壳体(6)下端两侧，所述下壳体(3)右端下部连通有出液口(9)，所述出液口(9)右端均匀分布有螺孔(10)，所述出液口(9)右端设置有接管(11)，所述接管(11)连通在箱体(13)左端，所述箱体(13)上端连通有入口(14)，所述箱体(13)右端连通有出口(15)。
2.根据权利要求1所述的一种污水处理气体净化设备用逆流填料塔，其特征在于：所述下壳体(3)左端连通有进气口(2)。
3.根据权利要求1所述的一种污水处理气体净化设备用逆流填料塔，其特征在于：所述上壳体(6)上端连通有出气口(7)。
4.根据权利要求1所述的一种污水处理气体净化设备用逆流填料塔，其特征在于：所述上壳体(6)右端连通有进液口(8)。
5.根据权利要求1所述的一种污水处理气体净化设备用逆流填料塔，其特征在于：所述下壳体(3)外周下端均匀分布有第一支柱(1)。
6.根据权利要求1所述的一种污水处理气体净化设备用逆流填料塔，其特征在于：所述箱体(13)下端均匀分布有第二支柱(12)。
7.根据权利要求1所述的一种污水处理气体净化设备用逆流填料塔，其特征在于：所述接管(11)左端均匀分布有螺孔(10)，所述螺孔(10)连通出液口(9)与接管(11)。
8.根据权利要求1所述的一种污水处理气体净化设备用逆流填料塔，其特征在于：所述上壳体(6)外周下端设置有橡胶圈(16)。
说明书
一种污水处理气体净化设备用逆流填料塔
技术领域
本实用新型涉及污水处理气体净化设备技术领域，尤其涉及一种污水处理气体净化设备用逆流填料塔。
背景技术
污水处理厂往往又靠近人口稠密地区，该设施即使在相对密闭系统下运转，还是会形成臭味点或面的污染源，臭味随着扩散及风向溢散到大气中。排出一定量的恶臭气体影响到其周围的环境，造成纠纷和使恶臭源周围土地使用价值下降，所以，恶臭源的控制已成为目前亟待解决的环境问题之一，化学吸收是指在吸收过程中发生化学反应，使有害气态组分变成液态或使无害的气体。现使用最为成熟和广泛的工业设备是填料塔，特别是逆流填料塔，填料塔是一种筒体内装有环形、波纹形、空心球形等形状的填料，吸收剂自塔顶向下喷淋于填料上，气体沿填料间隙上升，通过气液接触使有害物质被吸收的净化设备。
吸收液通过进液口进入填料塔后，附着在填料上形成液膜，随后与进入填料塔中的废气发生反应，完成废气处理后，吸收液大部分会从出液口流出填料塔，小部分则会残留在填料上，由于吸收液吸收了废气中的有害物，未必能完全反应将其消除，故而吸收液排放会造成二次污染，需要进行处理，现有技术中，填料塔内部填料不易清洗与检修，影响填料塔后续工作，吸收液中残留的有害物质得不到处理，会造成二次污染。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理气体净化设备用逆流填料塔。
为了实现上述目的，本实用新型采用了如下技术方案：一种污水处理气体净化设备用逆流填料塔，包括下壳体，所述下壳体上端两侧均设置有卡槽，所述卡槽内均卡合有限位块，所述限位块固定连接在上壳体下端两侧，所述下壳体右端下部连通有出液口，所述出液口右端均匀分布有螺孔，所述出液口右端设置有接管，所述接管连通在箱体左端，所述箱体上端连通有入口，所述箱体右端连通有出口。
作为上述技术方案的进一步描述：
所述下壳体左端连通有进气口。
作为上述技术方案的进一步描述：
所述上壳体上端连通有出气口。
作为上述技术方案的进一步描述：
所述上壳体右端连通有进液口。
作为上述技术方案的进一步描述：
所述下壳体外周下端均匀分布有第一支柱。
作为上述技术方案的进一步描述：
所述箱体下端均匀分布有第二支柱。
作为上述技术方案的进一步描述：
所述接管左端均匀分布有螺孔，所述螺孔连通出液口与接管。
作为上述技术方案的进一步描述：
所述上壳体外周下端设置有橡胶圈。
本实用新型具有如下有益效果：

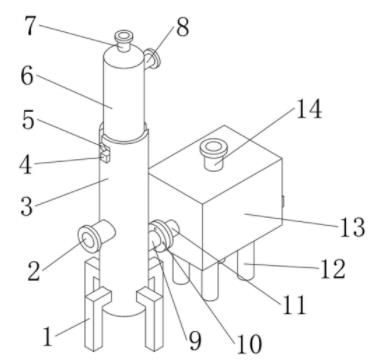

1、本实用新型中，首先将污水处理气体净化过程中所需处理的废气接入进气口，将用于废气处理的吸收液接入进液口，废气与吸收液在填料塔中发生反应，废气被净化，随后被净化的气体从出气口排出，反应过后的吸收液从出液口排出，由于此装置通过固定连接在上壳体上的限位块与下壳体上设置的卡槽相互卡合使得上壳体与下壳体连接在一起，在需要清洗或检修填料塔内部时，可以方便的将上壳体取下，便于填料塔的清洗和检修。
2、本实用新型中，下壳体内反应完的吸收液通过出液口进入接管后进入箱体，从入口投入催化剂，催化剂进入箱体与吸收液中的有害物质发生反应，消除吸收液中的有害物质，净化完后，吸收液再从出口排出，解决了吸收液排放会造成二次污染的问题，值得大力推广。
（发明人：徐俊; 蒋丽姣）
