申请日2021.04.16
公开日期2021.12.07
IPC分类B01D29/94;B01D29/64;B01D29/96;B01D29/01
摘要
本实用新型公开了一种污水处理用固体提取分离装置，包括：设置在污水处理箱内底部的滤网；抬升装置，所述抬升装置设置在污水处理箱上，所述抬升装置用于配合滤网将污水处理箱内的固体垃圾分离出来；推动装置，所述推动装置与污水处理箱相连接，所述推动装置用于将滤网上分离出来的垃圾进行清理。此污水处理用固体提取分离装置，通过设置了抬升装置，使得原本需要人工手动将污水处理箱内的固体垃圾分离出来的问题得到了解决，有效地提高了工作效率，通过设置了推动装置，使得将滤网上分离出来的垃圾进行有效清理，达到了提高整体实用性的效果，通过设置了第一保护壁和第二保护壁的防腐蚀材质，使得第一保护壁和第二保护壁更加耐用。
权利要求

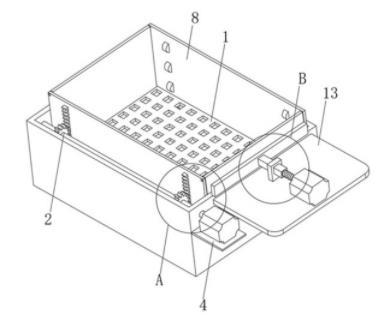

1.一种污水处理用固体提取分离装置，其特征在于,包括：
设置在污水处理箱内底部的滤网（1）；
抬升装置（2），所述抬升装置（2）设置在污水处理箱上，所述抬升装置（2）用于配合滤网（1）将污水处理箱内的固体垃圾分离出来；
推动装置（3），所述推动装置（3）与污水处理箱相连接，所述推动装置（3）用于将滤网（1）上分离出来的垃圾进行清理。
2.根据权利要求1所述的一种污水处理用固体提取分离装置，其特征在于：所述抬升装置（2）包括与污水处理箱规定连接的电机座（4），所述电机座（4）上安装连接有第一电机（5），所述第一电机（5）的输出端固定连接有与污水处理箱转动连接的第一转轴（6），所述第一转轴（6）上固定连接有多组第一齿轮（7），所述滤网（1）相对两侧均固定连接有第一保护壁（8），所述靠近第一转轴（6）的第一保护壁（8）上固定连接有多组与第一齿轮（7）啮合连接的齿轮条（9），所述污水处理箱上开设有滑动槽（10），所述另一个第一保护壁（8）上转动连接有多组与滑动槽（10）滑动连接的滑动轮（11），所述滤网（1）另外相对两侧上方均设置有与两组第一保护壁（8）铰接的第二保护壁（12）。
3.根据权利要求1所述的一种污水处理用固体提取分离装置，其特征在于：所述推动装置（3）包括与污水处理箱固定连接的支撑座（13），所述支撑座（13）上安装连接有第二电机（14），所述第二电机（14）的输出端固定连接有螺纹杆（15），所述支撑座（13）上固定连接有固定块（16），所述螺纹杆（15）螺纹连接有与固定块（16）滑动连接的滑动套（17），所述滑动套（17）靠近污水处理箱的一端固定连接有与滤网（1）滑动连接的推动块（18），所述螺纹杆（15）和滑动套（17）的相加长度大于滤网（1）的长度。
4.根据权利要求3所述的一种污水处理用固体提取分离装置，其特征在于：所述第一保护壁（8）和第二保护壁（12）的材质为防腐蚀材质。
5.根据权利要求3所述的一种污水处理用固体提取分离装置，其特征在于：所述推动块（18）的材质为耐磨材质。
说明书
一种污水处理用固体提取分离装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用固体提取分离装置。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前，在进行污水处理时，需要将污水内的各种固体垃圾和杂质进行过滤分离，再通过投料装置将对污水进行处理的各种产品投入进污水处理箱，对污水进行进一步清理，但是目前对污水中的固体垃圾进行清理的方法都是人工手动清理，工作效率低下，且费时费力。为此，我们提出一种污水处理用固体提取分离装置。
实用新型内容
本实用新型的目的在于提供一种污水处理用固体提取分离装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用固体提取分离装置，包括：设置在污水处理箱内底部的滤网；抬升装置，所述抬升装置设置在污水处理箱上，所述抬升装置用于配合滤网将污水处理箱内的固体垃圾分离出来；推动装置，所述推动装置与污水处理箱相连接，所述推动装置用于将滤网上分离出来的垃圾进行清理。抬升装置和推动装置的设置，使得整体结构更加优化。
优选的，所述抬升装置包括与污水处理箱规定连接的电机座，所述电机座上安装连接有第一电机，所述第一电机的输出端固定连接有与污水处理箱转动连接的第一转轴，所述第一转轴上固定连接有多组第一齿轮，所述滤网相对两侧均固定连接有第一保护壁，所述靠近第一转轴的第一保护壁上固定连接有多组与第一齿轮啮合连接的齿轮条，所述污水处理箱上开设有滑动槽，所述另一个第一保护壁上转动连接有多组与滑动槽滑动连接的滑动轮，所述滤网另外相对两侧上方均设置有与两组第一保护壁铰接的第二保护壁。抬升装置有效地提高了工作效率。
优选的，所述推动装置包括与污水处理箱固定连接的支撑座，所述支撑座上安装连接有第二电机，所述第二电机的输出端固定连接有螺纹杆，所述支撑座上固定连接有固定块，所述螺纹杆螺纹连接有与固定块滑动连接的滑动套，所述滑动套靠近污水处理箱的一端固定连接有与滤网滑动连接的推动块，所述螺纹杆和滑动套的相加长度大于滤网的长度。推动装置达到了提高整体实用性的效果。
优选的，所述第一保护壁和第二保护壁的材质为防腐蚀材质。防腐蚀材质使得第一保护壁和第二保护壁更加耐用。
优选的，所述推动块的材质为耐磨材质。特殊材质使得推动块更加耐磨。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过设置了抬升装置，使得原本需要人工手动将污水处理箱内的固体垃圾分离出来的问题得到了解决，有效地提高了工作效率，通过设置了推动装置，使得将滤网上分离出来的垃圾进行有效清理，达到了提高整体实用性的效果，通过设置了第一保护壁和第二保护壁的防腐蚀材质，使得第一保护壁和第二保护壁更加耐用。
（发明人：孙巨峰）
