申请日2021.04.16
公开日期2021.12.03
IPC分类C02F1/66;C02F9/04
摘要
本实用新型公开了一种河道黑臭污水处理设备，包括支撑柱，支撑柱的顶部安装有沉淀池，沉淀池的侧边通过连接管连接有过滤箱，过滤箱的侧边通过连接管连接有中和箱，中和箱的侧边通过连接管连接有净化箱，净化箱上安装有密封盖，通过设有的沉淀池、过滤箱，可以方便初步对污水进行杂物、杂质的过滤集中处理，避免杂质污染，设有的中和箱以及净化箱，可以对污水进行酸碱中和以及其他有害化学物质的处理，使污水净化达到排放标准。
权利要求

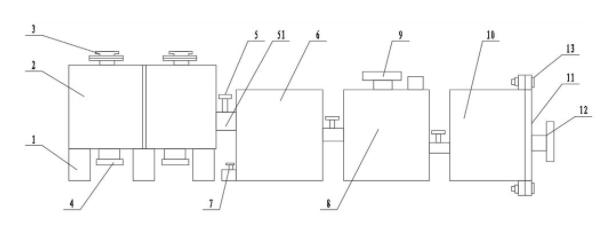

1.一种河道黑臭污水处理设备，包括支撑柱(1)，其特征在于：所述支撑柱(1)的顶部安装有沉淀池(2)，所述沉淀池(2)的侧边通过连接管(51)连接有过滤箱(6)，所述过滤箱(6)的侧边通过连接管(51)连接有中和箱(8)，所述中和箱(8)的侧边通过连接管(51)连接有净化箱(10)，所述净化箱(10)上安装有密封盖(11)。
2.根据权利要求1所述的一种河道黑臭污水处理设备，其特征在于：所述沉淀池(2)设置有两个连接，所述沉淀池(2)的顶部设置有入水口(3)，所述沉淀池(2)的底部设置有出污口(4)。
3.根据权利要求1所述的一种河道黑臭污水处理设备，其特征在于：所述过滤箱(6)内安装有过滤网(14)，所述过滤网(14)将两个连接管(51)隔开，所述过滤箱(6)的底部设置有斜台(15)，所述斜台(15)的底部设置有排泥口(7)。
4.根据权利要求1所述的一种河道黑臭污水处理设备，其特征在于：所述中和箱(8)的顶部设置有投料口(9)，所述中和箱(8)的顶部安装有搅拌电机(16)，所述搅拌电机(16)的输出轴安装有搅拌杆(17)。
5.根据权利要求1所述的一种河道黑臭污水处理设备，其特征在于：所述密封盖(11)通过安装螺栓(13)安装在净化箱(10)上，所述密封盖(11)上设置有出水口(12)。
6.根据权利要求1所述的一种河道黑臭污水处理设备，其特征在于：所述净化箱(10)的内部安装有环形圈(18)，所述环形圈(18)的底部安装有固定杆(19)，所述固定杆(19)之间设置有吸附网(20)。
7.根据权利要求1所述的一种河道黑臭污水处理设备，其特征在于：所述连接管(51)上均设置有连接阀(5)。
说明书
一种河道黑臭污水处理设备
技术领域
本实用新型属于污水处理技术领域，具体为一种河道黑臭污水处理设备。
背景技术
目前我国大部分城市河道已演变为黑臭河道。在我国许多城市，河道有机污染普遍存在且日益突出，城市污水直排河道，流经城镇河段污染严重，水体出现季节性或终年黑臭，均成为我国目前城市河道污染问题中亟待解决的水环境问题。污水处理设备可以将废水处理后达到回用水质要求，使废水处理后资源化利用。
授权公告号CN211896532U的公开的一种黑臭废水处理系统，本实用新型涉及一种黑臭废水处理系统，属于污水处理设备领域，所述黑臭废水处理系统设置有过滤池Ⅰ、过滤池Ⅱ、净化池，过滤池Ⅰ内部设置有隔网，进水管进入的污水可通过隔网减缓流速，同时污水经过隔网在过滤池Ⅰ底部沉降分成，上层水流通过连通管Ⅰ进入到过滤池Ⅱ内，下层淤泥在上层清水流走后可利用粉碎辊粉碎后从出泥管Ⅰ处流出，沉降后的污水进入过滤池Ⅱ，过滤池Ⅱ内设置有过滤网和滤布层，过滤网和滤布层可对污水进行两级过滤，过滤后的污水从连通管Ⅱ进入到净化池内，净化池内速分球设置在精滤网及侧滤布层之间，速分球为污水中的微生物提供稳定的附着环境，在净化池内了利用微生物消耗污水中的有机质和无机元素，达到污水净化的目的。
但是上述的黑臭废水处理系统在处理废水时没有考虑到对废水的中和，一般不同的区域内的废水总体可能呈酸性或者碱性，需要对其中和才能达到要求排放，而且也没有设置相应的沉淀处理可以使污水处理更加合理。
实用新型内容
本实用新型的目的在于提供一种河道黑臭污水处理设备，以解决没有沉淀处理大杂物以及没有对污水进行中和的问题。
为实现上述目的，本实用新型提供如下技术方案：一种河道黑臭污水处理设备，包括支撑柱，所述支撑柱的顶部安装有沉淀池，沉淀池用于对进入的污水进行沉淀处理，可以沉淀掉部分树枝、树叶等杂物，初步对污水的大杂物集中处理，所述沉淀池的侧边通过连接管连接有过滤箱，过滤箱主要用于把污水中的泥垢等杂质过滤出来，所述过滤箱的侧边通过连接管连接有中和箱，中和箱主要用于对污水进行酸碱平衡以及其他化学污染物的中和处理，所述中和箱的侧边通过连接管连接有净化箱，净化箱使污水处理的最后环节，进行最细致的净化处理使其可以达到排放标准，所述净化箱上安装有密封盖。
优选的，所述沉淀池设置有两个连接，通过两个连接的沉淀池进行污水沉淀扩大污水处理量，所述沉淀池的顶部设置有入水口，入水口可以通过安装水管等方式将河道污水引入，所述沉淀池的底部设置有出污口，出污口可以将沉淀后的杂物集中处理。
优选的，所述过滤箱内安装有过滤网，所述过滤网将两个连接管隔开，所述过滤箱的底部设置有斜台，所述斜台的底部设置有排泥口，过滤网将左右两个连接管隔开，泥土杂质等在斜台一侧被过滤留下，然后经过斜台流到排泥口，从而可以方便将杂物取出。
优选的，所述中和箱的顶部设置有投料口，所述中和箱的顶部安装有搅拌电机，搅拌电机的型号为GH28-750W-15S，所述搅拌电机的输出轴安装有搅拌杆，投料口用于投入中和的化学物使中和箱中的水达到可以排放的水质标准，通过搅拌电机带动搅拌杆可以加速水的中和。
优选的，所述密封盖通过安装螺栓安装在净化箱上，所述密封盖上设置有出水口，通过安装螺栓将密封盖安装，方便检修拆卸，净化后的水通过出水口排出。
优选的，所述净化箱的内部安装有环形圈，所述环形圈的底部安装有固定杆，所述固定杆之间设置有吸附网，将密封盖拆卸然后可以将环形圈装入到净化箱中，然后通过安装的吸附网过滤使水得到净化达到排放标准。
优选的，所述连接管上均设置有连接阀，在多个连接管上安装连接阀，方便不同水箱的水量控制，避免水量过大无法控制使水净化不彻底。
与现有技术相比，本实用新型的有益效果是：
1.通过设有的沉淀池、过滤箱，可以方便初步对污水进行杂物、杂质的过滤集中处理，避免杂质污染；
2.通过设有的中和箱以及净化箱，可以对污水进行酸碱中和以及其他有害化学物质的处理，使污水净化达到排放标准。
（发明人：张克勤; 董伊航; 周宁）
