申请日2021.04.19
公开日期2021.12.10
IPC分类C02F3/10
摘要
本实用新型公开了一种新型生物除臭滤料支撑系统，包括滤池主体、鼓风机、输气管、水泵、输水管、蓄水池、水箱、底板、排水管、排气管、转轴、盖板、滑槽、滑块、螺栓、滤板、滤料箱、固定板、固定杆、固定筒、支撑杆、第一把手、橡胶块、推杆和第二把手，该实用新型便于清洗滤板，支撑装置加设滤板，支撑装置的滤板便于取出清洗，滤板更加干净，提高净化污水的效率，减少污水对滤板的腐蚀，从而延长支撑装置整体的使用寿命，节约采购成本，滤料箱支撑更稳定，固定筒可以通水，滤料箱安装更加稳定，提高了支撑装置的承重能力，提高支撑能力的同时，支撑装置底板通过固定筒可以通水，提高支撑装置排水效率。
权利要求

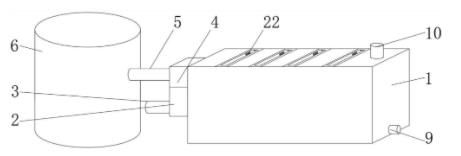

1.一种新型生物除臭滤料支撑系统，包括滤池主体(1)，其特征在于：所述滤池主体(1)一侧固定安装鼓风机(2)，所述鼓风机(2)一侧固定连接输气管(3)，所述滤池主体(1)与所述鼓风机(2)一侧固定连接水泵(4)，所述水泵(4)一侧固定连接输水管(5)，所述输水管(5)一端固定连接蓄水池(6)，所述水泵(4)一端固定连接水箱(7)，所述水箱(7)与所述水泵(4)一侧固定连接所述鼓风机(2)，所述滤池主体(1)与所述鼓风机(2)对应一侧固定连接排水管(9)，所述滤池主体(1)顶部一侧固定连接排气管(10)，且所述滤池主体(1)与所述排气管(10)一侧固定连接转轴(11)，所述转轴(11)一侧转动连接盖板(12)，所述滤池主体(1)与所述转轴(11)一侧开设滑槽(13)，所述滑槽(13)内部滑动连接滑块(14)，所述滑块(14)顶部一侧固定连接螺栓(15)，所述滤池主体(1)内壁底部固定连接固定杆(19)，所述固定杆(19)一端固定连接固定板(18)，所述固定板(18)顶部固定连接底板(8)，所述底板(8)顶部一侧滑动连接滤板(16)，且所述底板(8)与所述滤板(16)一侧固定连接滤料箱(17)。
2.根据权利要求1所述的一种新型生物除臭滤料支撑系统，其特征在于：所述滤池主体(1)与所述固定杆(19)一侧固定连接固定筒(20)。
3.根据权利要求1所述的一种新型生物除臭滤料支撑系统，其特征在于：所述固定杆(19)一侧固定连接支撑杆(21)，所述支撑杆(21)一端固定连接所述滤池主体(1)。
4.根据权利要求1所述的一种新型生物除臭滤料支撑系统，其特征在于：所述盖板(12)顶部一侧固定连接第一把手(22)，且所述盖板(12)底部固定连接橡胶块(23)。
5.根据权利要求1所述的一种新型生物除臭滤料支撑系统，其特征在于：所述滑块(14)与所述螺栓(15)一侧固定连接推杆(24)。
6.根据权利要求1所述的一种新型生物除臭滤料支撑系统，其特征在于：所述滤板(16)一侧开设第二把手(25)，所述第二把手(25)厚度为所述滤板(16)厚度的二分之一。
说明书
一种新型生物除臭滤料支撑系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种新型生物除臭滤料支撑系统。
背景技术
污水处理的过程会产生恶臭气体，恶臭气体污染环境，而且危害人体健康，恶臭气体可采用生物除臭的方式进行处理，生物除臭主要是利用微生物除臭，通过微生物的生理代谢将具有臭味的物质加以转化。
但现有的生物除臭滤料支撑系统在使用过程中支撑装置不便于清洗，影响了支撑装置的使用寿命，支撑装置不便于排水，为此我们提出一种新型生物除臭滤料支撑系统是十分有必要的。
实用新型内容
本实用新型的目的在于提供一种新型生物除臭滤料支撑系统，支撑装置设有可更换滤板，装置使用寿命更长，支撑装置更加稳固，排水效率更高。
为实现上述目的，本实用新型提供如下技术方案：一种新型生物除臭滤料支撑系统，包括滤池主体，所述滤池主体一侧固定安装鼓风机，所述鼓风机一侧固定连接输气管，所述滤池主体与所述鼓风机一侧固定连接水泵，所述水泵一侧固定连接输水管，所述输水管一端固定连接蓄水池，所述水泵一端固定连接水箱，所述水箱与所述水泵一侧固定连接所述鼓风机，所述滤池主体与所述鼓风机对应一侧固定连接排水管，所述滤池主体顶部一侧固定连接排气管，且所述滤池主体与所述排气管一侧固定连接转轴，所述转轴一侧转动连接盖板，所述滤池主体与所述转轴一侧开设滑槽，所述滑槽内部滑动连接滑块，所述滑块顶部一侧固定连接螺栓，所述滤池主体内壁底部固定连接固定杆，所述固定杆一端固定连接固定板，所述固定板顶部固定连接底板，所述底板顶部一侧滑动连接滤板，且所述底板与所述滤板一侧固定连接滤料箱。
作为本实用新型进一步的方案：所述滤池主体与所述固定杆一侧固定连接固定筒，便于所述固定筒支撑所述底板。
作为本实用新型进一步的方案：所述固定杆一侧固定连接支撑杆，所述支撑杆一端固定连接所述滤池主体，便于所述支撑杆支撑所述固定杆。
作为本实用新型进一步的方案：所述盖板顶部一侧固定连接第一把手，且所述盖板底部固定连接橡胶块，便于所述第一把手操作所述盖板。
作为本实用新型进一步的方案：所述滑块与所述螺栓一侧固定连接推杆，便于所述推杆操作所述滑块。
作为本实用新型进一步的方案：所述滤板一侧开设第二把手，所述第二把手厚度为所述滤板厚度的二分之一，便于所述第二把手操作所述滤板。
与现有技术相比，本实用新型的有益效果是：通过拉动推杆带动滑块，从而便捷清洗滤板，支撑装置加设滤板，支撑装置的滤板便于取出清洗，滤板更加干净，提高净化污水的效率，减少污水对滤板的腐蚀，从而延长支撑装置整体的使用寿命，节约采购成本；通过滤池主体支撑固定杆与固定筒，从而稳定支撑滤料箱，固定筒可以通水，滤料箱安装更加稳定，提高了支撑装置的承重能力，提高支撑能力的同时，支撑装置底板通过固定筒可以通水，提高支撑装置排水效率。
（发明人：吴艳林; 吴飘; 罗啊妮）
