申请日2021.04.14
公开日期2021.12.03
IPC分类E02B15/10;B01D29/03
摘要
本实用新型提供了一种污水处理除藻类装置，包括甲板、设置于甲板一侧的传输结构、设置于甲板上的收集结构，所述传输结构一端没入水中，另一端对应收集结构设置，所述收集结构包括收集筒、安装件、排水组件，所述排水组件设置于甲板上表面，所述收集筒通过安装件安装于排水组件上方，所述收集筒还对应还设置有网袋和藻类除水组件。本实用新型所述的收集筒配合收集藻类，可持续收集一段时间，无需工作人员需要时刻进行观察；传送装置将水池中的藻类传送到收集筒中，所述收集筒对应设置网袋和除水装置，所述网袋方便搬运，除水装置排除网袋中的藻类携带的水分，减轻搬运的重量，方便搬运。
权利要求

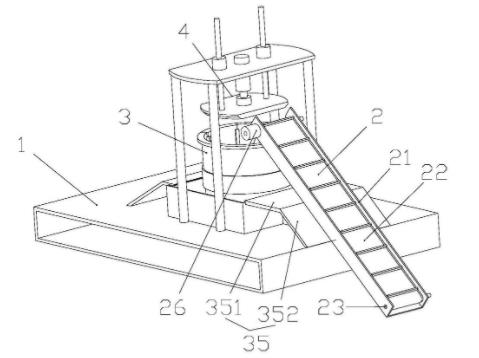

1.一种污水处理除藻类装置，其特征在于：包括甲板(1)、设置于甲板(1)一侧的传输结构(2)、设置于甲板(1)上的收集结构(3)，所述传输结构(2)一端没入水中，另一端对应收集结构(3)设置，所述收集结构(3)包括收集筒(31)、安装件(32)、排水组件，所述排水组件设置于甲板(1)上表面，所述收集筒(31)通过安装件(32)安装于排水组件(33)上方，所述收集筒(31)还对应还设置有网袋和藻类除水组件(4)。
2.根据权利要求1所述的一种污水处理除藻类装置，其特征在于：所述排水组件包括排水箱(33)和排水桶(34)，所属排水桶(34)设置于排水箱(33)内部中心位置，所述排水桶(34)临近底部的侧壁上设置有多个通孔(341)，所述排水箱(33)连接有排水管，所说排水管另一端延伸到池水中。
3.根据权利要求2所述的一种污水处理除藻类装置，其特征在于：所述安装件(32)包括圆形过滤板(321)，所述过滤板(321)上均匀设置有多个过滤孔，所述过滤板(321)下端面与排水桶(34)上端面贴合；
所述过滤板(321)下端面还垂直固设有圆筒一(322)，所述圆筒一(322)插接在排水桶(34)内测，所述圆筒一(322)的外径与排水桶(34)的内径相对应；
所述过滤板(321)的上端面垂直固设圆筒二(323)，所述收集筒(31)插接在圆筒二(323)的内侧，所述收集筒(31)外径与圆筒二(323)内径相对应。
4.根据权利要求1所述的一种污水处理除藻类装置，其特征在于：所述收集筒(31)在远离收集组件一侧内壁上设置有插槽(311)，所述插槽对应设置有插板(37)，所述插槽(311)边缘处设置圆角。
5.根据权利要求1所述的一种污水处理除藻类装置，其特征在于：所述除水组件(4)包括设置于排水箱(33)两侧的立柱(41)、固设于立柱(41)上端的横板(42)、设置于横板下侧的压板(43)，所述横板(42)与压板(43)之间通过气缸(44)连接，所述压板(43)上端面在气缸(44)两侧竖向设置有导柱(45)，所述横板对应导柱设置过孔，所述横板上端面对应导柱(45)设置导套(46)。
6.根据权利要求1所述的一种污水处理除藻类装置，其特征在于：所述传输结构(2)包括设置U型安装架(21)、传送带(22)，所述安装架(21)临近两端处均垂直于安装架(21)侧壁设置有转轴(23)，所述传送带(22)两侧设置有链条(24)，所述转轴(23)对应传送带(22)两侧的链条(24)均对应设置有链轮(25)；
所述传送带(22)上均匀设置有垂直于传送带表面的立板(221)；
靠近收集筒(31)一侧的转轴一段伸出安装架(21)侧壁，并对应设置有减速电机(26)。
7.根据权利要求6所述的一种污水处理除藻类装置，其特征在于：所述传送带(22)一端设置于收集筒(31)靠近传送带(22)一侧上方，所述安装架(21)腹板外侧对应安装筒固设L型橡胶垫(27)，所述L型橡胶垫(27)包括垂直设置的垫一(271)和垫二(272)，所述垫一(271)设置于安装架(21)腹板下表面，垫二(272)远离垫一(271)的一端延伸到收集筒(31)开口处。
8.根据权利要求5所述的一种污水处理除藻类装置，其特征在于：所述压板(43)直径对应收集筒(31)内径设置，压板设置于收集筒(31)开口正上方，所述压板(43)对应传输结构(2)和插板分别设置避让位。
9.根据权利要求1所述的一种污水处理除藻类装置，其特征在于：所述排水箱(33)靠近传输结构(2)一侧设置有支撑板一(35)，所述支撑板一(35)包括横板一(351)和倾斜板一(352)，所述横板一(351)一端搭接在排水箱侧壁上端，另一端与倾斜板一(352)的一端固接，所述倾斜板一的另一端向外侧倾斜并固定在平台上表面，所述传输结构(2)中部与倾斜板一(352)固接；
所述排水箱(33)远离传输结构(2)一侧设置支撑板二(36)，所述支撑板二(36)包括横板二(361)和倾斜板二(362)，所述横板二(361)下侧中部固定在排水箱侧壁上侧，所述横板二(361)另一端与倾斜板二(362)一端固接，所述倾斜板二(362)另一端向下倾斜并与平台固接。
说明书
一种污水处理除藻类装置
技术领域
本实用新型属于污水除藻领域，尤其是涉及一种污水处理除藻类装置。
背景技术
现在很多水体出现富营养化，藻类繁殖严重，为城市供水带来很多弊端，所以设置一种水藻打捞和收集的装置非常有用，并且水藻可以作为有机饲料进行使用，收集后的藻类需要方便搬运。
实用新型内容
有鉴于此，本实用新型旨在提出一种污水处理除藻类装置，以收集筒配合收集藻类，可持续收集一段时间，无需工作人员需要时刻进行观察；传送装置将水池中的藻类传送到收集筒中，所述收集筒对应设置网袋和除水装置，所述网袋方便搬运，除水装置排除网袋中的藻类携带的水分，减轻搬运的重量，方便搬运。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种污水处理除藻类装置，包括甲板、设置于甲板一侧的传输结构、设置于甲板上的收集结构，所述传输结构一端没入水中，另一端对应收集结构设置，所述收集结构包括收集筒、安装件、排水组件，所述排水组件设置于甲板上表面，所述收集筒通过安装件安装于排水组件上方，所述收集筒还对应还设置有网袋和藻类除水组件。
进一步的，所述排水组件包括排水箱和排水桶，所属排水桶设置于排水箱内部中心位置，所述排水桶临近底部的侧壁上设置有多个通孔，所述排水箱连接有排水管，所说排水管另一端延伸到池水中。
进一步的，所述安装件包括圆形过滤板，所述过滤板上均匀设置有多个过滤孔，所述过滤板下端面与排水桶上端面贴合；
所述过滤板下端面还垂直固设有圆筒一，所述圆筒一插接在排水桶内测，所述圆筒一的外径与排水桶的内径相对应；
所述过滤板的上端面垂直固设圆筒二，所述收集筒插接在圆筒二的内侧，所述收集筒外径与圆筒二内径相对应。
进一步的，所述收集筒在远离收集组件一侧内壁上设置有插槽，所述插槽对应设置有插板，所述插槽边缘处设置圆角。
进一步的，所述除水组件包括设置于排水箱两侧的立柱、固设于立柱上端的横板、设置于横板下侧的压板，所述横板与压板之间通过气缸连接，所述压板上端面在气缸两侧竖向设置有导柱，所述横板对应导柱设置过孔，所述横板上端面对应导柱设置导套。
进一步的，所述传输结构包括设置U型安装架、传送带，所述安装架临近两端处均垂直于安装架侧壁设置有转轴，所述传送带两侧设置有链条，所述转轴对应传送带两侧的链条均对应设置有链轮；
所述传送带上均匀设置有垂直于传送带表面的立板；
靠近收集筒一侧的转轴一段伸出安装架侧壁，并对应设置有减速电机。
进一步的，所述传送带一端设置于收集筒靠近传送带一侧上方，所述安装架腹板外侧对应安装筒固设L型橡胶垫，所述L型橡胶垫包括垂直设置的垫一和垫二，所述垫一设置于安装架腹板下表面，垫二远离垫一的一端延伸到收集筒开口处。
进一步的，所述压板直径对应收集筒内径设置，压板设置于收集筒开口正上方，所述压板对应传输结构和插板分别设置避让位。
进一步的，所述排水箱靠近传输结构一侧设置有支撑板一，所述支撑板一包括横板一和倾斜板一，所述横板一一端搭接在排水箱侧壁上端，另一端与倾斜板一的一端固接，所述倾斜板一的另一端向外侧倾斜并固定在平台上表面，所述传输结构中部与倾斜板一固接；
所述排水箱远离传输结构一侧设置支撑板二，所述支撑板二包括横板二和倾斜板二，所述横板二下侧中部固定在排水箱侧壁上侧，所述横板二另一端与倾斜板二一端固接，所述倾斜板二另一端向下倾斜并与平台固接。
相对于现有技术，本实用新型所述的一种污水处理除藻类装置具有以下有益效果：
(1)本实用新型所述的收集筒配合收集藻类，可持续收集一段时间，无需工作人员需要时刻进行观察；传送装置将水池中的藻类传送到收集筒中，所述收集筒对应设置网袋和除水装置，所述网袋方便搬运，除水装置排除网袋中的藻类携带的水分，减轻搬运的重量，方便搬运。
(2)本实用新型所述的圆筒一将过滤板过滤下来的水导流到排水桶中，通过圆筒一将排水筒与连接件稳定插接安装；收集筒插接在圆通二内侧，收集筒加高了高度，可以更长时间的收集藻类，同时除水组件作用时有圆筒二设置在收集筒外侧，圆筒二可以起到紧固作用，可以保持整个装置更加稳定。
(3)本实用新型所述收集筒中的网袋收集藻类后，收紧网袋口，气缸可推动压板压出网袋中水份，减轻重量，收集筒设置插板，搬运时取下插板，减少网袋拿出的高度，方便搬运和码放。
（发明人：何飞; 刘新兴; 唐浙皓）
