公开日期2021.12.03
申请日2021.04.16
IPC分类C02F1/50;C02F9/04;C02F1/78
摘要
本实用新型公开的属于污水处理技术领域，具体为一种臭氧消毒污水处理装置，包括初净化组件、臭氧净化器和臭氧发生器，所述初净化组件右端设有臭氧净化器，所述臭氧净化器右端设有臭氧发生器，所述臭氧净化器内壁固定安装超滤膜，所述超滤膜下方设有渗水板，所述渗水板下方设有内衬板，所述内衬板固定安装在臭氧净化器内壁，所述内衬板底部固定安装电机，所述电机输出端固定安装搅拌叶，本实用新型有益效果是：通过设置初净化组件对污水中的大颗粒杂质进行过滤，然后将污水导入到臭氧净化器内，通过电机驱动搅拌叶将污水与臭氧进行搅拌混合均匀，方便将臭氧与污水进行充分接触，提高了臭氧的利用率，同时提高了净化效率。
权利要求

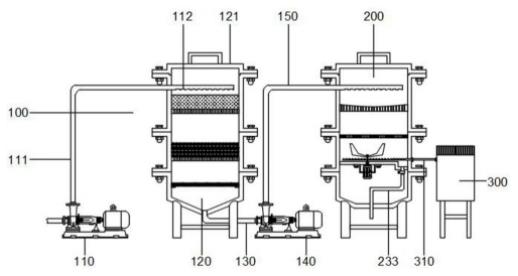

1.一种臭氧消毒污水处理装置，包括初净化组件(100)、臭氧净化器(200)和臭氧发生器(300)，所述初净化组件(100)右端设有臭氧净化器(200)，所述臭氧净化器(200)右端设有臭氧发生器(300)，其特征在于：所述臭氧净化器(200)内壁固定安装超滤膜(210)，所述超滤膜(210)下方设有渗水板(220)，所述渗水板(220)下方设有内衬板(230)，所述内衬板(230)固定安装在臭氧净化器(200)内壁，所述内衬板(230)底部固定安装电机(231)，所述电机(231)输出端固定安装搅拌叶(232)，所述内衬板(230)右侧底部固定连接排水管二(233)，所述排水管二(233)内壁固定安装电磁阀(234)，所述排水管二(233)底部延伸至臭氧净化器(200)外部。
2.根据权利要求1所述的一种臭氧消毒污水处理装置，其特征在于：所述初净化组件(100)包括抽水泵一(110)，所述抽水泵一(110)右侧设有过滤罐(120)，所述抽水泵一(110)输出端固定连接导管一(111)，所述导管一(111)延伸至过滤罐(120)内部，所述导管一(111)外壁均匀开设喷水孔一(112)，所述喷水孔一(112)位于过滤罐(120)内部。
3.根据权利要求2所述的一种臭氧消毒污水处理装置，其特征在于：所述过滤罐(120)顶部固定安装顶盖(121)。
4.根据权利要求2所述的一种臭氧消毒污水处理装置，其特征在于：所述过滤罐(120)内壁固定安装粗砾石层(122)，所述粗砾石层(122)下方设有细砾石层(123)。
5.根据权利要求2所述的一种臭氧消毒污水处理装置，其特征在于：所述过滤罐(120)内壁固定安装固定环(124)，所述固定环(124)位于细砾石层(123)下方。
6.根据权利要求5所述的一种臭氧消毒污水处理装置，其特征在于：所述固定环(124)顶部固定安装透水混凝土板(125)。
7.根据权利要求2所述的一种臭氧消毒污水处理装置，其特征在于：所述过滤罐(120)底部中心位置固定连接排水管一(130)，所述排水管一(130)右端固定连接抽水泵二(140)。
8.根据权利要求7所述的一种臭氧消毒污水处理装置，其特征在于：所述抽水泵二(140)输出端固定连接导管二(150)，所述导管二(150)右端延伸至臭氧净化器(200)内部，所述导管二(150)右端底部开设喷水孔二(151)，所述喷水孔二(151)位于臭氧净化器(200)内部。
9.根据权利要求1所述的一种臭氧消毒污水处理装置，其特征在于：所述臭氧发生器(300)外壁固定连接臭氧管(310)，所述臭氧管(310)延伸至臭氧净化器(200)内壁，所述臭氧管(310)端部位于内衬板(230)和搅拌叶(232)之间，所述臭氧管(310)外壁开设喷气孔(320)，所述喷气孔(320)位于臭氧净化器(200)内部。
10.根据权利要求1所述的一种臭氧消毒污水处理装置，其特征在于：所述臭氧净化器(200)还包括PP棉滤芯板(240)，所述PP棉滤芯板(240)固定安装在臭氧净化器(200)内壁，所述PP棉滤芯板(240)位于渗水板(220)上方。
说明书
一种臭氧消毒污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种臭氧消毒污水处理装置。
背景技术
臭氧灭菌消毒作用体现在它的强氧化性上，是全球公认的绿色广谱高效的消毒灭菌剂，广泛用于饮用水消毒，医疗卫生机构空气消毒，臭氧会在30-40分钟后自动还原成氧气，没有化学残留二次污染，所应用的领域有消毒柜、果蔬解毒机，妇科治疗仪、食品加工、饮用水灌装消毒设备等，在对污水处理中也经常用到臭氧对污水进行处理。
现有技术存在以下不足：现有的臭氧处理污水设备直接将臭氧导入到污水中，臭氧的利用率不高，同时臭氧与水不能充分接触，导致污水净化具有局限性，往往不能起到预期的净化效果。
因此，发明一种臭氧消毒污水处理装置很有必要。
实用新型内容
为此，本实用新型提供一种臭氧消毒污水处理装置，通过设置初净化组件对污水中的大颗粒杂质进行过滤，然后将污水导入到臭氧净化器内，通过电机驱动搅拌叶将污水与臭氧进行搅拌混合均匀，以解决提高臭氧利用率和提高净化效率的问题。
为了实现上述目的，本实用新型提供如下技术方案：一种臭氧消毒污水处理装置，包括初净化组件、臭氧净化器和臭氧发生器，所述初净化组件右端设有臭氧净化器，所述臭氧净化器右端设有臭氧发生器，所述臭氧净化器内壁固定安装超滤膜，所述超滤膜下方设有渗水板，所述渗水板下方设有内衬板，所述内衬板固定安装在臭氧净化器内壁，所述内衬板底部固定安装电机，所述电机输出端固定安装搅拌叶，所述内衬板右侧底部固定连接排水管二，所述排水管二内壁固定安装电磁阀，所述排水管二底部延伸至臭氧净化器外部。
优选的，所述初净化组件包括抽水泵一，所述抽水泵一右侧设有过滤罐，所述抽水泵一输出端固定连接导管一，所述导管一延伸至过滤罐内部，所述导管一外壁均匀开设喷水孔一，所述喷水孔一位于过滤罐内部。
优选的，所述过滤罐顶部固定安装顶盖。
优选的，所述过滤罐内壁固定安装粗砾石层，所述粗砾石层下方设有细砾石层。
优选的，所述过滤罐内壁固定安装固定环，所述固定环位于细砾石层下方。
优选的，所述固定环顶部固定安装透水混凝土板。
优选的，所述过滤罐底部中心位置固定连接排水管一，所述排水管一右端固定连接抽水泵二。
优选的，所述抽水泵二输出端固定连接导管二，所述导管二右端延伸至臭氧净化器内部，所述导管二右端底部开设喷水孔二，所述喷水孔二位于臭氧净化器内部。
优选的，所述臭氧发生器外壁固定连接臭氧管，所述臭氧管延伸至臭氧净化器内壁，所述臭氧管端部位于内衬板和搅拌叶之间，所述臭氧管外壁开设喷气孔，所述喷气孔位于臭氧净化器内部。
优选的，所述臭氧净化器还包括PP棉滤芯板，所述PP棉滤芯板固定安装在臭氧净化器内壁，所述PP棉滤芯板位于渗水板上方。
本实用新型的有益效果是：
1.通过设置初净化组件对污水中的大颗粒杂质进行过滤，然后将污水导入到臭氧净化器内，通过电机驱动搅拌叶将污水与臭氧进行搅拌混合均匀，方便将臭氧与污水进行充分接触，提高了臭氧的利用率，同时提高了净化效率；
2.通过设置初净化组件在进行臭氧处理前先将污水中的杂质进行过滤，降低水中的杂质，提高了污水的清洁度，为臭氧处理污水提高了净化的针对性。
（发明人：毛节高）
