申请日2021.04.26
公开日期2021.12.10
IPC分类B01D29/94;B01D29/52;B01D29/96;B01D29/03;B01D29/68
摘要
本实用新型提供了一种新型医疗废水处理设备，包括箱体、顶盖、过滤网和出液管，箱体的顶部开口设置，于箱体内设有分隔板，分隔板的顶部与箱体的顶部齐平，分隔板的底面高于箱体的内底面，分隔板将箱体的内腔分隔为两个腔体，且两个腔体的底部相连通；于顶盖上设有进液管，进液管设于一个腔体的上方；相对于其上方设有进液管的腔体，过滤网设于另一腔体内；于设有过滤网的腔体的侧壁上设有出液管，且出液管高于过滤网。本实用新型所述的一种新型医疗废水处理设备，通过设置分隔板将箱体内腔分隔为两个腔体，通过于其中一个腔体内设置过滤网，于另一个腔体内放入待处理污水，使得污水从下向上穿经过滤网，防止污物在过滤网上积存并堵塞过滤网。
权利要求
1.一种新型医疗废水处理设备，用于对医疗废水的过滤处理，其特征在于包括：箱体(1)，所述箱体(1)的顶部开口设置，于所述箱体(1)内设有分隔板(14)，所述分隔板(14)的顶部与所述箱体(1)的顶部齐平，所述分隔板(14)的底面高于所述箱体(1)的内底面，所述分隔板(14)将所述箱体(1)的内腔分隔为两个腔体，且两个所述腔体的底部相连通；
顶盖，于所述顶盖上设有进液管(112)，所述进液管(112)设于一个所述腔体的上方；
过滤网(3)，相对于其上方设有进液管(112)的所述腔体，所述过滤网(3)设于另一所述腔体内；
出液管(13)，于设有所述过滤网(3)的腔体的侧壁上设有出液管(13)，且所述出液管(13)高于所述过滤网(3)。

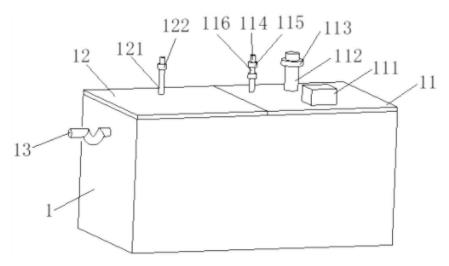

2.根据权利要求1所述的一种新型医疗废水处理设备，其特征在于：所述顶盖包括第一顶盖(11)和第二顶盖(12)，所述腔体包括左腔体和右腔体，所述第一顶盖(11)盖设于所述右腔体上，所述第二顶盖(12)盖设于所述左腔体上，所述进液管(112)设于所述第一顶盖(11)上，且于所述进液管(112)上设有第一单向阀(113)，且于第一顶盖(11)上设有加压泵(111)。
3.根据权利要求2所述的一种新型医疗废水处理设备，其特征在于：于所述第一顶盖(11)上设有排气管(114)，于所述排气管(114)上设有阀门(115)，于所述第二顶盖(12)上设有进气管(121)，于所述进气管(121)上设有第二单向阀(122)。
4.根据权利要求2所述的一种新型医疗废水处理设备，其特征在于：于所述左腔体内设有污物桶(2)，所述污物桶(2)的横截面与所述左腔体的横截面相同，所述污物桶(2)的侧壁呈网状，所述污物桶(2)包括底面和三个网状的侧壁，且所述污物桶(2)的开口侧朝向所述右腔体设置，所述过滤网(3)可拆卸设于所述污物桶(2)内。
5.根据权利要求4所述的一种新型医疗废水处理设备，其特征在于：于所述左腔体的前、后和左三个侧壁的顶端开设有C形的搭接槽，于所述污物桶(2)的侧壁的顶端设有搭接板(23)，所述搭接板(23)搭接在所述搭接槽内。
6.根据权利要求5所述的一种新型医疗废水处理设备，其特征在于：于所述污物桶(2)的前后两个侧壁的靠近右端的位置上设有导向槽(22)，于所述导向槽(22)内插设有密封板(4)，所述密封板(4)的高度小于所述污物桶(2)的高度，由于所述密封板(4)的底面与所述污物桶的底面的抵接或者解除抵接，以构成所述污物桶(2)的内部与右腔体的分隔或者导通。
7.根据权利要求2所述的一种新型医疗废水处理设备，其特征在于：于所述分隔板(14)的左侧壁上滑动设有挡板(5)，所述挡板(5)的高度小于所述左腔体的高度，且所述挡板的高度大于所述分隔板的底面到所述箱体的内底面的高度，所述挡板(5)的下底面与所述箱体的内底面的抵接或者解除抵接，可构成所述左腔体和所述右腔体的之间的导通或者分隔。
8.根据权利要求4所述的一种新型医疗废水处理设备，其特征在于：所述右腔体的内底面倾斜设置，其倾斜方向为从右向左由高到底设置，且所述右腔体的内底面的最低端与所述污物桶(2)的内底面齐平。
9.根据权利要求2所述的一种新型医疗废水处理设备，其特征在于：于所述右腔体的侧壁上设有两个液位开关，两个所述液位开关上下间隔设置，且处于下侧的液位开关高于所述分隔板(14)的底面。
说明书
一种新型医疗废水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，特别涉及一种新型医疗废水处理设备。
背景技术
医疗废水的来源复杂，废水中除了含有大量的细菌、病毒、虫卵等致病原体外，还含有化学药剂和放射性同位素，具有对空间污染、急性传染和潜伏性传染的几大特征。如果含有病原微生物的医疗污水，不经过消毒、灭活等无害化处理，而直接排入城市下水道，往往会造成水、土壤的污染，严重的会引发各种疾病，或导致介水传染病的暴发流行，因此，其与工业废水相比，虽然量少，但危害性更大，所以医疗废水在排放之前必须要经过处理。由于医疗废水中含有大量的不可溶的物质，现有的污水处理设备在对之进行过滤的时候过滤网等关键部件容易发生堵塞，影响污水的正常处理。
实用新型内容
有鉴于此，本实用新型旨在提出一种新型医疗废水处理设备，以可在对医疗废水过滤的过程中防止过滤网堵塞，拥有更好的使用性。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种新型医疗废水处理设备，用于对医疗废水的过滤处理，包括箱体，所述箱体的顶部开口设置，于所述箱体内设有分隔板，所述分隔板的顶部与所述箱体的顶部齐平，所述分隔板的底面高于所述箱体的内底面，所述分隔板将所述箱体的内腔分隔为两个腔体，且两个所述腔体的底部相连通；
顶盖，于所述顶盖上设有进液管，所述进液管设于一个所述腔体的上方；
过滤网，相对于其上方设有进液管的腔体，所述过滤网设于另一所述腔体内；
出液管，于设有所述过滤网的腔体的侧壁上设有出液管，且所述出液管高于所述过滤网。
进一步的，所述顶盖包括第一顶盖和第二顶盖，所述腔体包括左腔体和右腔体，所述第一顶盖盖设于所述右腔体上，所述第二顶盖盖设于所述左腔体上，所述进液管设于所述第一顶盖上，且于所述进液管上设有第一单向阀，且于第一顶盖上设有加压泵。
进一步的，于所述第一顶盖上设有排气管，于所述排气管上设有阀门，于所述第二顶盖上设有进气管，于所述进气管上设有第二单向阀。
进一步的，所述出液管上设有U形的弯曲部，且于所述出液管上设有第三单向阀。
进一步的，于所述左腔体内设有污物桶，所述污物桶的横截面与所述左腔体的横截面相同，所述污物桶的侧壁呈网状，所述污物桶包括底面和三个网状的侧壁，且所述污物桶的开口侧朝向所述右腔体设置，所述过滤网可拆卸设于所述污物桶内。
进一步的，于所述左腔体的前、后和左三个侧壁的顶端开设有C形的搭接槽，于所述污物桶的侧壁的顶端设有搭接板，所述搭接板搭接在所述搭接槽内。
进一步的，于所述污物桶的前后两个侧壁的靠近右端的位置上设有导向槽，于所述导向槽内插设有密封板，所述密封板的高度小于所述污物桶的高度，由于所述密封板的底面与所述污物桶的底面的抵接或者解除抵接，以构成所述污物桶的内部与右腔体的分隔或者导通。
进一步的，于所述分隔板的左侧壁上滑动设有挡板，所述挡板的高度小于所述左腔体的高度，且所述挡板的高度大于所述分隔板的底面到所述箱体的内底面的高度，所述挡板的下底面与所述箱体的内底面的抵接或者解除抵接，可构成所述左腔体和所述右腔体的之间的导通或者分隔。
进一步的，所述右腔体的内底面倾斜设置，其倾斜方向为从右向左由高到底设置，且所述右腔体的内底面的最低端与所述污物桶的内底面齐平。
进一步的，于所述右腔体的侧壁上设有两个液位开关，两个所述液位开关上下间隔设置，且处于下侧的液位开关高于所述分隔板的底面。
相对于现有技术，本实用新型具有以下优势：
(1)本实用新型所述的一种新型医疗废水处理设备，通过设置分隔板将箱体内腔分隔为两个腔体，通过于其中一个腔体内设置过滤网，于另一个腔体内放入待处理污水，使得污水从下向上穿经过滤网，防止污物在过滤网上积存并堵塞过滤网。
(2)通过设置加压泵，可加快对箱体内的污水的过滤。
(3)通过设置进气管和排气管，可便于在加压结束后，降低右腔体的气压，使得两个腔体内的液面平衡，同时，由于左腔体内的液面下降，过滤网上方的污水回流入过滤网的下方，可对过滤网起到反向冲洗的作用，进一步防止过滤网堵塞。
(4)通过设置污物桶，使得过滤网过滤出的污物留存在污物桶内，便于对箱体内留存污物的清理。
(5)通过设置搭接槽和搭接板，可便于污物桶于左腔体内的固定。
(6)通过设置导向槽和密封板，可将污物桶的开口侧封闭，便于将污物桶取出，也即是将污物桶内的过滤物质取出。
(7)通过设置挡板，可便于将左腔体和右腔体之间的连通处阻隔，防止污物桶被取出时，右腔体内的污物进入左腔体。
(8)通过设置右腔体的内底面的倾斜设置，可便于污水中的污物从右腔体进入左腔体。
(9)通过设置液位开关，可使的下顶替内的污水达到一定的量的时候加压泵打开，使污水快速过滤；右腔体内的污低于下侧的液位开关时，停止加压。
（发明人：杨钰峰; 崔彦良; 郑晓冰; 杨丹; 张凯亮; 李明晓）
