申请日2021.04.26
公开日期2021.12.03
IPC分类C02F9/04
摘要

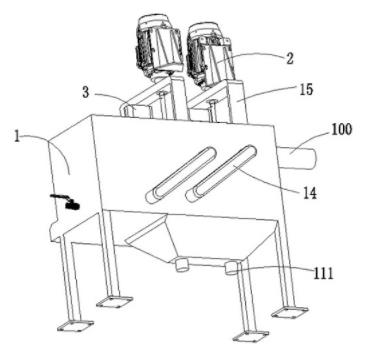

本实用新型涉及一体化污水处理箱，包括箱体，搅拌组件与药箱，所述箱体包括并排设置的沉淀箱、加热箱与过滤箱，所述箱体侧部设置有斜向的连通管，所述沉淀箱、加热箱及所述过滤箱分别通过连通管连通，所述沉淀箱与所述加热箱上部设置有固定架，所述搅拌组件包括电机、旋转安装座与搅拌件，所述电机安装在所述固定架上，所述电机的输出端通过所述旋转安装座与所述搅拌件活动连接，两个所述药箱分别安装在所述固定架的内侧壁上。本实用新型将沉淀箱、加热箱与过滤箱集成为一体，箱体侧部安装斜向的连通管，使得沉淀箱、加热箱及过滤箱依次连通，有效防止沉淀箱及加热箱中的残渣顺延连通管流入过滤箱内，清理起来极为便捷。
权利要求
1.一体化污水处理箱，其特征在于：包括箱体，搅拌组件与药箱，所述箱体包括并排设置的沉淀箱、加热箱与过滤箱，所述箱体侧部设置有斜向的连通管，所述沉淀箱、加热箱及所述过滤箱分别通过连通管连通，所述沉淀箱与所述加热箱上部设置有固定架，所述搅拌组件包括电机、旋转安装座与搅拌件，所述电机安装在所述固定架上，所述电机的输出端通过所述旋转安装座与所述搅拌件活动连接，两个所述药箱分别安装在所述固定架的内侧壁上。
2.如权利要求1所述的一体化污水处理箱，其特征在于：所述沉淀箱与所述加热箱底部为锥形底，所述沉淀箱与所述加热箱的锥形底上设置有排污阀。
3.如权利要求2所述的一体化污水处理箱，其特征在于：所述加热箱内部设置有环状的加热管，所述加热管是铜制的。
4.如权利要求3所述的一体化污水处理箱，其特征在于：所述过滤箱内设置有过滤网，所述过滤箱背离所述加热箱一侧设置有阀门。
5.如权利要求4所述的一体化污水处理箱，其特征在于：所述搅拌组件还包括有支撑架，所述支撑架竖直焊接在所述固定架上，所述支撑架与电机可拆卸连接。
说明书
一体化污水处理箱
技术领域
本实用新型涉及水处理设备技术领域，特别是涉及一体化污水处理箱。
背景技术
污水处理为使污水排入某一水体或再次使用的水质要求对其进行净化的过程，目前，工厂以及生活污水处理箱一般都是几个箱体采用拼接式焊接工艺组合而成，因为污水处理需要分步进行，几个箱体之间使用长长的不锈钢管连通，比较分散，维护清理时极为不便，其次，现有的污水箱在进行水处理时，添加药水后需要人工搅拌，费时费力的，自动化程度低。
实用新型内容
基于此，有必要针对现有的污水处理箱集成度低，分散难以清理等情况，提供一体化污水处理箱。
一体化污水处理箱，包括箱体，搅拌组件与药箱，所述箱体包括并排设置的沉淀箱、加热箱与过滤箱，所述箱体侧部设置有斜向的连通管，所述沉淀箱、加热箱及所述过滤箱分别通过连通管连通，所述沉淀箱与所述加热箱上部设置有固定架，所述搅拌组件包括电机、旋转安装座与搅拌件，所述电机安装在所述固定架上，所述电机的输出端通过所述旋转安装座与所述搅拌件活动连接，两个所述药箱分别安装在所述固定架的内侧壁上。
优选的，所述沉淀箱与所述加热箱底部为锥形底，所述沉淀箱与所述加热箱的锥形底上设置有排污阀。
优选的，所述加热箱内部设置有环状的加热管，所述加热管是铜制的。
优选的，所述过滤箱内设置有过滤网，所述过滤箱背离所述加热箱一侧设置有阀门。
优选的，所述搅拌组件还包括有支撑架，所述支撑架竖直焊接在所述固定架上，所述支撑架与电机可拆卸连接。
本实用新型的有益之处在于：1、将沉淀箱、加热箱与过滤箱集成为一体，箱体侧部安装斜向的连通管，便于将沉淀箱、加热箱及过滤箱依次连通，有效防止沉淀箱及加热箱中的残渣顺延连通管流入过滤箱内；2、在箱体上集成有搅拌组件，药箱在向沉淀箱与加热箱添加药粉时，开动电机，搅拌，无需人工搅拌，降低工作人员的劳动强度。
（发明人：游建华; 陈秋林）
