申请日2021.05.07
公开日期2021.12.07
IPC分类C02F9/08
摘要
本实用新型公开了生态园林式污水处理系统，包括净化箱、过滤箱与储水箱，所述过滤箱位于储水箱的上表面，且净化箱位于储水箱的一侧，所述净化箱的内部设置有过滤筒，且净化箱的顶壁一侧开设有安装口，所述过滤筒的顶端贯穿安装口固定连接有固定板，所述净化箱的内底壁固定连接有消毒灯，所述净化箱与储水箱之间固定管连接有第二排水管，且第二排水管的一侧设置有电磁阀，所述过滤箱的内底壁转动连接有螺纹杆且内部设置有放置槽。本实用新型中，污水收集时能够滤除杂质落叶且后续能够自动将杂质与落叶取出，能够将生活污水与自然污水分级处理，减少资源消耗便于后续循环利用，整体净化效果较好效率较高且操作较为便捷。
权利要求

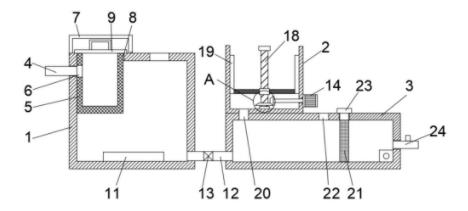

1.生态园林式污水处理系统，包括净化箱(1)、过滤箱(2)与储水箱(3)，其特征在于：所述过滤箱(2)位于储水箱(3)的上表面，且净化箱(1)位于储水箱(3)的一侧，所述净化箱(1)的内部设置有过滤筒(5)，且净化箱(1)的顶壁一侧开设有安装口(8)，所述过滤筒(5)的顶端贯穿安装口(8)固定连接有固定板(9)，所述净化箱(1)的内底壁固定连接有消毒灯(11)，所述净化箱(1)与储水箱(3)之间固定管连接有第二排水管(12)，且第二排水管(12)的一侧设置有电磁阀(13)，所述过滤箱(2)的内底壁转动连接有螺纹杆(18)且内部设置有放置槽(19)，所述放置槽(19)的顶部呈开口设置且底壁中间位置固定嵌连有滑块(17)，所述螺纹杆(18)的外表面底端固定套接有第二锥齿轮(16)，所述过滤箱(2)的外壁一侧固定连接有电机(14)，且电机(14)的驱动端贯穿过滤箱(2)侧壁外表面固定套接有第一锥齿轮(15)，所述过滤箱(2)底壁与储水箱(3)顶壁共同开设有排水口(20)，所述储水箱(3)的内部设置有净化板(21)，且净化板(21)的顶端贯穿储水箱(3)顶壁固定连接有挡块(23)。
2.根据权利要求1所述的生态园林式污水处理系统，其特征在于：所述净化箱(1)顶壁靠近安装口(8)的一侧转动连接有开关盖(7)，所述固定板(9)的上表面固定连接有把手(10)。
3.根据权利要求1所述的生态园林式污水处理系统，其特征在于：所述净化箱(1)的顶壁一侧与储水箱(3)的顶壁一侧均开设有投料口(22)，所述过滤筒(5)的侧壁开设有进水口(6)，所述净化箱(1)侧壁对应进水口(6)的位置设置有第一排水管(4)。
4.根据权利要求1所述的生态园林式污水处理系统，其特征在于：所述滑块(17)与螺纹杆(18)外表面螺纹套接，所述放置槽(19)的底壁与过滤筒(5)的侧壁与底壁均设置有滤网。
5.根据权利要求1所述的生态园林式污水处理系统，其特征在于：所述第一锥齿轮(15)与第二锥齿轮(16)啮合连接。
6.根据权利要求1所述的生态园林式污水处理系统，其特征在于：所述净化板(21)内部设置有活性炭颗粒，所述储水箱(3)的内底壁一侧设置有水泵，且储水箱(3)远离第二排水管(12)的一侧外壁固定管连接有出水管(24)，所述出水管(24)的一侧设置有阀门。
说明书
生态园林式污水处理系统
技术领域
本实用新型涉及污水处理系统技术领域，尤其涉及生态园林式污水处理系统。
背景技术
污水处理是为使污水达到某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于城市生产生活与建设等各个领域，也越来越多地走进寻常百姓的日常生活，园林等场所应用污水处理也十分普遍；
现有的园林污水处理系统使用中存在一定的弊端，由于园林内部存在较多树木，自然污水收集时叶片伴随雨水进入箱体内部不便于进行清理，数量较多时会造成内部淤堵甚至发酵污染内部净水环境，同时生活污水与自然污水不能分级处理，生活污水直接排放会造成水资源浪费，自然污水与生活污水混合统一净化需要耗费较多资源，净化效果不佳且效率较低。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的生态园林式污水处理系统。
为了实现上述目的，本实用新型采用了如下技术方案：生态园林式污水处理系统，包括净化箱、过滤箱与储水箱，所述过滤箱位于储水箱的上表面，且净化箱位于储水箱的一侧，所述净化箱的内部设置有过滤筒，且净化箱的顶壁一侧开设有安装口，所述过滤筒的顶端贯穿安装口固定连接有固定板，所述净化箱的内底壁固定连接有消毒灯，所述净化箱与储水箱之间固定管连接有第二排水管，且第二排水管的一侧设置有电磁阀，所述过滤箱的内底壁转动连接有螺纹杆且内部设置有放置槽，所述放置槽的顶部呈开口设置且底壁中间位置固定嵌连有滑块，所述螺纹杆的外表面底端固定套接有第二锥齿轮，所述过滤箱的外壁一侧固定连接有电机，且电机的驱动端贯穿过滤箱侧壁外表面固定套接有第一锥齿轮，所述过滤箱底壁与储水箱顶壁共同开设有排水口，所述储水箱的内部设置有净化板，且净化板的顶端贯穿储水箱顶壁固定连接有挡块。
作为上述技术方案的进一步描述：
所述净化箱顶壁靠近安装口的一侧转动连接有开关盖，所述固定板的上表面固定连接有把手。
作为上述技术方案的进一步描述：
所述净化箱的顶壁一侧与储水箱的顶壁一侧均开设有投料口，所述过滤筒的侧壁开设有进水口，所述净化箱侧壁对应进水口的位置设置有第一排水管。
作为上述技术方案的进一步描述：
所述滑块与螺纹杆外表面螺纹套接，所述放置槽的底壁与过滤筒的侧壁与底壁均设置有滤网。
作为上述技术方案的进一步描述：
所述第一锥齿轮与第二锥齿轮啮合连接。
作为上述技术方案的进一步描述：
所述净化板内部设置有活性炭颗粒，所述储水箱的内底壁一侧设置有水泵，且储水箱远离第二排水管的一侧外壁固定管连接有出水管，所述出水管的一侧设置有阀门。
本实用新型具有如下有益效果：
1、该生态园林式污水处理系统，通过设置的过滤箱、放置槽、第一锥齿轮、第二锥齿轮、电机、螺纹杆与滑块，收集污水时能够直接滤除较大的杂质与落叶，扩大收集空间同时便于自动将杂质与落叶取出，防止收集自然污水时叶片落入箱内影响后续收集净化。
2、该生态园林式污水处理系统，通过设置的净化箱、储水箱、净化板、过滤筒、固定板、把手与消毒灯，能够将生活污水与自然污水分级处理，先对生活污水进行杀菌过滤以及净化预处理后再与自然污水统一进行净化存储，减少资源消耗的同时便于进行后续循环利用，过滤筒便于取出进行清洗，整体净化效果较好同时效率较高且操作较为便捷。
（发明人：程勇茗; 张锐）
